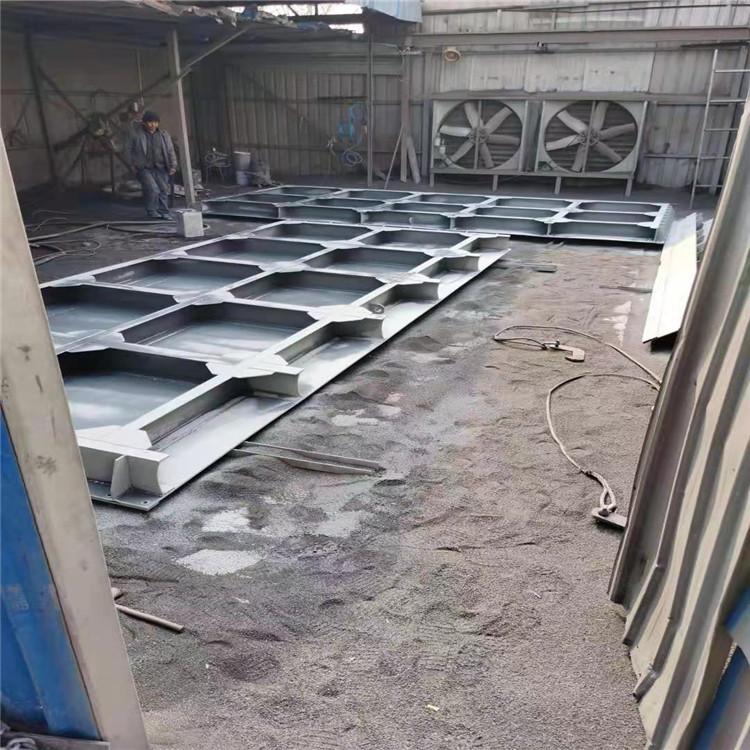

问：液压钢坝闸门的液压系统主要由哪些部件组成？各部件在运行中承担什么功能？
答：液压钢坝闸门的液压系统是实现闸门启闭的核心动力源，主要由动力元件、执行元件、控制元件、辅助元件和工作介质五大部分组成，各部件协同工作确保闸门精准运行。动力元件即液压泵，多采用轴向柱塞泵（工作压力 16-25MPa），通过电机驱动将机械能转化为液压能，为系统提供持续压力油，其流量可通过变量机构调节（50-200L/min），满足不同启闭速度需求。执行元件为双作用液压缸，缸径根据启闭力计算确定（如 500kN 启闭力对应缸径≥160mm），活塞杆通过耳环与门叶刚性连接，将液压能转化为机械能，推动门叶绕支铰旋转，实现 0-90° 角度调节。
控制元件是系统的 “大脑”，包括电液比例阀（控制流量精度 ±2%）、溢流阀（设定系统 压力，防止过载）、换向阀（改变油液方向实现闸门升降）和同步阀（保证双缸同步精度≤±3mm）。辅助元件涵盖油箱（容积为泵流量的 5-7 倍）、滤油器（吸油口精度 100μm，回油口精度 10μm）、冷却器（散热功率≥5kW）、压力表（量程 0-40MPa，精度 1.6 级）及高压油管（钢丝缠绕胶管，工作压力 31.5MPa），分别承担储油、过滤、散热、监测和油液输送功能。工作介质为抗磨液压油（黏度等级 46#），需具备良好的抗氧化性（寿命≥5000 小时）和低温流动性（倾点≤-25℃），在系统中起传递动力、润滑和冷却作用。某城市河道液压钢坝的液压系统，通过上述部件协同，实现了门叶 0.5°/s 的平稳调节速度，且双缸同步误差控制在 2mm 内，保障了水位调控精度。
- 问：液压钢坝闸门的液压系统在不同工况下（如启闭、保压、紧急停机）如何实现压力调节？
答：液压钢坝闸门的液压系统通过多级压力调节机制，适应启闭、保压、紧急停机等不同工况需求，确保运行安全与效率。启闭工况时，系统压力需匹配门叶受力变化：开启初期（门叶角度 0-30°），因水压力大，系统通过比例压力阀将压力设定为 18-22MPa，提供足够推力克服阻力；当门叶角度超过 60°，水压力骤减，压力自动降至 8-12MPa，减少能量损耗。此过程中，压力传感器（精度 ±0.5% FS）实时反馈压力值，PLC 通过 PID 算法动态调节比例阀开口度，压力波动控制在 ±0.5MPa 内。
保压工况（闸门停留在某一角度）时，系统切换至低压保压模式，压力维持在 5-8MPa，通过液控单向阀实现油缸锁闭，同时溢流阀设定保压上限（10MPa），防止因温度升高导致油液膨胀引发超压。为减少能量消耗，保压状态下液压泵自动切换至卸荷模式（压力≤2MPa），仅在压力低于设定值 5% 时重启补压。紧急停机工况（如遇故障或突发洪水）时，系统触发安全卸荷机制：电磁换向阀失电复位，高压油通过溢流阀（开启压力 25MPa）快速卸荷至油箱，同时制动器通电抱紧活塞杆，使闸门在 3 秒内制动，避免门叶因惯性失控。某水利工程的液压钢坝在防洪演练中，通过该压力调节机制，实现了从正常启闭（16MPa）到紧急停机（0.5 秒内卸压至 3MPa）的无缝切换，响应速度满足防洪规范要求。
- 问：液压钢坝闸门的液压系统常见的泄漏问题有哪些类型？产生原因及预防措施是什么？
答：液压钢坝闸门的液压系统泄漏可分为内泄漏和外泄漏两类，均会影响系统效率和安全性，需针对性预防。外泄漏表现为油液从元件外部渗出，常见部位包括油缸活塞杆密封（占外漏的 60%）、油管接头（25%）和泵阀结合面（15%）。活塞杆密封泄漏多因防尘圈损坏导致泥沙进入，加剧 U 形圈磨损（磨损量＞0.3mm 即失效），或密封件老化（超过 8 年使用寿命）；油管接头泄漏源于接头松动（扭矩偏差＞10%）或 O 型圈划伤；泵阀结合面泄漏则因螺栓紧固不均（法兰面平面度偏差＞0.1mm/m）。
内泄漏指油液在元件内部串腔，如油缸活塞密封失效导致高低压腔串通（内漏量＞5mL/min 即超标），或换向阀阀芯磨损产生间隙（超过 0.01mm）。内泄漏会导致系统压力下降、效率降低，严重时无法驱动闸门。预防措施需从设计、安装和维护三方面入手：设计选用进口密封件（如派克聚氨酯 U 形圈，耐温 - 40 至 120℃），油缸活塞杆镀铬（厚度 0.05-0.1mm，粗糙度 Ra≤0.2μm）；安装时接头按规定扭矩紧固（M27 接头扭矩 350-400N?m），油管弯曲半径≥10 倍管径；维护方面，每季度检查密封件状态，每年更换回油滤油器，每 2 年更换液压油（油液污染度控制在 NAS 8 级以下）。某灌溉工程通过实施上述措施，使液压系统泄漏率从初期的 3% 降至 0.5% 以下，年节约液压油消耗约 200L。
- 问：液压钢坝闸门的同步控制系统如何实现双缸精准同步？出现同步误差超标时应如何调试？
答：液压钢坝闸门的双缸同步控制是保障门叶平稳运行的关键，通常采用 “机械刚性同步 + 液压伺服调节” 的复合方案，同步精度可控制在 ±2mm 内。机械同步通过刚性连接杆将双缸活塞杆端部连接，限制缸体位移差；液压同步则通过电液比例同步阀（控制精度 0.5%）调节两缸流量，配合位移传感器（分辨率 0.01mm）实时反馈行程差，当检测到偏差超过 1mm 时，PLC 输出调节信号至比例阀，增加滞后缸的进油量，直至偏差消除。高端系统还会引入模糊控制算法，根据门叶角度（0-90°）动态修正同步参数，如在 30° 和 60° 两个负载突变点，提前增大同步阀调节增益。
当同步误差超标（＞5mm）时，调试步骤如下： 步检查机械连接，松开刚性连接杆，测量两缸自由状态下的行程差，若超过 10mm，需调整缸体安装位置（通过垫片调节铰座高程，偏差≤0.5mm）； 步校准传感器，用激光干涉仪标定位移传感器，确保测量误差≤0.1mm；第三步调试液压参数，通过伺服阀放大器调整比例阀的流量增益（通常设定为 0.5-1.0L/min/mA），并记录不同角度下的同步曲线，对偏差较大区间（如 45° 附近）增加 PID 调节的积分时间；第四步进行带载测试，在门叶上施加模拟水压力（通过配重实现），连续启闭 3 次，若误差仍超标，需检查油缸内泄漏（拆解检查活塞密封）或更换同步阀。某景观河道的液压钢坝通过上述调试，将同步误差从 8mm 降至 1.5mm，门叶运行无扭曲现象。
- 问：液压钢坝闸门的液压系统在高含沙水质中运行会面临哪些问题？如何进行针对性防护？
答：液压钢坝闸门在高含沙水质（含沙量＞5kg/m3）中运行，液压系统易受泥沙侵蚀，引发三大问题：一是元件磨损加剧，泥沙通过活塞杆密封进入油缸，导致缸筒内壁产生划痕（深度＞0.05mm），活塞环磨损速率增加 3-5 倍，油缸寿命从 20 年缩短至 5-8 年；二是油液污染加速，泥沙颗粒（粒径 5-50μm）进入系统后，导致滤油器堵塞频率增加（从每月 1 次增至每周 2 次），油液污染度升至 NAS 12 级以上，引发泵阀卡阻；三是密封件失效，泥沙颗粒嵌入密封件与金属表面之间，形成 “磨粒磨损”，使 U 形圈唇边出现锯齿状损伤，泄漏量超标（＞1 滴 / 分钟）。
针对性防护需构建 “三级防护体系”：初级防护在活塞杆外侧增设双重防尘装置， 道为聚氨酯防尘圈（截面直径 12mm）， 道为迷宫式防尘罩（间隙≤0.5mm），可拦截 80% 以上的泥沙；中级防护优化液压系统过滤，在吸油口安装自清洁滤油器（过滤精度 80μm，自动反冲洗），回油口加装高压滤油器（精度 3μm，纳污量≥50g），并在油缸进油口设置微型滤油器（精度 5μm）；高级防护采用抗磨设计，油缸缸筒内壁镀铬层厚度增至 0.15mm，表面进行镜面抛光（Ra≤0.1μm），活塞环选用聚四氟乙烯填充青铜材料（耐磨性比普通橡胶高 10 倍）。某黄河支流的液压钢坝通过该体系，在含沙量 8kg/m3 的环境下，油缸无故障运行时间达 3000 小时，滤油器更换周期延长至 3 个月，维护成本降低 60%。
- 问：液压钢坝闸门的液压油污染会导致哪些故障？如何检测和控制油液污染度？
答：液压油污染是液压钢坝闸门故障的主要诱因，可引发四类连锁问题：一是磨损加剧，固体颗粒（5-20μm）进入泵阀配合间隙（0.01-0.05mm），导致阀芯卡阻、柱塞磨损，使泵的容积效率从 95% 降至 80% 以下；二是油液劣化加速，水分（含量＞0.1%）会引发油液乳化，降低润滑性，同时促进氧化反应，油液酸值（＞0.5mgKOH/g）升高，腐蚀金属表面；三是滤网堵塞，污染颗粒积聚在滤油器表面，导致压差增大（超过 0.3MPa），系统供油不足，闸门启闭速度下降 30%；四是密封件老化，污染物中的化学物质（如氯离子）会侵蚀橡胶密封件，使其硬度上升（Shore A＞85），弹性丧失。
油液污染度的检测需采用 “离线 + 在线” 结合方式：离线检测每月取样一次，用颗粒计数器测定 NAS 等级（要求≤8 级），水分仪检测含水量（≤0.05%），光谱分析仪测定金属元素含量（铁≤100ppm）；在线监测在油箱安装污染度传感器（精度 ±1 级 NAS）和水分传感器，实时传输数据至中控室，超标时自动报警。控制措施包括：新油注入前经三级过滤（精度分别为 100μm、10μm、3μm）；系统运行时每 200 小时排放油箱底部沉淀（约 5% 油量）；每年更换液压油时 清洗油箱（用面团粘除残留杂质）；维修时所有元件敞口部位需用洁净塑料布覆盖，避免污染物进入。某水电站的液压钢坝通过严格控制油液污染，使液压系统故障间隔从 600 小时延长至 1500 小时，油液更换周期从 1 年延长至 2 年。
- 问：液压钢坝闸门的液压系统在冬季低温环境下容易出现哪些问题？如何进行防冻保暖设计？
答：液压钢坝闸门的液压系统在冬季低温（＜-10℃）环境下，易因油液黏度上升、元件冻结引发三类问题：一是启动困难，液压油黏度从 40℃时的 46cSt 升至 - 20℃时的 800cSt 以上，导致泵吸油阻力增大，出现气蚀（噪音＞90dB），电机启动电流超过额定值的 2.5 倍，可能烧毁绕组；二是执行元件动作迟缓，油缸活塞杆伸缩速度从常温下的 50mm/s 降至 10mm/s 以下，无法满足紧急启闭要求（规范要求≤3 分钟）；三是密封件硬化，橡胶密封件在低温下硬度升高（Shore A＞90），弹性密封力下降，泄漏量增加 5-10 倍，同时 O 型圈易因脆化出现裂纹。
防冻保暖设计需采取 “主动加热 + 保温隔热” 双重措施：油液加热方面，油箱内安装不锈钢电加热管（功率 2-5kW），配备温度控制器（控制精度 ±2℃），当油温＜10℃时自动加热至 20-30℃；油管外包覆 “保温棉 + 铝箔” 复合层（厚度 50mm，导热系数≤0.03W/m?K），露天部分再加装电伴热带（功率 20W/m），维持管内油温≥15℃。元件防护方面，选用低温液压油（黏度指数≥160，倾点≤-40℃）和耐寒密封件（三元乙丙橡胶，脆性温度≤-55℃）；油缸活塞杆表面镀铬后进行低温时效处理（-40℃×2h），避免低温脆断。控制系统增加低温启动程序，先驱动泵空载运行 5 分钟（压力≤2MPa），待油温升至 15℃后再带载运行。某北方水库的液压钢坝通过上述设计，在 - 30℃环境下，系统启动时间从 30 分钟缩短至 5 分钟，油缸运行速度保持在 45mm/s，满足冬季防洪要求。
- 问：液压钢坝闸门的液压系统如何实现远程监控和故障诊断？主要监测哪些参数？
答：液压钢坝闸门的液压系统通过 “传感器 + 物联网 + 系统” 构建远程监控与故障诊断平台，实现无人值守和精准运维。监控系统架构分为三层：感知层部署 12 类传感器，包括压力传感器（监测泵出口、油缸无杆腔压力，精度 ±0.25% FS）、温度传感器（油箱油温、环境温度，量程 - 40 至 80℃）、流量传感器（主油路流量，精度 ±1%）、液位传感器（油箱液位，分辨率 1mm）、水分传感器（油液含水量，精度 ±0.01%）及振动传感器（泵体振动，量程 0-50g），实时采集系统运行数据。
传输层采用工业以太网（光纤）或 4G/5G 无线通信，将传感器数据（采样频率 10Hz）上传至云端服务器，数据传输延迟≤1 秒，且具备断点续传功能。应用层（中控室）通过 SCADA 软件实现三维可视化监控，动态显示液压系统流程图、实时参数曲线（如压力 - 时间曲线）和设备状态（绿色正常、黄色预警、红色报警）。故障诊断系统内置 知识库，存储 200 + 典型故障案例（如 “压力骤降 + 流量为零” 对应泵吸空），通过对比实时数据与正常阈值（如油温 30-50℃、压力 16-25MPa），采用神经网络算法识别故障类型，准确率≥90%，并自动推送维修方案（如更换滤油器、补充液压油）。
主要监测参数分为三类：性能参数（系统压力、流量、功率）、状态参数（油温、液位、污染度）、安全参数（振动、噪声、泄漏量）。当参数超标时，系统触发多级报警（声光报警、短信通知、APP 推送），并自动记录故障前后 30 分钟的数据，为事后分析提供依据。某智慧水务项目的 10 座液压钢坝通过该系统，实现了 95% 的故障远程诊断，现场维护工作量减少 70%，故障处理时间从 4 小时缩短至 1 小时。
- 问：液压钢坝闸门的液压缸出现爬行现象的原因是什么？如何进行排查和解决？
答：液压钢坝闸门的液压缸爬行现象（活塞杆运动时出现间歇停顿或抖动）会导致门叶运行不平稳，甚至引发结构振动（振幅＞5mm），其成因涉及液压系统、机械连接和元件性能三方面。液压系统方面，油液中混入空气（含气量＞3%）会产生气穴，使压力波动增大（±2MPa），尤其在低压区（＜5MPa）更明显；滤油器堵塞导致供油不足（流量波动＞10%），或比例阀流量增益设置不当（＜0.3L/min/mA），也会引发爬行。机械方面，活塞杆与门叶连接铰轴润滑不良（摩擦系数＞0.3），产生附加阻力；油缸安装同轴度偏差过大（＞0.5mm/m），导致活塞杆弯曲（直线度偏差＞0.2mm/m），运行时产生卡阻。元件性能方面，活塞密封件过紧（压缩量＞15%）或缸筒内壁划伤（深度＞0.05mm），会使摩擦力忽大忽小，破坏运动连续性。
排查需按 “先液压后机械” 顺序： 步检测油液含气量，打开油箱放气阀，若气泡持续溢出（＞3 分钟），说明存在吸空，检查吸油管密封性和泵轴密封； 步测量系统压力流量，用便携式测试仪记录运行曲线，若压力波动＞±1MPa，清洗或更换比例阀；第三步检查机械连接，松开油缸耳环螺栓，手动推拉活塞杆，若阻力不均，测量同轴度并调整（通过垫片微调缸体
