问：钢坝闸门的结构组成有哪些，与传统闸门相比在结构设计上有何独特之处？

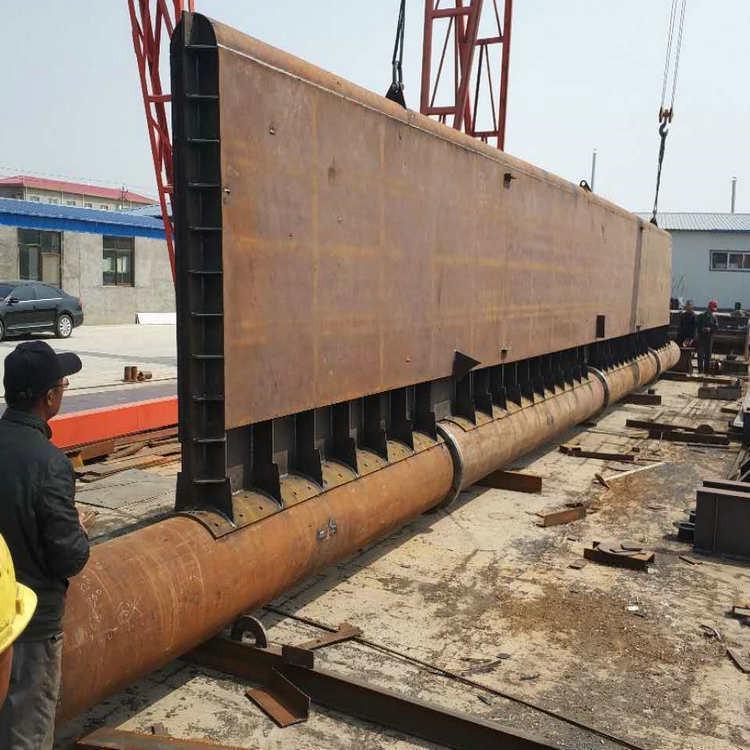

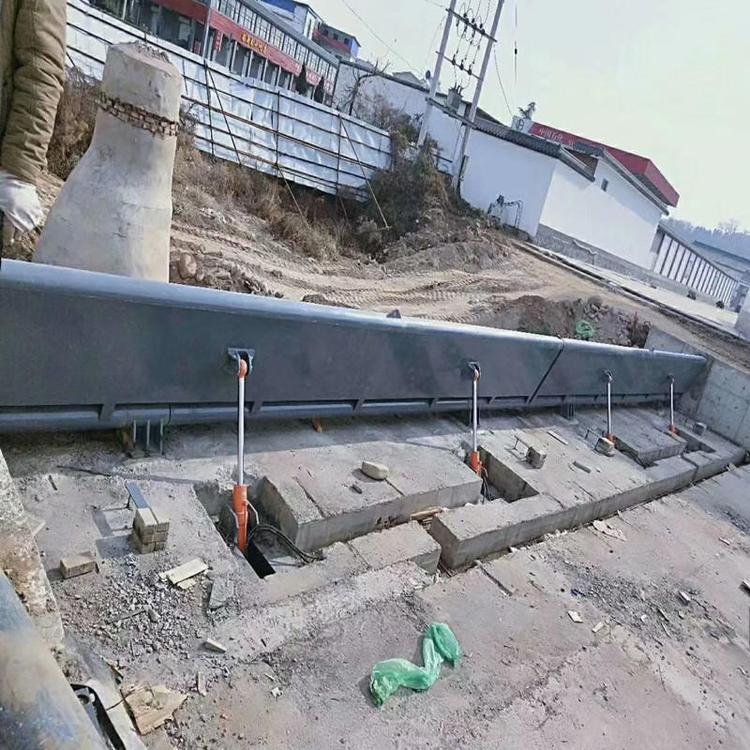

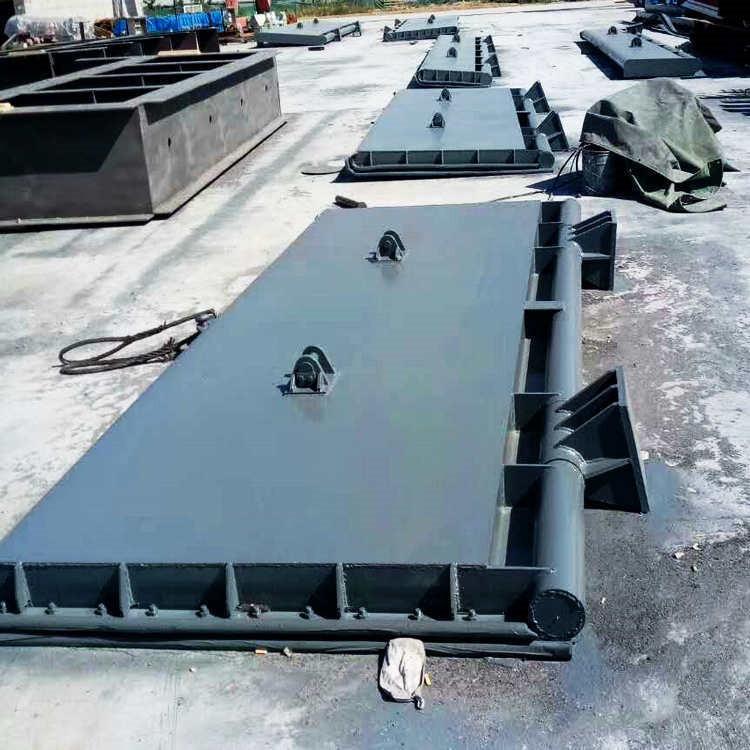

答：钢坝闸门由门叶、液压启闭系统、支铰座、止水装置、埋件及控制系统六部分构成。门叶为焊接钢结构，通常采用 Q355ND 低合金高强度钢，面板厚度根据挡水高度计算确定（如 5 米水头下厚度≥16mm），底部设有主横梁和纵梁，形成格构式框架，兼具刚度和抗变形能力。液压启闭系统由双作用油缸、泵站、油管组成，通过活塞杆与门叶耳轴连接，实现 0-90° 旋转启闭。支铰座采用铸钢件（如 ZG270-500），固定于混凝土闸墩，内置自润滑轴承（摩擦系数≤0.1），确保门叶灵活转动。止水装置包括侧止水（P 型橡胶）和底止水（Ω 型橡胶），通过压板固定在门叶边缘，压缩量控制在 8-12mm。
与传统闸门相比，其结构设计的独特之处体现在三方面：一是门叶采用 “面板 + 纵横梁” 复合结构，既满足挡水时的强度要求（抗剪强度≥315MPa），又能在开启时折叠收纳，节省闸室空间；二是启闭系统采用双缸同步驱动，通过电液比例阀控制，同步精度≤±2mm，避免门叶受力不均；三是支铰座与门叶采用刚性连接，结合点设置加强肋板，抗扭截面系数比弧形闸门高 30% 以上，适合宽跨度（单扇可达 60 米）应用。例如某城市景观河道的钢坝闸门，单扇跨度 45 米，通过优化门叶截面惯性矩（≥5000 cm?/m），在 3 米水头下挠度仅 8mm，兼顾了景观性和安全性。
- 问：钢坝闸门的工作原理是什么，在不同水位工况下如何实现水流调控？
答：钢坝闸门的核心工作原理是通过液压系统驱动门叶绕支铰轴旋转，改变门叶与水平面的夹角，从而调节过流断面面积，实现水位和流量控制。当门叶处于关闭状态（与水平面夹角 0°）时，面板垂直挡水，利用门叶自重和水压产生的摩擦力保持稳定，此时止水装置与闸底板、闸墩紧密贴合，渗漏量≤0.1L/s?m。开启过程中，油缸活塞杆伸出，推动门叶向上旋转，水流从门叶底部宣泄，随着开启角度增大（10°-30°），过流能力呈指数级增长（符合宽顶堰流公式 Q=mb√2g H^(3/2)）。当开启角度达到 90° 时，门叶完全倒伏在闸室顶部，河道恢复天然过流状态，过流阻力比平板闸门小 40%。
在不同水位工况下，调控方式因需求而异：防洪工况时，当上游水位超过警戒水位（如 5.0 米），闸门快速开启至 60° 以上，过流能力提升至设计值的 80%，确保洪水快速下泄；灌溉或供水工况时，闸门开启角度控制在 5°-15°，通过微调角度（精度 ±0.5°）将下游水位稳定在设计值（如 2.5±0.1 米），满足农田灌溉流量（如 30m3/s）；景观水位调控时，闸门关闭至 1°-3° 微开启状态，利用门叶顶部溢流形成瀑布效果，此时通过超声波水位计实时监测，反馈调节油缸压力（0-16MPa），保持水位波动≤±5cm。某水库下游的钢坝闸门，通过 PLC 控制系统预设 12 种工况模式，可根据上游水位传感器数据自动切换，响应时间≤5 秒，比传统手动调节效率提升 80%。
- 问：钢坝闸门适合应用于哪些工程场景，选型时需重点考虑哪些环境因素？
答：钢坝闸门因兼具大跨度、易操作、景观性好的特点，适合四类工程场景：一是城市河道景观工程，如滨水公园、湿地公园，可通过调节水位营造亲水景观，单扇跨度 30-60 米时比翻板闸门减少 30% 的闸室占地；二是灌溉与供水工程，在中小型渠道（流量 5-50m3/s）中，其调节精度（±0.1m 水位）优于弧形闸门，满足农作物精准灌溉需求；三是防洪排涝工程，在平原地区宽浅式河道（河宽 50-200 米）中，开启速度快（全开启时间≤3 分钟）的优势可有效应对突发洪水；四是小型水电站，作为挡水建筑物时，结合导水机构可提高水能利用率（比平板闸门高 5%-8%）。
选型时需重点评估五大环境因素：一是水文条件，包括设计水头（建议≤8 米）、流量变幅（年变幅≤10 倍）、含沙量（年均≤5kg/m3），高含沙河流需增设冲沙孔；二是地质条件，闸墩基础承载力需≥200kPa，软土地基需进行水泥搅拌桩处理（承载力提高至 150kPa 以上）；三是气候因素，高寒地区（-20℃以下）需选用低温液压油（黏度指数≥140）和耐寒橡胶止水（脆性温度≤-40℃）；四是水质条件，腐蚀性水体（pH 值≤5 或≥9）需采用不锈钢（316L）门叶或重防腐涂层（干膜厚度≥300μm）；五是周边环境，靠近居民区时需控制启闭噪音（≤65dB），可加装消声器和减震垫。例如某滨海城市的钢坝闸门，因海水氯离子浓度高（3.5%），门叶采用 2205 双相不锈钢，耐蚀性比普通碳钢高 5 倍以上。
- 问：钢坝闸门的液压启闭系统容易出现哪些故障，如何进行日常维护和故障排除？
答：钢坝闸门的液压启闭系统是故障高发区，常见问题包括油缸渗漏、同步精度超标、油温异常升高、泵站噪音过大四类。油缸渗漏多因密封件老化（如 U 形圈磨损）或缸筒划伤，表现为活塞杆表面有油迹，渗漏量超过 0.5 滴 / 分钟；同步精度超标（＞±5mm）通常由比例阀卡阻、两侧油缸负载不均导致，会造成门叶扭曲；油温异常升高（超过 60℃）源于冷却系统故障（如散热器堵塞）或液压油黏度下降（低于 15cSt）；泵站噪音过大（＞85dB）多因吸油滤网堵塞、泵轴不对中或空气进入系统。
日常维护需执行 “周检 - 月检 - 年检” 三级制度：周检检查油缸有无渗漏、油管接头是否松动，测量油温（正常 30-50℃）；月检包括更换回油滤油器（精度 10μm）、检测油液污染度（NAS 8 级以下）、校准同步传感器；年检需解体泵站，更换液压油（黏度指数≥140）、清洗油箱（清洁度达到 ISO 18/15）、测试比例阀响应时间（≤0.2 秒）。故障排除遵循 “先电后液、先简后繁” 原则：油缸渗漏时，更换进口密封件（如派克 PU 材料），缸筒划伤需珩磨修复（表面粗糙度 Ra≤0.8μm）；同步超差时，先清洗比例阀阀芯，再通过 PLC 重新标定同步参数；油温过高需清理散热器翅片，补充液压油至液位计 2/3 处；噪音过大时，检查吸油管路密封性，重新对中电机与泵轴（同轴度≤0.1mm）。某灌溉工程通过建立液压系统状态监测平台，提前预警了 90% 的潜在故障，使系统无故障运行时间从 800 小时提升至 1500 小时。
- 问：钢坝闸门的止水装置设计有哪些技术要求，如何解决高水头下的渗漏问题？
答：钢坝闸门的止水装置设计需满足 “密封可靠、耐磨损、易更换” 三大技术要求，具体指标包括：正常水头下（≤5 米）渗漏量≤0.1L/s?m，高水头下（5-8 米）≤0.3L/s?m；止水橡胶邵氏硬度 60±5 Shore A，拉伸强度≥12MPa，断裂伸长率≥300%；使用寿命≥8 年，且更换时间≤4 小时 / 扇。结构上采用 “三段式” 设计：侧止水为 P 型橡胶，通过不锈钢压板固定在门叶侧面，与闸墩预埋角钢贴合，压缩量 10±2mm；底止水为 Ω 型橡胶，安装在门叶底部，与闸底板止水座板形成线接触，借助门叶自重产生预压力；转角止水采用 L 型橡胶，连接侧止水与底止水，避免转角处出现渗漏通道。
解决高水头下的渗漏问题需从三方面优化：一是改进止水截面形状，高水头闸门的底止水采用 “鹰嘴型” 结构，增加与座板的接触压力（≥0.5MPa），比传统 Ω 型减少 50% 渗漏；二是设置辅助止水装置，在门叶底部加装可调节的铜止水片（厚度 2mm），与橡胶止水形成双重密封，尤其适合含沙量高的河道；三是优化门叶受力状态，通过有限元分析调整支铰位置，使门叶在水压作用下产生微小挠度（≤L/1000），增强止水压缩量的均匀性。某水利枢纽的 8 米水头钢坝闸门，通过上述措施将渗漏量控制在 0.2L/s?m，同时在止水座板上镶嵌耐磨合金条（Cr12MoV），使止水橡胶磨损量从每年 3mm 降至 1mm 以下。
- 问：钢坝闸门在运行中出现门叶变形的原因有哪些，如何预防和矫正？
答：钢坝闸门门叶变形的主要原因包括四类：一是设计缺陷，如横梁间距过大（超过 2 米）导致截面惯性矩不足，在水压作用下产生弯曲变形（挠度＞L/500）；二是焊接工艺不当，如焊接顺序不合理产生残余应力，导致门叶向一侧弯曲（偏差＞5mm/m）；三是运行工况超标，如长期在超设计水头（如设计 5 米实际 7 米）下运行，或开启角度超过 90° 导致结构过载；四是维护不当，如支铰座润滑不足产生附加力矩，使门叶扭曲（对角线偏差＞10mm）。变形会引发连锁问题：止水装置贴合不良导致渗漏量增加 3-5 倍；门叶与闸室碰撞产生噪音（＞75dB）；严重时可能导致油缸过载（压力＞20MPa），引发液压系统故障。
预防措施需贯穿全生命周期：设计阶段采用有限元软件（如 ANSYS）进行强度校核，确保门叶在 1.2 倍设计水头下 应力≤235MPa；焊接时采用 “对称分段退焊法”，每层焊道温度控制在 150-250℃，焊后进行 250℃×2h 的去应力处理；运行中严格监控水头（安装压力传感器，精度 ±0.1m）和开启角度（编码器精度 ±0.1°），超限时自动报警；每月检查支铰座润滑情况，加注锂基润滑脂（NLGI 2 级），确保转动阻力矩≤500N?m。矫正变形需根据严重程度处理：轻微弯曲（挠度＜L/800）可采用液压千斤顶冷矫正，施加 1.5 倍屈服强度的力；中度变形（L/800-L/500）需配合火焰加热（温度 600-650℃），加热区面积≤500cm2；严重变形（＞L/500）则需返厂更换横梁，矫正后需重新检测门叶平整度（偏差≤3mm/m）和焊缝质量（ UT 探伤）。某河道工程通过定期（每季度）用全站仪检测门叶变形，及时发现并矫正了 3 处早期弯曲，避免了结构失效。
- 问：钢坝闸门的控制系统如何实现自动化运行，与传统手动控制相比有哪些优势？
答：钢坝闸门的自动化控制系统以 PLC（可编程逻辑控制器）为核心，通过 “感知 - 决策 - 执行” 闭环流程实现无人值守运行。感知层包括：超声波水位计（测量范围 0-10 米，精度 ±1mm）监测上下游水位；倾角传感器（量程 0-180°，精度 ±0.05°）实时反馈门叶角度；压力变送器（0-25MPa，精度 ±0.5% FS）监测液压系统压力；位移传感器（0-2000mm，精度 ±0.1mm）记录油缸行程。决策层通过 PLC 执行预设算法，如根据水位差（ΔH = 上游 - 下游）自动计算目标开启角度（ΔH=1 米对应开启 10°），或按时间序列（如灌溉期每日 8 时开启至 15°）执行调度指令。执行层由电液比例阀、伺服电机等组成，接收 PLC 信号后调节油缸动作，响应时间≤1 秒。
与传统手动控制相比，自动化系统的优势体现在四方面：一是控制精度高，水位调节误差从 ±50mm 降至 ±10mm，满足精密灌溉需求；二是响应速度快，突发洪水时从水位超标到闸门开启至 60° 的时间≤90 秒，比手动操作缩短 70%；三是运行更安全，具备多重保护功能（如超压保护、过载保护、限位保护），当检测到异常时自动停机并报警，避免设备损坏；四是运维成本低，通过 SCADA 系统实现远程监控，单闸门可减少 80% 的现场巡检工作量。某智慧水务项目的钢坝闸门群（6 扇联调）采用分布式控制系统，通过 5G 网络传输数据，中控室可实时监控所有闸门状态，年节约运维成本约 15 万元，同时将洪水预警响应时间从 30 分钟压缩至 5 分钟。
- 问：钢坝闸门在低温或冰冻环境下运行会面临哪些挑战，如何进行防冻设计？
答：钢坝闸门在低温（-10℃以下）或冰冻环境下运行面临三大挑战：一是止水橡胶硬化（硬度升至 Shore A 90 以上），弹性下降导致密封失效，渗漏量增加 5-8 倍；二是液压系统故障，液压油黏度随温度降低而升高（-20℃时黏度＞1000cSt），导致油缸动作迟缓，甚至卡滞；三是门叶与闸体冻结，冰层厚度超过 50mm 时，开启阻力矩增大 3-5 倍，可能损坏支铰座或油缸。此外，冻融循环（昼夜温差＞15℃）会使混凝土闸墩产生冻胀裂缝，影响闸门安装精度（偏差＞10mm）。
防冻设计需采取 “主动加热 + 被动保温” 相结合的方案：止水装置方面，选用耐寒三元乙丙橡胶（脆性温度≤-50℃），并在止水座板内预埋加热丝（功率 20W/m），温度低于 0℃时自动启动，保持橡胶工作温度≥5℃；液压系统采用低凝液压油（黏度指数≥160，倾点≤-40℃），油箱安装电加热棒（功率 3kW）和温度传感器，油温低于 10℃时加热，同时油管外包 50mm 厚聚氨酯保温层；门叶底部设置破冰装置，可选用电动破冰锤（冲击力 5kN）或热水循环管道（水温 60℃），确保冰层厚度≤10mm。结构上，闸墩混凝土采用引气剂（含气量 4%-6%）提高抗冻等级（F300 以上），支铰座轴承选用自润滑材料（如聚四氟乙烯），降低低温下的摩擦系数（≤0.15）。某北方水库的钢坝闸门通过上述措施，在 - 25℃环境下仍能正常启闭，无故障运行时间达 1800 小时 / 年，比未采取防冻措施的闸门提升 200%。
- 问：钢坝闸门与翻板闸门、弧形闸门相比，在经济性和使用寿命上有何差异？
答：钢坝闸门与翻板闸门、弧形闸门的经济性和使用寿命差异显著，需从全生命周期成本（LCC）角度综合评估。经济性方面：钢坝闸门初期投资较高，单扇跨度 30 米的闸门约 120 万元（含液压系统），比翻板闸门（80 万元）高 50%，但比弧形闸门（180 万元）低 33%；运行成本上，钢坝闸门的液压系统年维护费约 2 万元（换油、密封件），低于弧形闸门的卷扬机维护费（3 万元），但高于翻板闸门的重力式启闭（几乎无维护费）；寿命周期（按 30 年计）的 LCC 中，钢坝闸门约 200 万元，翻板闸门因易磨损需 15 年更换一次，总费用达 240 万元，弧形闸门则需 280 万元，钢坝闸门的经济性优势明显。
使用寿命方面：钢坝闸门的主体结构（门叶、支铰座）设计寿命 50 年，通过防腐处理（如锌铝合金喷镀 + 封闭漆）可使钢结构锈蚀速率≤0.01mm / 年；液压系统密封件寿命 8-10 年，油缸寿命 20 年；止水橡胶 8-12 年更换一次。翻板闸门因依赖水力自动启闭，门轴磨损快（寿命 5-8 年），面板受水流冲击易变形，
