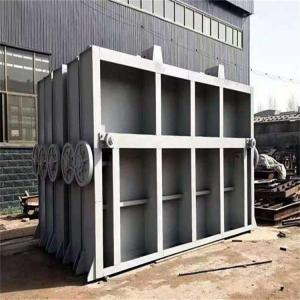

不锈钢电动闸门-不锈钢液压闸门图片
- 价格： ￥80/套
- 发布日期： 2025-07-29
- 更新日期： 2025-07-29
产品详请
| 外型尺寸 |
按需求定制
|
| 货号 |
XM-A2025.07
|
| 品牌 |
兴淼
|
| 用途 |
拦水
|
| 型号 |
齐全
|
| 制造商 |
河北邢台
|
| 是否进口 |
否
|
一、什么是不锈钢液压闸门？
不锈钢液压闸门是将不锈钢材质的闸体与液压驱动系统结合的水利控制设备。其闸体采用 304、316L 等不锈钢材料，具备优异的耐腐蚀性；驱动系统以液压油缸为核心，通过液压油的压力传递实现闸板的启闭，适用于需要大推力、高精度控制的中高水头场景，如污水处理厂、工业管道、水利枢纽等，尤其在腐蚀性水质环境中表现突出。
二、核心结构由哪些部分组成？各部分作用是什么？
- 不锈钢闸体：由不锈钢板材焊接而成，包括闸板（厚度 8-30mm，根据水头设计）和闸框，表面经钝化处理增强耐蚀性。闸体是挡水的核心，需承受水压力与水流冲击，其刚性结构确保启闭过程中无明显变形（挠度≤L/1000，L 为闸板跨度）。
- 液压驱动系统：由液压油缸（单缸推力 50-1000kN）、液压泵站（含电机、油泵、油箱）、油管及控制阀组组成。油缸直接连接闸板，通过液压油的压力推动活塞伸缩，为闸板启闭提供动力；泵站提供高压油源（工作压力 10-30MPa），控制阀组调节油液方向与流量，控制启闭速度（0.1-0.5m/min）。
- 导向与密封系统：闸板两侧设不锈钢导轨，确保升降垂直度误差≤1mm/m；闸板边缘安装 P 型三元乙丙橡胶止水带，与闸框密封面贴合，在 0-15m 水头下渗漏量≤0.1L/（m?min），同时底部设反向止水装置，防止闸板提升时底部漏水。
- 控制系统：以 PLC 为核心，配备操作面板、压力传感器、位移传感器等，支持手动、自动及远程控制。可实时监测油缸压力与闸板位置，实现过载保护（压力超过额定值 1.2 倍时自动停机）、限位保护（到位自动停止），并具备故障报警功能。
三、工作原理与不锈钢电动闸门有何区别？
不锈钢液压闸门的工作原理是 “液压传动驱动”：控制系统发出指令后，液压泵站启动，油泵将液压油压入油缸，推动活塞伸缩，带动闸板沿导轨升降，通过调节油液流量控制启闭速度。其动力传递依赖流体压力，输出力大且运行平稳。
与不锈钢电动闸门的核心区别在于：
- 驱动方式：电动闸门通过电机 + 减速机驱动螺杆或齿条，机械传动效率约 70%-80%；液压闸门通过液压油缸直接驱动，传动效率≥90%，且可通过油路设计实现多点同步驱动（如大跨度闸门的双缸同步）。
- 输出力特性：电动闸门启动力受电机功率限制，大推力场景需配备大功率电机，结构笨重；液压闸门通过高压油驱动，同等体积下输出力是电动闸门的 3-5 倍，适合高水头（≥10m）或大跨度（≥5m）场景。
- 运行平稳性：电动闸门启动瞬间易产生机械冲击；液压闸门通过流量阀调节速度，启制动平稳，可避免水锤效应，尤其适合对水流扰动敏感的管道系统。
四、适用于哪些具体工程场景？
- 高腐蚀工业管道：在化工、电镀等行业的废水排放管道中，316L 不锈钢闸体可耐受 pH 值 2-12 的腐蚀性介质，液压驱动能克服管道高压（≤15m 水头），精准控制废水流量，如某化工厂的酸碱废水排放口采用该闸门，使用寿命达 15 年以上。
- 大型污水处理厂：用于沉淀池出口或污泥处理管道，液压驱动可实现闸板缓慢启闭（0.1m/min），避免水流扰动导致的污泥上浮，同时不锈钢材质抵抗污泥中硫化氢等腐蚀性物质的侵蚀。
- 中高水头水利工程：小型水库溢洪道（水头 8-20m）、灌溉渠首闸等场景，液压闸门的大推力特性可确保在高水位差下可靠启闭，且不锈钢闸体耐受水体中泥沙与微生物的长期侵蚀。
- 船闸与通航工程：在小型船闸的闸首部位，液压闸门可实现同步启闭（双缸同步误差≤2mm），确保闸室水位平稳升降，不锈钢材质的耐候性适应水上水下交替环境。
五、相比其他材质的液压闸门，其优势是什么？
- 耐腐蚀性更优：铸铁液压闸门易受水质腐蚀，需频繁更换；碳钢液压闸门需定期涂漆防腐（每年 1-2 次），而不锈钢（316L）液压闸门在海水、工业废水等环境中，年腐蚀速率≤0.01mm，维护周期延长至 5-10 年，综合成本降低 40% 以上。
- 卫生性能更可靠：在饮用水处理厂等场景，不锈钢表面光滑无锈蚀，不会污染水质，符合卫生标准；而铸铁或碳钢闸门的锈蚀物可能导致水体铁含量超标。
- 结构强度与轻量化平衡：不锈钢的抗拉强度（≥520MPa）高于铸铁（≤300MPa），同等水头下闸板厚度可减少 20%-30%，闸门整体重量减轻，降低安装与基础承载要求。
- 低温适应性强：在寒冷地区（-20℃至 0℃），不锈钢的低温冲击韧性（≥27J）优于碳钢，避免低温脆化；而液压系统配合低温液压油（黏度指数≥140），可确保冬季正常运行。
六、操作与维护要点有哪些？
（一）操作要点
- 开启操作：
- 启动前检查液压油箱油位（1/2-2/3）、油温（15-55℃）及油管连接密封性，确认无渗漏。
- 选择 “手动” 或 “自动” 模式，按下 “开启” 按钮，通过位移传感器监控闸板位置，记录油缸压力（应≤额定压力的 90%），若压力骤升需停机排查卡阻。
- 高水头场景下分阶段开启：每上升 1/3 高度暂停 1 分钟，待水流稳定后继续，避免水流冲击过大。
- 关闭操作：
- 接近关闭位置（距离闸底 10-15cm）时切换至 “点动” 模式，控制闸板缓慢贴合密封面。
- 关闭后检查止水效果，若渗漏量超标，可微调油缸压力（增加 5%-10%），通过橡胶止水带的二次压缩增强密封。
（二）维护要点
- 日常维护：
- 每日检查液压系统有无渗漏，油缸活塞杆表面有无划痕（需保持光洁，定期涂抹防锈脂）。
- 每周清理闸体表面泥沙，用清水冲洗导轨，避免杂质卡滞影响启闭精度。
- 定期维护：
- 每 3 个月更换液压油滤芯，每年检测油液污染度（NAS 8 级以内），必要时更换抗磨液压油（推荐 L-HM46）。
- 每半年检查止水带磨损情况（厚度减少≤1mm），若老化（硬度≥80 Shore A）需及时更换；校准位移传感器（误差≤0.5mm）。
- 每年对不锈钢闸体进行渗透探伤，检查焊缝有无裂纹；对油缸进行密封件更换（丁腈橡胶或氟橡胶材质），确保无内漏。
七、选型时需重点考虑哪些参数？
- 设计水头与推力：根据水位差计算所需启闭力（含水压力、闸板自重、摩擦力），油缸推力需预留 20% 安全余量（如计算推力 500kN，选 600kN 油缸）。
- 闸体尺寸：闸板宽度与高度需匹配过水断面，同时考虑不锈钢材质的挠度限制（跨度≤6m 时可单缸驱动，＞6m 需双缸同步）。
- 水质参数：淡水场景可选 304 不锈钢，含氯离子（＞200ppm）或酸碱的水质需选 316L 不锈钢，海水环境建议采用超级双相不锈钢（2507）。
- 液压系统配置：根据启闭速度要求选择油泵流量（如 0.3m/min 速度对应流量 20L/min），寒冷地区需配备油箱加热器与油温控制器。
- 控制功能：需远程监控选带 4G/Modbus 模块的控制系统；大跨度闸门需双缸同步控制（同步精度≤3mm），避免闸板偏载变形。
