排水沟闸门介绍

一、产品概述

二、常见类型

1. 按操作方式分类

• 手动式排水沟闸门：依靠人工操作来实现闸板的升降，常见的有手提式和手摇式。手提式适用于小型排水沟，操作简单，通过手提闸板把手进行开关；手摇式则通过摇动手轮带动螺杆转动，使闸板升降，适用于稍大一些的排水沟，操作相对省力，可精准控制闸板位置。在农村小型灌溉渠系中，手提式闸门便于农户随时调节水量；手摇式闸门则常用于乡镇排水管道，操作人员通过刻度盘可将闸板升降误差控制在 ±5mm 以内。
• 电动式排水沟闸门：由电机驱动闸板升降，可实现远程控制和自动化操作，适用于大型排水沟或需要频繁操作、人工操作不便的场景，能提高排水效率和管理的便捷性。部分高端电动闸门集成物联网模块，支持手机 APP 实时监控，当检测到水位超过预警值时，系统自动启动排水程序，同时将异常信息推送至管理人员终端。

2. 按材质分类

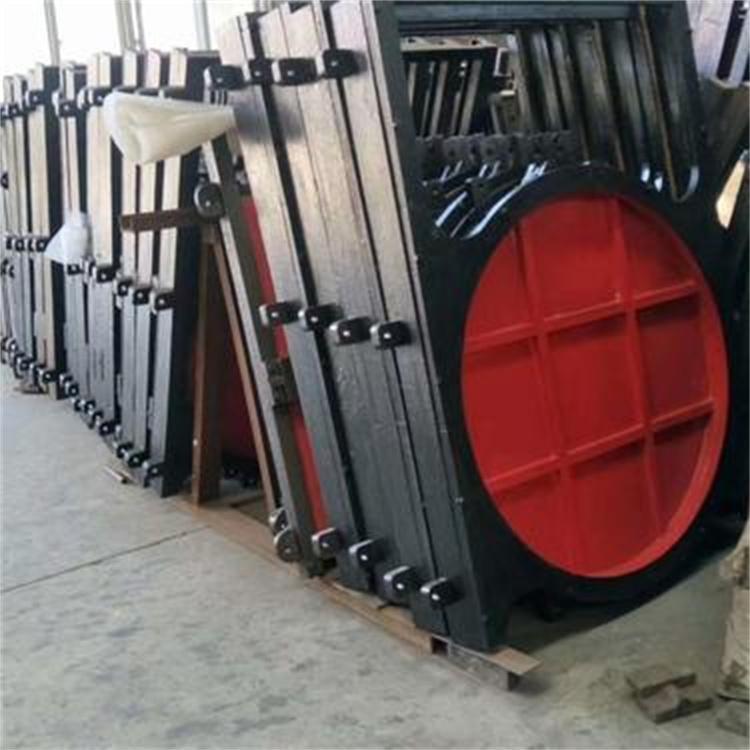

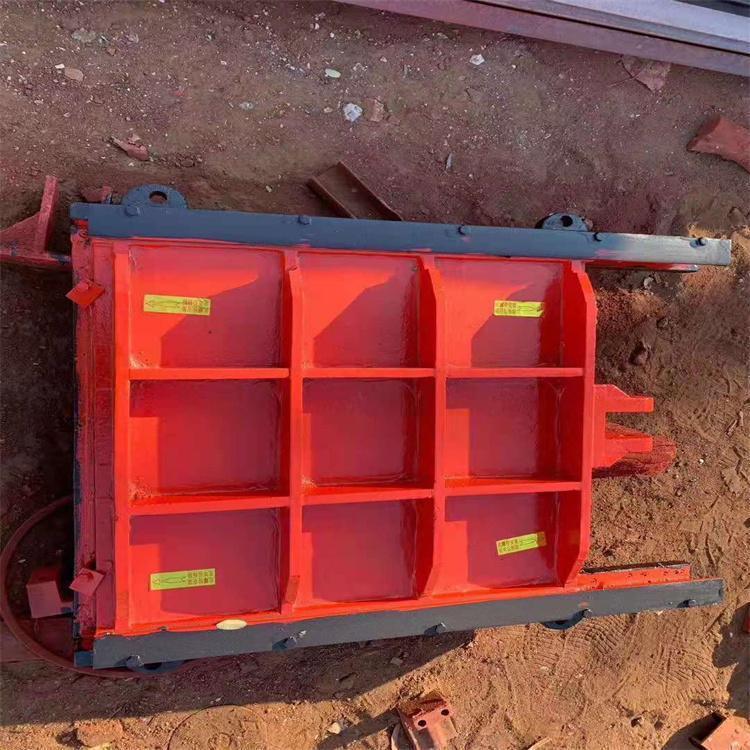

• 铸铁排水沟闸门：强度高、耐磨损，能承受较大的水压和水流冲击，适用于水质较差、含有较多杂质的排水沟，但重量较大，安装和搬运相对困难。在矿山排水系统中，铸铁闸门可抵御泥沙、矿渣的长期冲刷，其抗压强度可达 250MPa 以上；不过，由于单件重量可达 3 吨，通常需要起重机辅助安装。
• 不锈钢排水沟闸门：具有良好的耐腐蚀性，不易生锈，使用寿命长，适用于水质较好或有一定腐蚀性的排水环境，重量较铸铁闸门轻，安装和维护较为方便。在沿海城市的排水管网中，304 不锈钢闸门能有效抵御海水倒灌带来的氯离子腐蚀；其模块化设计使维护时可单独更换受损部件，维修时间缩短 60%。
• 复合材质排水沟闸门：通常由多种材料复合而成，结合了不同材料的优点，如具有一定的强度和耐腐蚀性，重量较轻，成本相对较低，适用于中小型排水沟。新型纤维增强复合材料闸门，采用树脂基体与玻璃纤维增强结构，重量仅为铸铁闸门的 1/3，且抗老化性能优异，在正常使用条件下寿命可达 20 年。

三、产品特点

1. 针对性强：专为排水场景设计，能够适应排水沟内可能存在的泥沙、杂物等情况，具有较好的抗堵塞能力，保证排水畅通。闸门底部采用楔形设计，可有效防止大块杂物卡滞；部分型号还配备自动清淤装置，当闸板升降时同步清理导轨积泥。
2. 密封性能佳：配备有效的密封装置，如橡胶密封条等，在闸门关闭时能有效阻止水流渗漏，确保排水系统的正常运行，避免因渗漏导致的水位失控等问题。采用三元乙丙橡胶（EPDM）密封条，在 - 40℃至 120℃环境下仍能保持良好弹性，水密性能达到 GB/T 7106-2019 标准 8 级要求。
3. 操作便捷：根据不同的操作方式，手动式操作简单易懂，普通人员经过简单指导即可操作；电动式则可实现自动化控制，减少人工干预。电动闸门支持多种控制模式，包括本地按钮、远程遥控和联动控制，满足不同管理需求。
4. 结构坚固：采用合适的材质和结构设计，能够承受排水沟内水流的冲击和压力，保证在长期使用过程中不易损坏，具有较长的使用寿命。通过 ANSYS 有限元分析优化的门框结构，可承受 5m 水头压力，疲劳寿命超过 10 万次启闭循环。
5. 适应性广：可根据不同排水沟的尺寸、深度、水质等条件进行定制，满足不同排水场景的需求。提供从 DN200 到 DN2000 的全系列规格，支持弧形、矩形等多种截面形状定制，适配不同类型的排水沟渠。

四、安装要点

1. 前期准备：安装前需对排水沟的安装位置进行清理，去除杂物和障碍物，确保安装环境平整、坚实。同时，检查闸门的规格、尺寸是否与排水沟的要求相符。使用激光测距仪测量排水沟尺寸，误差需控制在 ±3mm 以内；采用土壤密实度检测仪确保基础承载力≥150kPa。
2. 定位安装：将闸门的门框准确放置在预定位置，确保门框与排水沟的轴线垂直，平面度和垂直度符合要求。可采用吊铅垂直线等方法进行校正，然后通过膨胀螺栓等将门框固定牢固。使用全站仪进行三维定位，垂直度偏差不超过 0.5‰，门框与基础之间灌注 C40 微膨胀细石混凝土增强连接强度。
3. 密封处理：安装过程中要注意密封装置的安装，确保密封条与门框和闸板紧密贴合，必要时可涂抹密封胶，增强密封效果，防止漏水。密封条安装时预留 2% 的压缩量，接缝处采用 45° 斜接并使用专用胶水粘接，保证密封连续性。
4. 操作部件安装：对于手动式闸门，安装好手轮、拉杆等操作部件，确保其转动灵活、连接牢固；对于电动式闸门，安装好电机、控制系统等，进行调试，保证其正常运行。电动闸门调试时需进行空载和负载试运行，测试电机温升、噪音等参数，确保符合 GB/T 14711-2013 标准。
5. 测试检查：安装完成后，进行试运行，检查闸门的开启和关闭是否顺畅，密封性能是否良好，发现问题及时调整。采用注水试验检测密封性能，在 1m 水头压力下，渗漏量不得超过 0.1L/(m?min)。

五、操作流程

1. 开启操作

• 手动式：对于手提式闸门，握住把手向上提拉闸板，使其沿导轨上升，逐渐开启排水通道；对于手摇式闸门，顺时针摇动手轮，通过螺杆带动闸板上升，根据需要控制开启幅度。手摇操作时建议配备扭矩扳手，避免因用力过大损坏螺杆，每次操作应记录闸板开度数值。
• 电动式：通过控制系统发出开启指令，电机驱动闸板上升，实现闸门开启，可通过控制系统 控制开启程度。支持设置多级开度预设值，如应急排水全开、常规排水 50% 开度等，方便快速调用。

2. 关闭操作

• 手动式：手提式闸门缓慢放下闸板，使其沿导轨下降，直至完全关闭；手摇式闸门逆时针摇动手轮，闸板在重力和螺杆的作用下下降，关闭排水通道。关闭过程中需观察闸板下降速度，避免因过快产生水锤效应。
• 电动式：通过控制系统发出关闭指令，电机驱动闸板下降，完成闸门关闭。具备防卡保护功能，当闸板遇阻时，电机自动停止并报警，防止设备损坏。

3. 操作注意事项 **：操作过程中要平稳缓慢，避免因操作过快导致闸板损坏或水流冲击过大。同时，注意观察闸门的运行情况，如有异常声响或卡顿现象，应立即停止操作，检查并排除故障。建议制定操作日志，详细记录每次操作时间、开度、异常情况等信息，便于设备维护追溯。

六、维护保养

1. 定期清洁：定期清理闸门表面和闸板、导轨上的泥沙、杂物等，防止其堆积影响闸门的正常运行和密封性能。可采用清水冲洗、刷子清理等方式。建议每月进行一次表面清洁，每季度对导轨进行深度清理，使用高压水枪清除顽固污垢。
2. 润滑保养：对于手动式闸门的操作部件，如螺杆、手轮轴承等，定期添加润滑剂，减少摩擦，保证操作灵活；电动式闸门的电机等部件按照其说明书进行润滑保养。手动螺杆推荐使用二硫化钼锂基润滑脂，每半年补充一次；电动电机轴承采用自动注油系统，设定每运行 500 小时自动补充润滑脂。
3. 密封检查：定期检查密封装置的完好性，如发现密封条老化、破损或松动，应及时更换或调整，确保密封性能良好。建立密封件更换周期表，EPDM 密封条正常使用情况下每 5 年更换一次，若出现龟裂、变硬等异常情况立即更换。
4. 结构检查：定期检查闸门的门框、闸板、操作部件等结构是否有变形、损坏、松动等情况，发现问题及时维修或更换，保证闸门的结构强度和稳定性。使用超声波探伤仪检测铸铁闸门内部裂纹，采用扭矩扳手检查螺栓紧固情况，确保预紧力符合设计要求。
5. 防腐处理：对于铸铁等易生锈的闸门，定期进行除锈和防腐处理，如涂刷防锈漆等，延长其使用寿命。采用喷砂除锈工艺 清除铁锈，底漆选用环氧富锌漆，面漆采用聚氨酯面漆，每 3 年进行一次全面防腐涂装。

七、选型建议

1. 根据排水沟规格：根据排水沟的宽度、深度等尺寸选择合适规格的闸门，确保闸门能够完全覆盖排水通道，有效控制水流。对于矩形排水沟，闸门宽度应比沟宽小 50-100mm；对于圆形排水沟，闸门直径需匹配管道内径，误差控制在 ±2mm 以内。
2. 考虑水质情况：根据排水的水质，如是否含有腐蚀性物质、泥沙含量等，选择相应材质的闸门，以保证其具有良好的耐腐蚀性和抗堵塞能力。对于酸性工业废水，推荐使用双相不锈钢闸门；对于高泥沙含量的农田排水，优先选用铸铁闸门并加装防淤栅。
3. 操作需求：根据操作的频率、便捷性要求选择手动式或电动式闸门。对于操作频繁、人工操作不便的场景，优先选择电动式闸门；对于小型排水沟、操作不频繁的场景，可选择手动式闸门。日均操作超过 3 次的场景建议采用电动闸门，搭配太阳能供电系统可实现偏远地区设备自给自足。
4. 水压条件：考虑排水沟内可能存在的水压情况，选择能够承受相应水压的闸门，确保其在使用过程中安全可靠。按照 GB/T 14173-2008 标准，闸门设计水压需预留 20% 安全系数，例如实际 水压 1m 时，应选择耐压 1.2m 的产品。
5. 定制需求：如果排水沟有特殊的尺寸、形状或功能要求，可与厂家沟通进行定制，以满足实际需求。针对异形排水沟（如梯形、U 型），可定制专用闸门；如需实现闸门与泵站联动控制，可选择具备 RS485 通讯接口的智能型产品。
