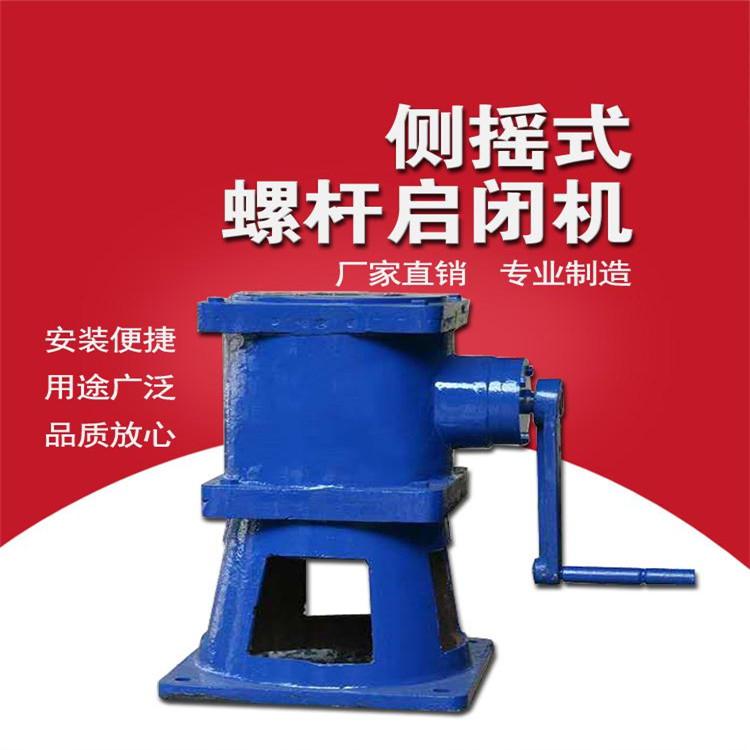

水闸螺杆式启闭机图片
  • 品牌:兴淼
  • 货号:XM-A2025.05
  • 价格: ¥80/套
  • 发布日期: 2025-05-08
  • 更新日期: 2025-05-09
产品详请
外型尺寸 按需求定制
货号 XM-A2025.05
品牌 兴淼
用途 提升闸门
型号 齐全
制造商 河北邢台
是否进口

水闸螺杆式启闭机是水利工程中用于控制闸门启闭的关键设备,通过螺杆的旋转与升降实现水流调节,具有结构简单、操作灵活、适用范围广等特点。以下从其结构、功能、适用场景、操作与维护要点展开分析:

一、结构与功能

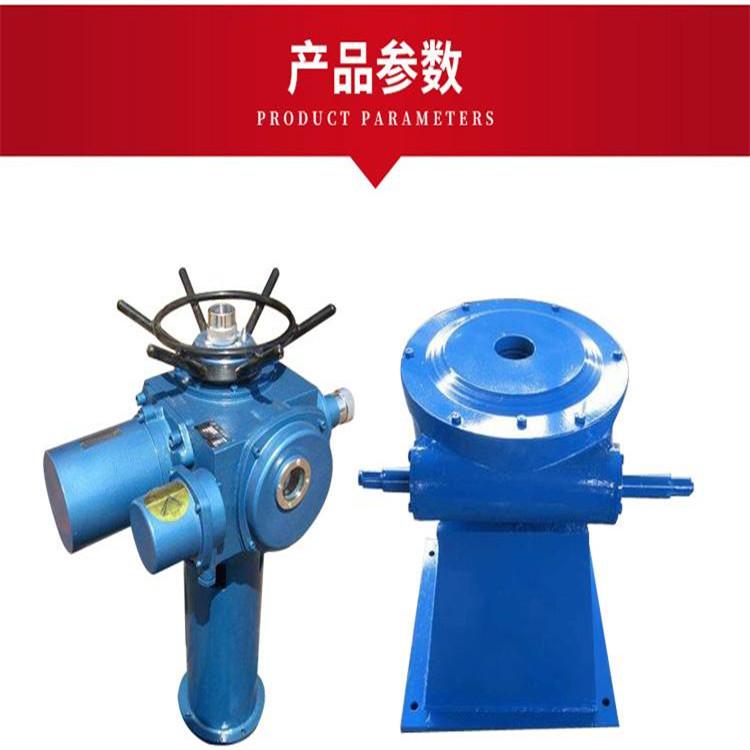

核心结构:由机壳、机盖、支架、螺母、螺杆、压力轴承、手摇柄等组成,部分机型配备电机、减速器及控制箱,实现电动与手动双模式驱动。
工作原理:通过螺杆的旋转带动螺母上下移动,直接或通过连杆、导向滑块连接闸门门叶,实现闸门启闭。电动模式下,电机经减速器驱动螺杆;手动模式下,手摇柄通过齿轮组传递动力。
技术特性:
启闭灵活:螺杆与螺母配合精度高,启闭力矩可 控制。
自锁功能:螺杆传动具有自锁性,闸门可停留在任意位置。
安全防护:配备行程限位装置,防止超限运行;部分机型设扭矩保护,避免过载损坏。

二、适用场景
水利工程:
水库与灌区:用于调节水位、控制水流分配,适配中小型平面闸门。
河道与堤坝:在防洪、排涝工程中,控制节制闸、分洪闸的启闭。
水电站:管理进水口、尾水闸门,调节发电流量。
环保工程:在污水处理厂、工业废水处理中,控制曝气设备、管道阀门的启闭。
交通工程:用于桥梁、隧道排水系统及通风系统的开关控制。
其他领域:在矿山、冶金、船舶码头中,控制排水口或船舶进出水门。

三、操作流程
电动模式:
启动前检查:确认电源正常,行程限位器灵敏,润滑充分。
操作流程:通过控制箱启动电机,观察闸门运行状态,到达限位自动停止。
手动模式:
断电切换:摇动手摇柄驱动螺杆,控制闸门启闭,适用于应急场景。
操作力要求:手摇压力小于15kgf,确保人员安全。
安全注意事项:
超限保护:禁止强行启闭,避免损坏设备或闸门。
同步控制:双吊点机型需确保两侧螺杆同步,防止闸门卡滞。

四、维护要点
定期润滑:
每月检查螺杆、轴承的润滑情况,补充黄油或润滑脂。
防腐处理:
户外机型需每年涂刷防锈漆,重点保护螺杆与机架接缝处。
功能测试:
每月手动测试:验证应急功能正常,记录手摇操作力。
每年电气测试:检测绝缘电阻(应>0.5MΩ),校准行程限位器。
故障处理:
螺杆卡滞:清除油垢,涂防锈脂,调整轴承间隙。
电机过载:检查扭矩保护器,校准行程开关。
顶闸事故预防:避免操作失误(如反向启闭、超限运行),定期检查限位标志与开关的准确性。
