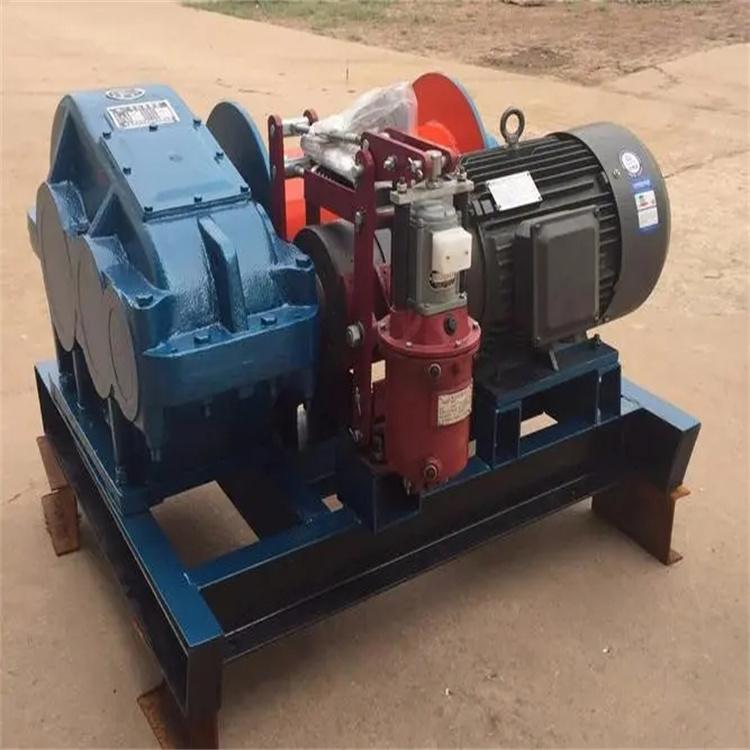

卷扬启闭机的驱动系统是设备实现启闭动作的核心，通常由以下关键部分组成，各部分协同工作以保障高效、可靠运行：

一、动力源：电动机
功能：将电能转化为机械能，为系统提供原始动力。
类型与选择：
异步电动机：结构简单、成本低，适用于常规场景。
变频电动机：可调节转速，适应不同启闭速度需求（如船闸快速过船、水库缓慢泄洪）。
伺服电动机：高精度控制，适用于对闸门定位要求严格的场景（如实验室精密水闸）。
选型要点：需根据启闭力、运行频率、环境条件（如潮湿、高温）匹配功率和防护等级（如IP55）。

二、传动与减速装置
减速器：
功能：降低电动机转速，提升输出扭矩，适配卷筒所需转速。
类型：齿轮减速器（硬齿面、行星式）、蜗轮蜗杆减速器（自锁性好，适用于垂直提升）。
示例：若电动机转速1500r/min，卷筒需5r/min，减速器需实现300:1的减速比。
联轴器：
功能：连接电动机与减速器，补偿安装误差，缓冲振动。
类型：弹性联轴器（减震）、刚性联轴器（高精度）。
三、卷筒与钢丝绳传动机构

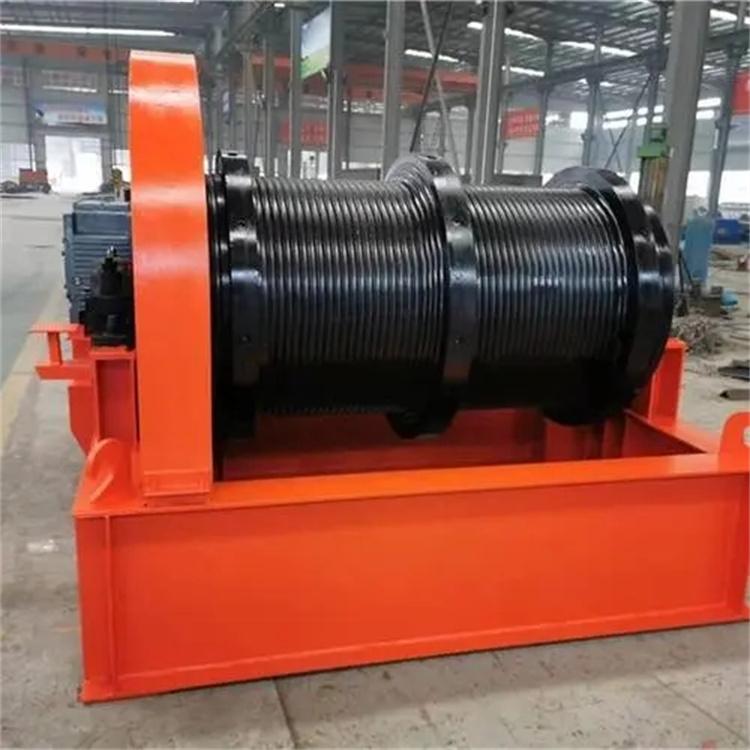

卷筒：
功能：缠绕钢丝绳，通过旋转实现闸门升降。
设计要点：卷筒直径需≥钢丝绳直径的16倍（避免过度弯曲），表面需防滑处理（如螺旋槽）。
钢丝绳：
选型：根据启闭力选择公称抗拉强度（如1770MPa）、直径（如Φ24mm）和结构（如6×37交互捻）。
安全系数：一般≥5，确保断裂强度远超 工作载荷。
滑轮组：
功能：改变钢丝绳方向，减少启闭力（如2倍滑轮组可省力50%）。
类型：定滑轮（改变方向）、动滑轮（省力）、平衡滑轮（均衡多根钢丝绳受力）。

四、制动与安全控制装置
制动器：
功能：紧急停止或保持闸门静止，防止下滑。
类型：电磁制动器（断电自动制动）、液压盘式制动器（响应快、制动力大）。
性能要求：制动时间≤0.3s，制动力矩≥1.5倍额定负载转矩。
安全附件：
限位开关：设置上下极限位置，防止过卷。
载荷传感器：实时监测启闭力，超载时报警并停机。
行程控制器：通过编码器或齿轮计数实现精准定位（如±5mm误差）。
五、电气控制系统
控制柜：集成PLC、变频器、接触器等，实现自动化控制。
操作模式：
本地控制：按钮箱操作，适用于紧急情况。
远程控制：通过SCADA系统或手机APP监控，实现多闸门联动。
保护功能：过载保护、短路保护、缺相保护、相序保护。
六、辅助支撑与润滑系统
轴承与轴承座：支撑卷筒和减速器轴，降低摩擦（如采用调心滚子轴承）。
润滑装置：
自动润滑泵：定期向齿轮、轴承注入润滑脂（如锂基脂）。
油位监测：减速器配备油标镜，油位过低时报警。
七、驱动系统设计示例
以某水库闸门（启闭力100kN，提升高度10m）为例：

电动机选型：异步电动机，功率15kW，转速1500r/min。
减速器：行星齿轮减速器，减速比300:1，输出扭矩4775N·m。
卷筒与钢丝绳：卷筒直径Φ400mm，钢丝绳Φ24mm，6×37结构。
制动器：电磁制动器，制动力矩7200N·m。
控制方式：PLC+变频器，实现软启动和速度调节。
八、维护要点
日常检查：钢丝绳磨损（断丝数≤10%）、制动器间隙（≤0.7mm）、润滑油位。
定期保养：每6个月更换减速器润滑油，每年检测制动器制动力矩。
故障处理：若发现振动异常，需检查联轴器对中；若制动失灵，需排查电磁线圈或液压系统。
