新疆机闸一体钢制闸门-不锈钢插板闸门生产厂家
  • 品牌:兴淼
  • 货号:2023
  • 价格: ¥680/套
  • 发布日期: 2023-08-08
  • 更新日期: 2024-12-07
产品详请
外型尺寸 齐全可加工定制
品牌 兴淼
货号 2023
用途 挡水
型号 GZM
制造商 河北 邢台
是否进口

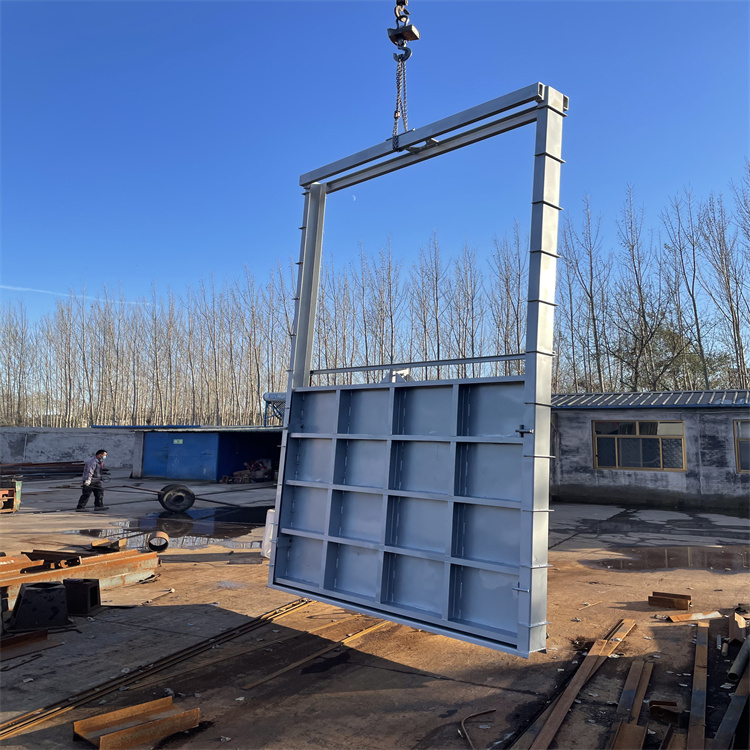

插板闸门是给排水工程、水利、水电工程中常用的拦水、止水设备,由门框、闸板、密封圈及滑轮等部件组成。钢制闸门久用磨损后,其密封面可通过调整来---正常工作。钢制闸门以---钢板为基材,采用橡胶止水、防腐方式为表面进行喷沙除锈及热喷锌,钢制闸门具有结构合理坚固、***耐蚀性强、性能---;安装、调整、使用、维护方便等特点。 耐久性:轻钢结构全部采用冷弯薄壁钢构件体系组成,钢骨采用---防腐高强冷轧镀锌板制造,有效避免钢板在施工和使用过程中锈蚀的影响,增加了轻钢构件的使用寿命。结构寿命可达30年。
挡水面为平面面板的闸门。平面闸门的门叶在门槽内作直线运动以封闭或开放水道。它的制造加工较容易,运行安全---,维修方便,***用于各种水工建筑物上作为工作闸门、事故闸门和检修闸门。平面闸门自重大,所需启门力亦大,门槽水力学条件较差,因此在高流速的水道上作为工作闸门的使用范围受到---。平面闸门主要由门叶、埋设构件和启闭设备三部分组成。
分类

  按总体布置分为组合式门槽、门叶与操作设备组成一整体和分散式由门叶、门槽和启闭机组成,操作时门叶可提出门槽;按闸门门叶组装形式分为整体门叶式和分节组成门叶式;按闸门门叶的支承方式分为滑动支承式和滚动支承式;按闸门门叶止水位置分为上游止水式和下游止水式;按闸门门叶运行移动状况分为直升式、升卧式、横拉式和浮箱式等。此外,还有其他的分类方式见闸门。

不锈钢插板闸门闸门简介:

平面闸门的门叶在门槽内作直线运动以封闭或开放水道。它的制造加工较容易,运行***,维修方便,***用于各种2H水工建筑物上作为工作闸门、事故闸门和检修闸门。平面闸门主要由门叶、埋构件和启闭设备三部分组成。

不锈钢插板闸门分类:



  1. 总体布置分为组合式(门槽、门叶与操作设备组成一整体)和分散式(由门叶、门槽和启闭机组成,操作时门叶可提出门槽);

  2. 按闸门门叶组装形式分为整体门叶式和分节组成门叶式;

  3. 按闸门门叶支承方式分滑动支承式和滚动支承式;

  4. 按闸门门叶止水位置分上游止水式和下游止水式;

  5. 按闸门门叶运行移动状况分为直升式、升卧式、横拉式和浮箱式等。此外,还有其他的分类方式(见3H闸门)。





不锈钢插板闸门结构说明:



  1. 门叶结构:由门叶主体、支承、止水装置和吊耳四个部分组成(图1)。门叶主体一般由面板、主横梁、边梁(柱)和次梁组成有面板的梁格结构。设计4H水压力通过板梁支承传至门槽埋件,分节的闸门门叶一般都在边柱处连接。

  2. 门 叶支承部分应用较多的是滑动支承、滚轮支承和链轮支承等。支承部分也是门叶移动的行走部分。滑动支承是装在门叶主体边梁处的滑块。其在固结于门槽内的支承 轨道上作滑动摩擦运动,接触处是面或线。滚动支承是装在门叶边梁上的轮子,其在门槽轨道上作滚动摩擦运动,接触处是点或线。链轮支承是环绕门叶边柱由一系 列圆柱滚子组成的形似链条式的闭合链环。这种支承的闸门也称履带式闸门。滑动支承的闸门摩擦阻力大,启门力大;滚轮支承摩擦阻力小,启门力也小,但闸门门 叶较重;链轮支承也作滚动摩擦,其优点是由数目较多的小滚柱承受闸门的水压力,单个轮压小,使得门槽内敷设的轨道断面小、重量轻。滚轮支承的闸门,根据闸门特征及梁格布置设有悬臂(外伸)轮、简支轮和台车式轮组

  3. 启闭设备:闸门门叶运移(开或关)的操作机械。根据平面闸门操作特点及孔口尺寸,分为:①操作设备直接与闸门门叶连接并固定在门槽(埋设件)上.形成一个整体(如闸阀、截门);②启闭机固定或移动于建筑物上,远离闸门门叶,通过吊具与门叶连接(见5H闸门启闭机)。启闭设备据以选型的主要参数是启闭力和升降扬程。当平面闸门门叶自重不能克服下门阻力顺利关闭时,可采用加重块,借助水柱压力或直接由启闭设备加压迫使关闭。
