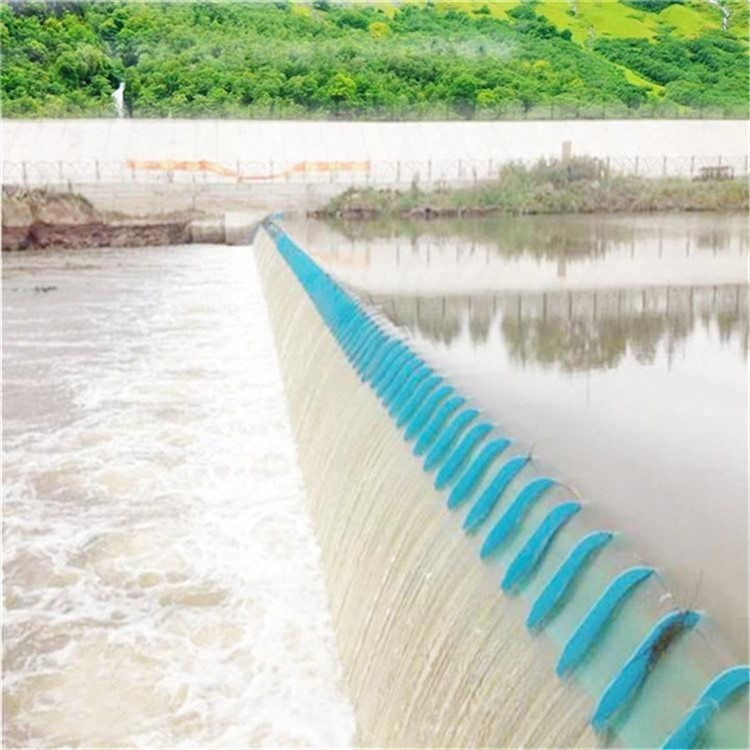

闸门用于关闭和开放泄(放)水通道的控制设施。水工建筑物的重要组成部分,可用以拦截水流,控制水位、调节流量、排放泥沙和飘浮物等。渠道闸门主要材料有碳钢或不锈钢(可根据用户要求制做),密封圈采用橡胶软密封、具有重量轻、操作灵活、防腐蚀、不生锈、安装维修方便、密封可靠等功能。

铸铁镶铜方闸门主要由闸座、闸板、镶铜密封件、调节楔块,以及提升部分组成,其结构设计合理、密封性能好、防腐蚀性能强、使用寿命长、安装方便、启闭灵便,其结构型式有方形、矩形、圆形、启闭形式可手动亦可电动导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 ,导轨长度一般为闸门全开启高度的1/2~1/3,因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

工作性能:铸铁镶铜方闸门.通过楔块装置的楔紧达到密封,密封材料为铜合金或橡胶,并经精密加工后配研,故密封性好。与启闭机配套使用,闸门为工作部分,启闭机为闸门开启与关闭的执行部分,启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转,驱动传动螺母或螺杆转动使闸轴作垂直升降运动,从而开启或关闭闸门,达到放水、关水或调节水位的目的。

产品用途:铸铁镶铜方闸门广泛用于城市给水排水、冶金、石油、化工、灌溉,电力、纺织等行业水处理构筑物上,以实现流量和液面水位的控制是给排水和污水处理的重要设备。采用预埋钢板或预埋螺栓式安装,安装、调试、使用、维护方便,使用寿命长。

铸铁圆闸门。

安装与调试 1. 安装前,要首先检查竖框与横框之间、闸板与闸板之间(指多块闸板组合的闸门)的连接螺丝,是否在运输装卸中引起松动,它们的接茬处是否错牙,要调整成一个平面,然后上紧螺栓。 2. 安装时,将铸铁闸门整体竖入闸槽,在两边立框的下面垫上调整垫块(严禁垫下横梁),两立框用手动葫芦和斜拉立稳,将闸门找直找平,各地脚孔内串上地脚螺栓,支好盒子进行一期浇注,注意混凝土不能埋上闸框,使闸框底平面贴在水泥墙上,当混凝土凝固后,再对闸框进行调整,拧紧地脚螺栓,对闸门进行调整时,在铸铁闸门背面的闸板和闸框的封水处,用塞尺对四周进行间隙测量,如有大于0.3mm的地方,在该处闸框与混凝土墙间强塞铁片,消除间隙,然后调整至四周间隙都在0.3mm以下,再进行二期浇注,混凝土将闸框埋入二分之一处为宜。 3. 浇注混凝土时,流进闸板、闸框、斜铁、档板间的灰浆应 清除,以防止灰浆凝固后影响闸门启闭。

铸铁闸门的安装及保养方法

1、在用户在安装铸铁闸门前,要首先检查竖框与横框之间、闸板与闸板之间(指多块闸板组合的闸门)的连接螺丝,是否在运输装卸中引起松动,它们的接茬是否错牙,要调整成一个平面,检查闸板与闸槽的间隙,保证闸槽与闸板的间隙不大于0.08mm,如有间隙可以调节闭紧装置。上紧各连接螺栓。 ??2、当我们在安装时闸门整体竖入预留槽,在两边立框的下面垫上调整垫(严禁垫下横梁),两立框用手动葫芦和斜拉立稳,将闸门找直找平,各地脚孔内串上地脚螺栓,调节好闸门的位置,支好模板进行二期浇注。 ??3、浇注混凝土时,流进闸板、闸框、斜铁、挡板间的灰浆应 清除,以防止灰浆凝固后影响闸门启闭。一定要清除加固物。闸门出厂前,为使闸板、闸框贴合紧凑,安装后减少间隙,2m以上的闸门在上下框上安装了4-6个紧闭装置压铁,注意在间隙调整后,闭紧压铁拆除,以便闸门开关。

渠道铸铁闸门门框

1、 门框应整体铸造,在 工作水头下,其拉伸、压缩和剪切强度的安全系数不小于5。

2、门框的厚度应在计算厚度上增加2mm的腐蚀裕量。

3、 对于墙管连接式圆闸门,其门框法兰的连接尺寸应符合GB 4216. 2的规定,法兰螺栓孔应在垂直中心线的二侧对称均布。

4、 法兰螺栓孔d0的轴线相对于法兰的孔轴线的位置度公差Φt应符合表1的.

5、 墙管式闸门与墙管连接之间应设有止水垫片,其垫片应符合GB 4216.9及GB 4216.10规定。

6、 墙式闸门与墙面接合的门框表面,应保持平整。

1、导轨应按 工作水头设计,其拉伸、压缩和剪切强度的安全系数不小于5。在门板开启到 位置时,其导轨的顶端应高于门板的水平中心线。

2、导轨可用螺栓(螺钉)与门框相接,或与门框整体铸造。

3、 密封座

4、密封座应分别置于经机加工的门框和门板的相应位置上,用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中,不能变形和松动,螺钉头部与密封座工作面一起精加工,其表面粗糙度不大于3.2μm。

5、密封座工作表面不得有划痕、裂缝和气孔等缺陷。
