液压坝闸门 液压翻板钢闸门厂家价格
  • 品牌:兴淼
  • 货号:09
  • 价格: ¥3800/台
  • 发布日期: 2022-09-09
  • 更新日期: 2024-12-07
产品详请
外型尺寸 可定制
品牌 兴淼
货号 09
用途 拦水
型号 FBM
制造商 河北
是否进口


设备名称:钢坝闸门 生产厂家:新河县兴淼水工设备有限公司     钢坝闸门属于特殊定制产品,资料中价格,参数,重量,仅供参考,具体以定做方提供的详细图纸或技术要求为准。欢迎电话咨询。本文由兴淼水工技术部撰写,设备详情: GBZ型钢坝闸门又称底轴旋转翻板闸门。本闸门是一种新型美观的河道闸门尤其适合景观要求的水利和市政工程采用。  它以底轴作为悬臂梁的固定端,门体门叶设计成纵向悬臂梁结构,在河道外侧设有液压启闭机室,由液压启闭机驱动底轴旋转实现钢坝门立起和卧倒的动作,从而实现调蓄水位的功能。   钢坝闸 的发展优势  钢坝闸在水中景观建设中的作用是挡水,是一种先进的新型技术。早在20世纪80年代,美国的设计师就设计出了总长为91.4米,高为14米的钢坝闸,它在设计中将钢材很好的应用其中,具有良好的柔性、强度性,从整体来看美观并且更加适应水体变化的需求,在我国,针对钢坝闸 的研究资料也是非常少的,到目前为止,钢坝设计计算方法的资料也很少。在我国水利工程中,与钢坝相类似的是钢闸门,这种建筑物的使用寿命很长,可达50年之久,甚至更长,并且通过多年的实践总结经验将继承液压应用到钢闸门中,造价更低,施工工期缩短、运行安全可靠,并且占地较少,符合景观设计要求,具有很好的发展前景,也提升了景观的效果。  大跨度底轴驱动翻板闸门是一种能够实现双向挡水、灵活启闭、闸门开度无级可调、方便调度、工程隐蔽、无碍防汛和通航,改善河道景观的新型闸门,该研究成果是对大跨度闸门设计的重大突破。

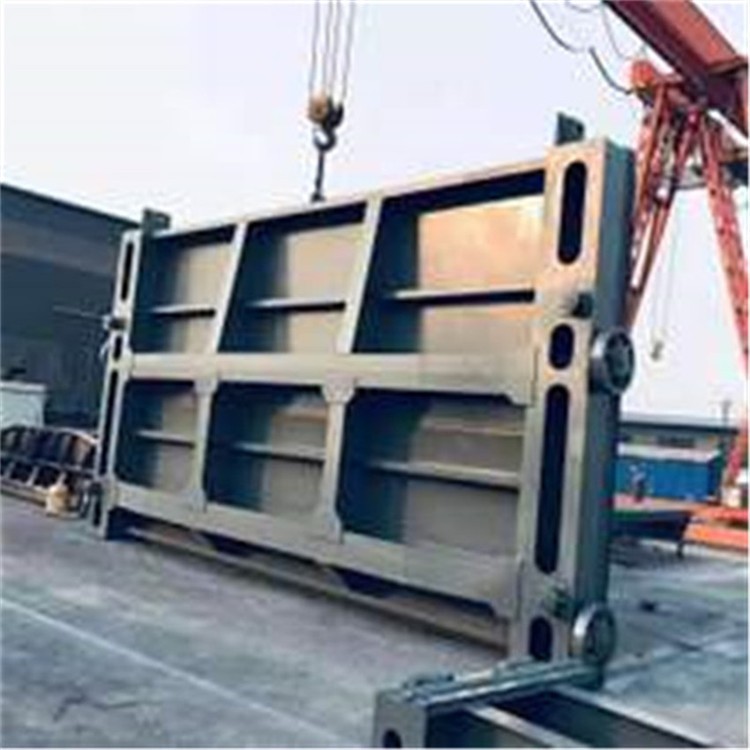

兴淼钢坝闸门优势   兴淼钢坝的设计使用寿命可长达50到60年,而一般的橡胶坝只有10到15年。  兴淼钢坝不易被损坏,采用集成式启闭机启动,启闭速度可达每分钟一到两米,一般工程不超过两分钟即可完成升坝或卧坝,这样可有效的保证突发洪水时能及时泄洪。  兴淼钢坝可根据业主对水位的不同需求,进行090度内任意角度调节,不会发生移动。即使在冬季,由于钢材本身的特性,加上我公司采用的特殊处理方式,楚门钢坝可以安全度过冰冻期,以及春天的凌汛。  兴淼钢坝的表面是按照水利水电钢闸门制造标准规范进行热喷锌,附着力极强。 机构研究结果表明:沙的流速只要低于8米/秒,就不会对锌层构成破坏,而我国河流一般不可能达到这个流速。  兴淼钢坝是一种特殊结构的坝闸形式,它没有底门槽和侧门槽,是门叶围绕底轴心旋转的结构,上游止水压在圆轴上。当坝竖起或倒下时,止水不离圆轴的表面,始终保持密封止水状态。侧面止水同样的原理,止水面始终不离开侧胸墙,故淤沙泥不会影响钢坝的升坝和卧坝。  设备加工工程图片展示: 钢坝闸门门底轴,门叶,安装: 钢坝闸门的安装: 兴淼水工钢坝闸 门门叶的安装 (1)钢坝闸门门叶安装工艺流程 支撑准备门叶排布对号对孔门叶螺栓连接门叶连接处螺栓连接 水封装置安装  整体验收 (2)钢坝闸门门叶安装工艺措施 门叶进行总体拼装,门叶分单元运抵安装现场经检查合格后。首先,将各单元构件在平台上摆放好,按制造厂内预组装解体后所作的标记进行对号后,对其各项尺寸进行检查,符合设计图纸及标准的要求。并且满足:节间连接螺栓连接。 (3)钢坝闸 门门叶的安装 根据设计图纸,以闸门孔口中心基准点为基准,复测底横轴支铰中心线,底坎里程、高程,侧埋件的曲率半径中心线及孔口距离。 利用吊车把门叶卸车;把门叶单元运到位后,并测量闸门的对角线扭曲等符合图纸及标准要求。用起吊设备把已就位好的闸门及支臂吊至底轴并用支架固定好,按放好的闸门安装线控制闸门里程,在底轴安装面内打上密封胶,同时要求闸门上的连接板与底轴贴合严密,穿螺栓固定。 钢坝门叶安装完成后要求弧板与底轴贴合允许偏差为±2.0mm。 (4)水封安装 闸门水封装置安装允许偏差和水封橡皮的质量要求,应符合标准要求。安装时,应将橡皮按需要的长度黏结好,再与水封压板一起配钻螺栓孔。橡胶水封的螺栓孔,应采用专用钻头使用旋转法加工,不准采用冲压法和热烫法加工,其孔径应比螺栓直径小1mm。 所有闸门橡胶水封接头的黏结,采用冷黏结时,应提交一份包括冷胶剂的技术性能和有关参数、黏结工艺及其试验数据的冷黏结措施报告,报送监理人批准后实施。 为防止运输过程中,止水橡皮有损伤,待闸门运到工地现场,再安装止水橡皮。 止水橡皮的物理机械性能应符合标准。 止水橡皮的螺孔位置与门叶及止水压板上的螺孔位置一致;孔径比螺栓直径小1.0mm,应采用专用钻头使用旋转法加工,不准采用冲压法和热烫法加工,当均匀拧紧螺栓后,其端部至少应低于止水橡皮自由表面8.0mm。 止水橡皮表面应光滑平直,不得盘折存放,其厚度允许偏差为±1.0mm,其余外形尺寸的允许偏差应符合图样规定及标准要求。


止水橡皮接头黏结方法按施工图纸的要求进行,胶合接头处不得有错位,凹凸不平和疏松现象。 止水橡皮安装后,两侧止水中心距离和顶止水中心至底止水底缘距离的允许偏差±3.0mm,止水表面的平面度为2.0mm。闸门止水工作状态时,止水橡皮的压缩量应符合图样规定,其允许偏差为±2mm。 闸门安装完毕后,应拆除所有安装用的临时焊件,修整好焊缝,清除门叶上的所有杂物,在各转动单位按施工图纸要求灌注润滑脂,对涂装部位有损坏的应按施工图样及有关的技术文件说明进行涂装修补。 钢坝闸门售后承诺 售后承诺:  1、我厂保证其供应的本合同设备是全新的、技术水平是先进的、成熟的、质量优良的,设备的选型均符合安全可靠、经济运行和易于维护的要求。我厂保证根据合同要求所提供的技术资料、图纸是清晰、完整统一和内容正确、准确的,并能满足合同的设计、安装、调试、运行和维修的要求。 2、合同执行期间,如果我厂提供的合同设备有缺陷和技术资料有错误,或者由于我厂技术人员指导错误和疏忽,造成返工、报废,我厂应立即无偿修理和更换。如需更换,我厂应负担由此产生的到安装现场发生的一切费用。 3、 由于需方未按我厂所提供的技术资料、图纸、说明书和我厂现场技术服务人员的指导而进行施工、安装、调试造成的设备损坏,由需方负责修理、更换,但我厂有义务尽快提供所需更换的设备或部件,对于需方要求的紧急部件,我厂应安排 的方式运输,所有费用均由需方负担。 4、在质量保证期内,如发现合同设备有缺陷, 不符合同规定时,如属我厂责任,则我厂在接到需方通知后立即无偿修理、更换,由此产生的到安装现场的更换费用、运费及保险费用由我厂负担。 5、 质量保证期:一年。 6、我厂对所售产品实行跟踪服务,定期回访,了解使用和运行情况。 7、当产品出现故障时,我厂在接到通知后省内6小时、省外24小时之内到达维修现场,省内24小时、省外72小时处理完毕。 8、 对于因需方原因造成设备的损坏和质保期满的服务,我们只收取所更换零件的成本费用。 9、本公司上门维修各种型号启闭机闸门,另外销售各种型号启闭机配件
