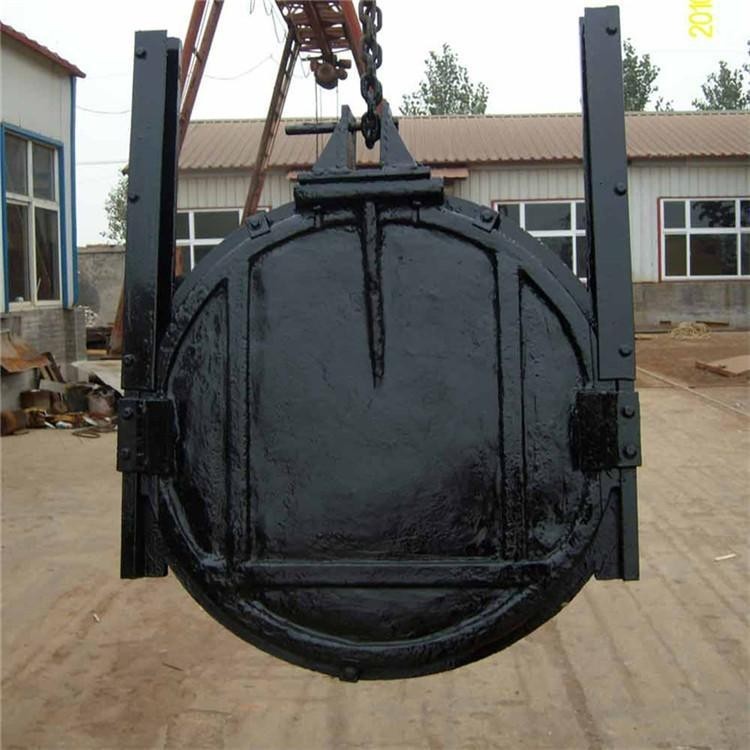

铸铁镶铜闸门-镶铜铸铁圆闸门价格适中

铸铁镶铜闸门-镶铜铸铁圆闸门又名铸铁圆闸门，是河北兴淼水工设备厂吸收国内外先进结构和工艺，而进行改进的一种给排水及污水处理的理想设备，河北兴淼水工设备厂所生产的产品符合建设部CJ/T300-1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中，对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。

铸铁镶铜闸门-镶铜铸铁圆闸门主要技术性能参数简介：

      1，密封面每米长度渗水量：正向≤0.7L/min·m，反向≤1.25L/min·m ；

      2，公称压力≤0.1Mpa；密封试验压力0.1Mpa；
3，安装位置：正常状态下正向迎水、处于铅垂状态 ；
4，工作水头：单向受压：正向：10m，反向：5m，双向受压：均为10m；

       5，工作环境：温度-20℃～120℃，湿度：95%，工作介质：水与污水PH值：5～10 ；

       6，启闭速度：不小于0.2m/min，不大于1.5m/min；
7，闸框距边壁距离≥300㎜，距池底距离≥150㎜～250㎜；

       8，闸门密封面配合间隙≤0.1㎜，密封座厚度大于10㎜。

铸铁镶铜闸门-镶铜铸铁圆闸门主要特点简介：

       1，SMY双向止水铸铁镶铜圆闸门与启闭机配套使用，为工作部分和启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。

      2，SMY双向止水铸铁镶铜圆闸门通过楔块装置的楔紧达到密封，密封材料为铜合金或橡胶，并经精密加工后配研，故密封性好。

       3，铸铁镶铜闸门-镶铜铸铁圆闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由 灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接 （对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。

      4，采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。

结构组成

铸铁镶铜闸门-镶铜铸铁圆闸门 主要由闸框、闸板、吊座及紧闭斜铁等零部件组成。为克服以往钢门易锈蚀的缺点，闸框、闸板全采用铸铁组成，其中闸框又由上横梁、下横梁、左直梁、右直梁组成。为了制造、运输、安装方便，闸板一般根据其大小或高度情况由上下几部分拼装组成。
闸门按闸板形状的不同，分为PZ平板和PGZ拱形两大类。具体选用可根据闸孔尺寸、承压水头、启闭型式、闸门自重等方面加以综合比较确定。

闸门按闸板结构的组合不同，分为整体式和组装式两大类。小规格的闸门一般制成整体式，但机械运输条件较差的施工安装点的闸门亦可制成组装式，以便于人工运输。中等规格以上的闸门一般均可制成组装式。

结构设计

主要由闸框和闸板两大部分组成。

闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力安全传递到闸室中。为科学合理节约材料及减轻自重，其断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔 口的活动挡水构件， 板面四周设铸铁边框梁 ， 为提高闸板的强度 ， 板面制成拱形， 拱的圆心角按 6 0 度设计，以降低其所受的水压力。为便于制造、 运输和安装 ， 闸板可制成上下几部分 ，待到安装现场后再用螺栓连接组装成整体 ，连接处上下板设置法兰和筋板使其成为闸板的中间横梁， 以提高闸板的纵向刚度 ， 在宽度方向设置纵向筋板 ，以提高其横向刚度，同时起到纵梁的作用。

刨光后平直光滑、 贴合严密， 使结合面、 止水面与运动滑道合三为一。在启闭机作用下， 当闸门启闭运行时， 紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹， 在水压力和紧闭斜铁的双重作用下， 确保闸板运行平稳 ， 使闸板与闸框滑道紧密贴合， 从而达到有效止水的目的。

用途

用于给水、排水及防汛等水利工程。

5、性能特点

5．1本设备主要由门框、闸板、密封圈及可调式楔形压块等部件所组成。

5．2密封面上镶有铜嵌条，保证了密封性和耐磨性，密封间隙小于0.1mm，且久用磨损后，可通过楔形压块调整来保持正常工作。具有结构合理、安装、调整、使用、维护方便、性能可靠等特点。

5．3密封座表面无划痕、裂缝、气孔等缺陷。

5．4闸板、闸框按工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，挠度不大于构件长度的1/1500。

5．5闸板、闸框在厚度上留有2 mm的腐蚀裕度。

5．6密封座位分别位于闸板和闸框上，用与密封座相同材料制作的沉头螺钉紧固，在闸板启闭过程中，不变形和松动，螺钉头部与密封工作面一起精加工，表面粗糙度不大于32 μm。

6．材质及表面处理

闸门的主要铸件（闸板、闸框、导轨）为HT200，并作时效处理。铸件无裂缝、气孔、缩孔等缺陷，表面无型砂、氧化皮、冒口等。楔块、密封座为铸锡铅青铜。
