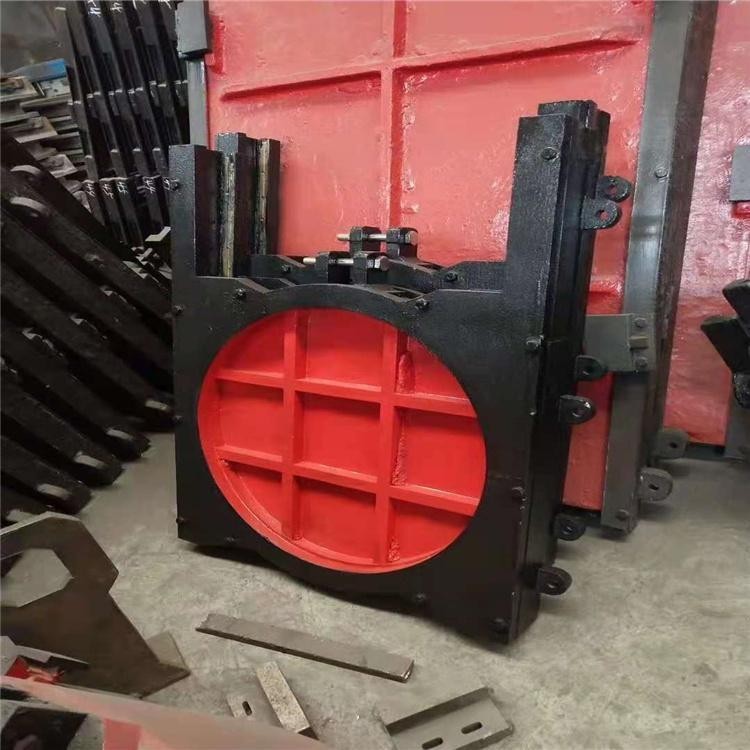

铸铁镶铜闸门-镶铜铸铁圆闸门

结构组成

铸铁镶铜闸门-镶铜铸铁圆闸门 主要由闸框、闸板、吊座及紧闭斜铁等零部件组成。为克服以往钢门易锈蚀的缺点，闸框、闸板全采用铸铁组成，其中闸框又由上横梁、下横梁、左直梁、右直梁组成。为了制造、运输、安装方便，闸板一般根据其大小或高度情况由上下几部分拼装组成。
闸门按闸板形状的不同，分为PZ平板和PGZ拱形两大类。具体选用可根据闸孔尺寸、承压水头、启闭型式、闸门自重等方面加以综合比较确定。

闸门按闸板结构的组合不同，分为整体式和组装式两大类。小规格的闸门一般制成整体式，但机械运输条件较差的施工安装点的闸门亦可制成组装式，以便于人工运输。中等规格以上的闸门一般均可制成组装式。

结构设计

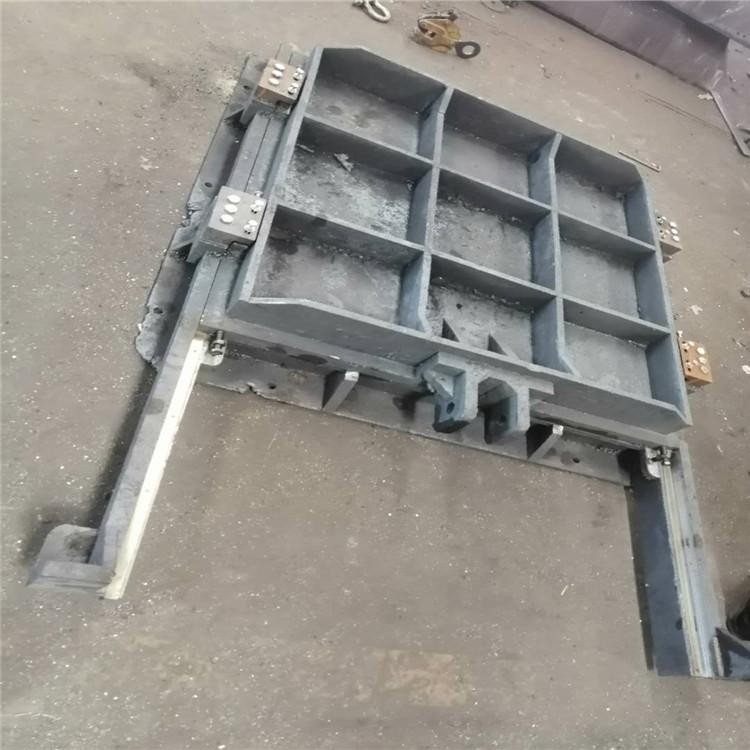

主要由闸框和闸板两大部分组成。

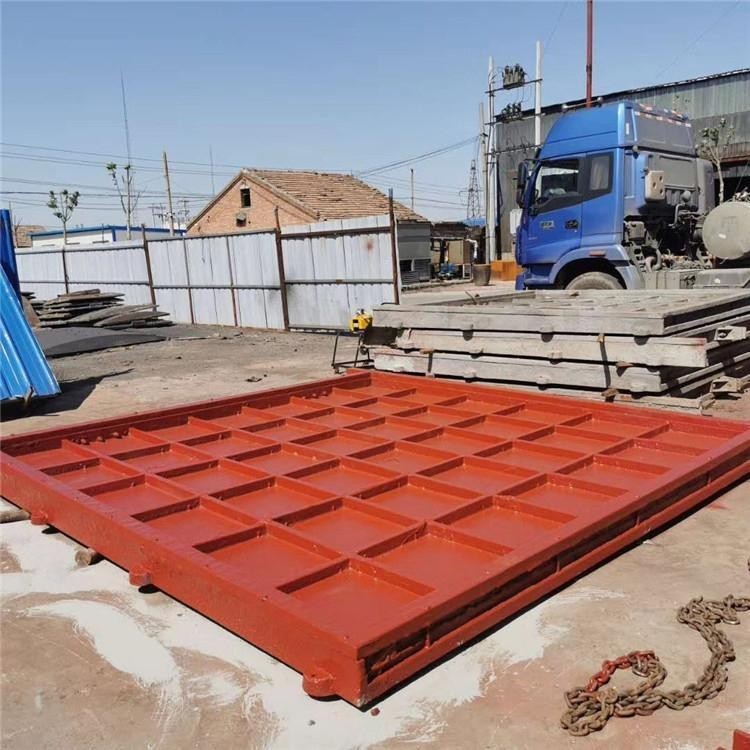

闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力安全传递到闸室中。为科学合理节约材料及减轻自重，其断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔 口的活动挡水构件， 板面四周设铸铁边框梁 ， 为提高闸板的强度 ， 板面制成拱形， 拱的圆心角按 6 0 度设计，以降低其所受的水压力。为便于制造、 运输和安装 ， 闸板可制成上下几部分 ，待到安装现场后再用螺栓连接组装成整体 ，连接处上下板设置法兰和筋板使其成为闸板的中间横梁， 以提高闸板的纵向刚度 ， 在宽度方向设置纵向筋板 ，以提高其横向刚度，同时起到纵梁的作用。

刨光后平直光滑、 贴合严密， 使结合面、 止水面与运动滑道合三为一。在启闭机作用下， 当闸门启闭运行时， 紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹， 在水压力和紧闭斜铁的双重作用下， 确保闸板运行平稳 ， 使闸板与闸框滑道紧密贴合， 从而达到有效止水的目的。

用途

用于给水、排水及防汛等水利工程。

5、性能特点

5．1本设备主要由门框、闸板、密封圈及可调式楔形压块等部件所组成。

5．2密封面上镶有铜嵌条，保证了密封性和耐磨性，密封间隙小于0.1mm，且久用磨损后，可通过楔形压块调整来保持正常工作。具有结构合理、安装、调整、使用、维护方便、性能可靠等特点。

5．3密封座表面无划痕、裂缝、气孔等缺陷。

5．4闸板、闸框按工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，挠度不大于构件长度的1/1500。

5．5闸板、闸框在厚度上留有2 mm的腐蚀裕度。

5．6密封座位分别位于闸板和闸框上，用与密封座相同材料制作的沉头螺钉紧固，在闸板启闭过程中，不变形和松动，螺钉头部与密封工作面一起精加工，表面粗糙度不大于32 μm。

6．材质及表面处理

闸门的主要铸件（闸板、闸框、导轨）为HT200，并作时效处理。铸件无裂缝、气孔、缩孔等缺陷，表面无型砂、氧化皮、冒口等。楔块、密封座为铸锡铅青铜。
