概述

拍门属止回阀类产品，靠介质压力开启门板，板靠门板自重实现关闭密封。该产品是我厂自行研制开发出来的产品。该产品以Q/TF-B2771本公司技术标准为准；该产品按GB/T13927试验要求进行；设备公称压力（PN）：0.25-1.6Mpa；公称通径（DN）：200-2000mm。

用途

拍门适用于给排水及污水处理工程的各种管道和水渠道作溢流、止回之用，亦可用作各种竖井井盖，它仅用于单向水流的圆形出水口。

类型

拍门分为配重式和浮箱式两种，其中配重式 拍门 又分前挂配重式和附件配重式。 拍门 的结构简图见图1、2、3

四、结构特点：

拍门具有流道正向单向开启和反向关闭的作用。配重式 拍门 借助于配重的平衡作用，在水流的作用下使门页自动开启或关闭，或稍加外力作用使门页开启或关闭；浮箱式 拍门 则利用门页在水中的浮力，在水流的作用下使门页开启或关闭。

铁拍门与玻璃钢拍门的对比：

传统铸铁拍门,使用铸铁制作而成.本身强度高,刚性强.因为传统铸铁拍门,采用铸铁材料,密度比较高,重量比较重.致使铸铁拍门价格较高,性能较差.铸铁拍门,其他金属制拍门,其很差的防盗特性,也给排水系统的工作造成了隐患.玻璃钢拍门,无回收利用价值,正解决了这个问题.铸铁拍门引起原材料重,虽然原材料单价低,但是引起其重量远超玻璃钢材料的重量,所以,铸铁拍门价格相对于玻璃钢拍门价格,并没有很明显的优势.然而在性能上,玻璃钢拍门的性能优越性远超铸铁拍门.因为铸铁拍门重量大,致死其开启难度高,水头损失大.而本来玻璃钢拍门却不存在着个问题.

拍门是安装在江河边排水管出口的一种单向阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门面板自动关闭，以防江河潮水倒灌进排水管道内。可根据客户要求，选用法兰管道连接、墙壁连接及泵站管路。

拍门是保证泵站安全运行的重要设备，在泵站中其作用是断流和防止停机时水倒流，主要用于：防洪排涝、农田灌溉、城市给排水和跨流域调水，以及各大型工况企业的供水和配水等。

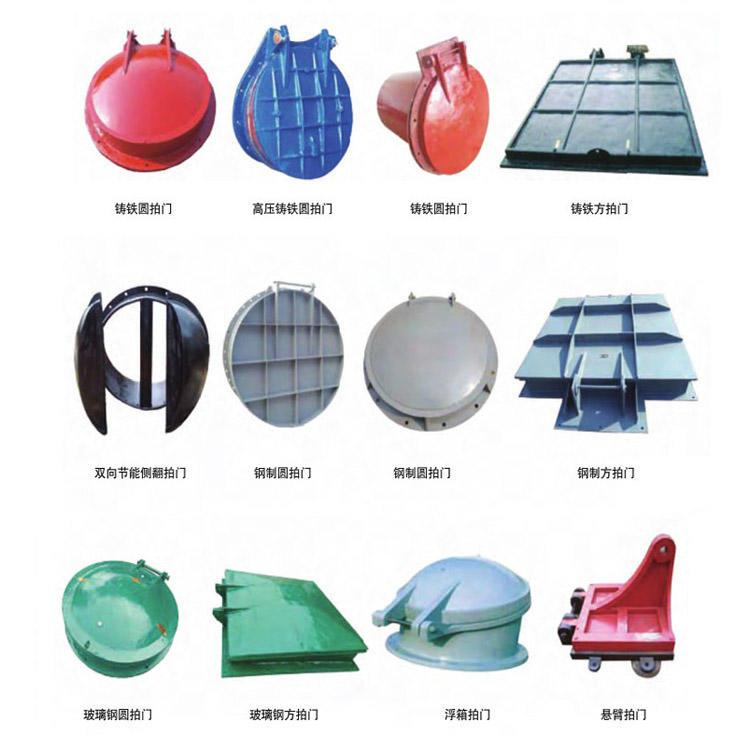

拍门规格分圆形拍门和方形拍门两种，可根据出水口大小形状设计生产；可分别为空心浮板式拍门和平板式拍门。适用于管道、污水处理，江河岸边排水管出品处的一种单向阀，它具有自动开启、闭合的功能；止水、防回流性能好；复合材料拍门耐腐蚀强，便于安装管理。

污水处理等给排水工程中。对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。

铸铁镶铜圆闸门结构特点：铸铁镶铜闸门根据外形结构分为铸铁镶铜圆闸门和铸铁镶铜方闸门，铸铁镶铜圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单，密封性能好，耐磨性强，操作简单，安装方便，使用寿命长，规格齐全，适用性广等特点，可根据客户需要选配手动启闭机或手电两用启闭机。
