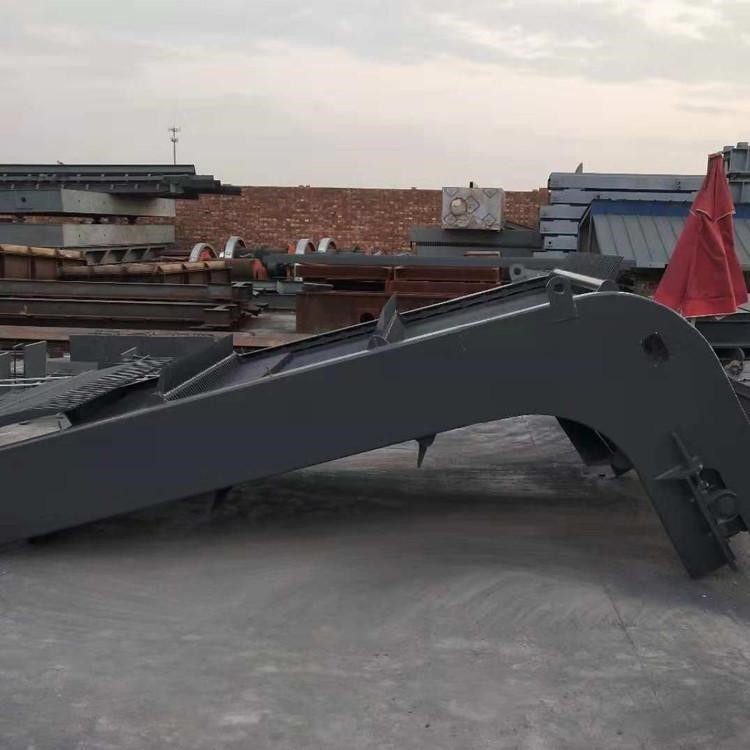

固定式格栅清污机安装好的图片

传动系统：

产品详情

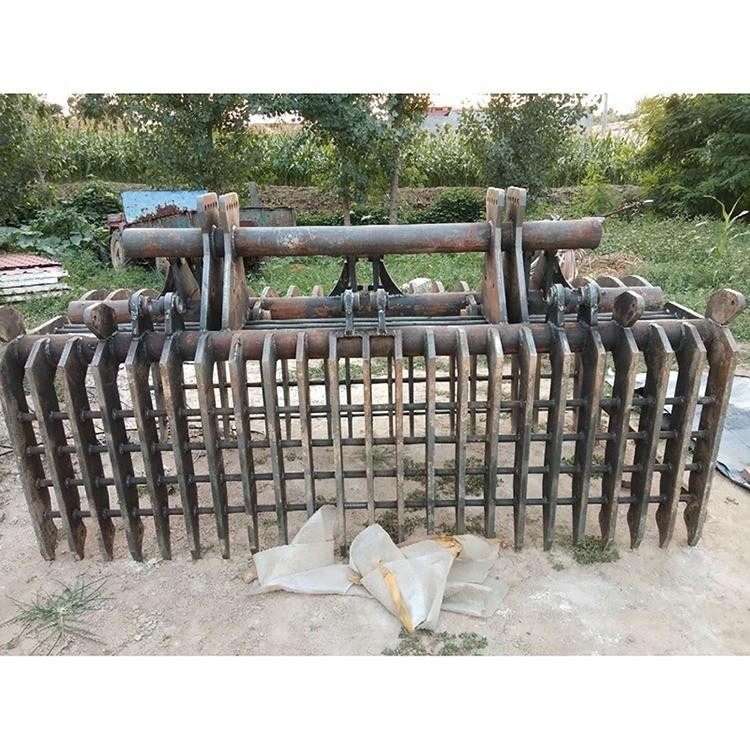

    回转式清污机是将拦污和清污结合为一体的固定式连续清污设备。回转式清污机主要由栅体、清污耙（齿耙）、传动系统三个部分组成；根据引水道底污物情况，有时在栅体底部增设辅助栅。

传动系统主要有：电动机、行星摆线针轮减速机、主动链轮、驱动链（套筒滚子链）、轮轴组等组成。轮轴组由从动链轮、传动轴、牵引链轮、板式滚子链、左右调节轴承和过载保护机构组成。驱动链条的张紧靠电动机座上的滑轨和调节螺栓调节。支承在左右调节轴承支架上的传动轴两端的牵引链轮与板式滚子链啮合，使滚子链绕导轨回转。为使两滚子链同步张紧，在左右调节轴承上设置了调节螺杆。



使用说明

驱动机构布置在栅体上部的左侧或右侧。减速机输出轴上的主动链轮，通过链传动带动轮轴组上的从动链轮，从动链轮通过保护装置将扭矩传给轮轴传动轴，传动轴带动两个牵引链轮旋转，从而牵引板式滚子链回转，安装在两条牵引链条之间的清污耙便随链条回转。由于每个耙齿都插入栅面内一定深度，故栅面上的污物被强制随齿耙运动，当齿耙转到栅体顶部，牵引链条换向时，齿耙也随之翻转，此时耙上的污物脱落到工作桥面或皮带输送机等设施上，被送出桥面。

用途/应用领域
回转式清污机固定安装在泵站、电站、倒虹吸等水工建筑物的进水口处，回转式清污机以拦污栅拦截水流中所挟带的污物（树枝、树叶、杂草、生活垃圾、浮冰等），并通过回转的齿耙将其捞到桥面上，用皮带输送机或其他方式运走，避免有害污物进入引水道内，保证机组或其他设备与结构顺利运行。
回转式清污机结构简单，整机刚性好、运行平稳、不易出故障、操作维修简便、清污效果好、效率高、耗能低、寿命长。

企业类型：设计，生产，制造，销售，安装，维修，售后

企业优势设备先进，技术超前，质量过硬，资金雄厚，现货充足

企业承诺：所售产品实行三包，售后服务周到，从产品保质保量，为客户尽心尽力，说到做到

固定式格栅清污机商家 细格栅清污机供应

GH型回转式格栅清污机
GH型回转式格栅清污机是在总结和分析国内原有水源取水口拦污清污机械使用情况的基础上，消化吸收了国外清污机械的先进技术，与市政工程设计研究院联合、研制的一种更为适合我国国情的连续式自动清污设备。
GH型回转式格栅清污机是大中型给排水工程设施中水源进口处预处理的设备。广泛应用于城镇与规划小区雨、污水的预处理，自来水厂、污水处理厂、电厂、钢厂等进水中杂物的，达到减轻后续工序处理负荷的目的。

【工作原理】
GH型回转式格栅清污机主要由机架、栅条、清污耙板、链、电机减速驱动装置、缓冲自净卸污等装置组成。工作时，由固定于链上的清污耙板在驱动装置的带动下，将水下格栅部分截留的污物捞上，清污耙板依靠二侧链同步由栅后至栅前顺时针回转运动，当耙板到机体上部时，由于转向导轨及导轮的作用，一部分污物依靠重力自行落下，剩余粘附在耙板上的污物通过缓冲自净卸污装置进行刮除。
GH型回转式格栅清污机的驱动装置处设置剪切式销，当超载或发生意外时，剪切销瞬时切断，以保护设备不被损坏。水下链轮及链条具有防堵保护装置，运行可靠，缓冲自净卸污，排渣干净。
GH型回转式格栅清污机电气控制可根据用户不同要求设定相应的开停及单循环时间，同时也可根据栅片前后液位差来控制设备的运行。
