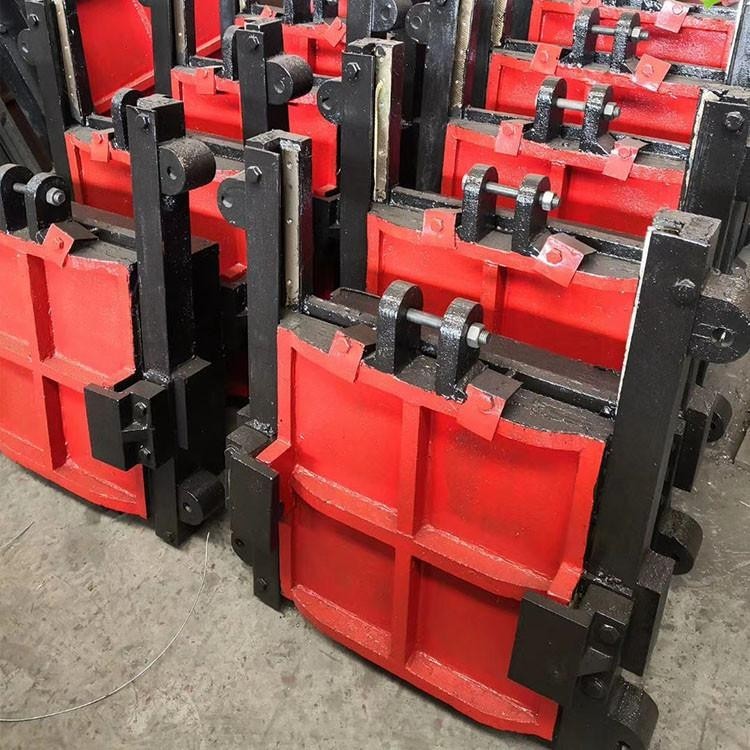

广州SYZ1000铸铁镶铜闸门-靠壁式原理图

铸铁镶铜闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。2、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。 1、铸铁闸门安装前，先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。 闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除，以使闸门启闭。  4、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。

关于铸铁闸门的铸铁检验标准有以下几种：尺寸检验：检验铸件尺寸是否对应零件图纸要求，加工面尺寸精度能否满足装配使用；外观检验：铸件表面不允许有未清理彻底的砂子和杂物等；铸件缺陷：铸铁闸门表面不允许有缩松、缩孔、气孔、裂纹、皮缝、缺肉等缺陷或现象；性能报告：力学性能（包括抗拉强度、屈服强度、延伸率、硬度、压力指标或者进行必要的低温性能检验）化学检验：提供化学成分报告，观察其化学成分是否按照目标成分设计；金相报告：铸铁闸门的球化率、球化等级等在水利工程中闸门起着至关重要作，而在进行铸铁闸门选择时候我们也需要科学选不同结构闸门产品，才可以更好进行工作。

双向挡水闸的制作方法 水渠挡水闸  分水闸门启闭机  水库钢制挡水闸门 按需定制预埋件尺寸为160*160*60mm，在地面挖出165*165*60mm的槽子防汛板安装步骤用膨胀螺丝固定好立柱后，立柱与墙面和地面的缝隙上都要打胶密封。立柱固定前要在立柱的背面打上防水结构胶。选用M14的钻头打孔。边立柱和墙面要是90度，并在地面和立柱打膨胀螺丝的位置上做好记号。

铸铁镶铜闸门一种双向挡水闸，其特征在于，包括可拆卸地安装于闸槽内的闸门和设置于所述闸门两端的闸门加劲装置；所述闸门加劲装置支撑在所述闸门与所述闸槽之间，用于推动所述闸门沿其厚度方向移动；所述闸门加劲装置包括一竖向支撑件、二竖向支撑件、连接件、摆动螺杆、摆动螺母以及驱动机构；所述一竖向支撑件和所述二竖向支撑件均沿竖直方向设置；所述一竖向支撑件的顶部铰接有所述摆动螺母；所述摆动螺杆与所述摆动螺母螺纹配合；所述摆动螺杆的顶端固定安装有驱动机构、且底端能够转动地安装于所述二竖向支撑件的顶部；所述连接件的一端铰接在所述一竖向支撑件上、且另一端铰接在所述二竖向支撑件上；所述闸门位于所述二竖向支撑件背离所述一竖向支撑件的一侧。

铸铁镶铜闸门具有：

  1、广泛应用于水利水电、市政建设、给水排水、水产养殖、农用水利建设等工程。

  2、闸门结构合理，便于安装，操作简便灵活，便于。

  3、防腐能力强，可在PH=6-8的流体酸碱中使用。

  4、止水效果好;正常渗水量L0.07L/m.s。

5、按闸门的鲒构形式分为：PZ型平面平板门和PGZ型平面拱形门,又可分为整体式和组装式两种。

  6、规格齐全从0.2x0.26.5x6.5m(6.5x6.5m米*水头号为6.5m米);口]=3米时，为双吊点闸门。

  7、该系列闸门主要适用与正向受压止水，根据用户需要可制向止水闸门。

  8、在结构上采用机加工硬止水，较大闸门底封水亦可采用橡胶封水。

  9、根据用户要求，可采用镶铜或镶不锈钢止水。

10、该闸门正常使用水头1-6米，还可承受一定的反向水头，为用户要求，可制造高水头闸门。

  11、闸门安装用整体安装，二期浇注，将闸板与闸框的封水间隙调到0.3mm以下，方可进行二期浇注。

  12、在浇注混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆必须，防止灰浆凝固后影响闸门启闭。

  13、闸门上下框设有固定块，可防止闸板在运输吊装等中，安装凝固后(使用前)应先卸掉上闸框的固定块和下框紧回螺栓，方可启动。

14、铁铸闸门启闭时，应注意闸板的上下板限位置，以免陨坏闸门或启闭机。

  铸铁闸门与启闭机配套使用，闸门为工作部分，启闭机为闸门开启与关闭的执行部分，启闭机由人力、电机或气动、液压机构带动传动装置的齿轮、蜗轮蜗杆等运转，驱动传动螺母或螺杆转动使闸轴作垂直升降运动，从而开启或关闭闸门，达到 水、关水或调节水位的目的。
