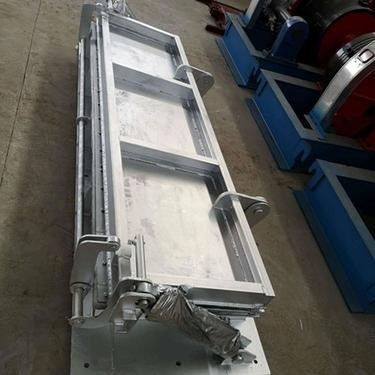

广西自动冲洗系统 门式水力冲洗系统图片

门式冲洗系统工作过程如下：

将雨水调蓄池分割成数条长形冲洗廊道，廊道始端设置存水池（位于图中冲洗门左侧）和冲洗门，廊道末端设置集水坑。

在调蓄池空池状况，池内无水，冲洗门门体呈松池开启状态。在暴雨中，雨水流入调蓄池，调蓄池及存水池内水位将上升，池池内水位上升到设定值时，冲洗门通过池内液位计开关信号控制而关闭。在雨水调蓄池排空时，池底将留有烂泥、残渣、碎片等固体沉积物。当集水坑水位降低至设定值时，冲洗门通过池内液位计开关信号控制而打开，瞬间将存水池内蓄水池内释放，冲洗门底部喷射出具有强力的、冲浪式的射流。射流形成的波浪将池底的沉积物卷起，冲流到雨水蓄池末端的集水坑，通过排污泵排出。

冲洗结束后，冲洗门在阻尼器的作用下依靠自重缓缓关闭，至下一次循环使用。

冲洗门的技术优势：

1.冲洗效果好，一次冲洗有效长度超过100m

2.水中无家用电器构件，选用液压传动系统自动控制系统；

3.运行过程无噪声，无需使用外来动力，环境保护及资源节约型设备

4.现场实时监控，PLC远程控制；

5.不锈钢板材做成，构造经久耐用；

冲洗门运行原理

1.蓄水。雨水调蓄池的冲洗廊道分离一座单独储水间，用于日常进水时存储来水，作为清洗调蓄池的冲洗水源。

2.开启水利冲洗门。污染物沉淀于池底需清洗时，先排空调蓄池，通过PLC控制系统启动液压系统，将冲洗门开启，开始对廊道进行清洗。

3.冲洗门开启之后，储水间内的水源产生强大的冲洗水流，对调蓄池底部进行冲洗。冲洗完毕后冲洗门恢复原位，等待下次蓄水冲洗。

冲洗门主要运行过程如下：

微型冲洗门工作过程

1、蓄水首先，将雨水调蓄池划分为多个冲洗廊道。然后在每一个冲洗廊道中分离出一座单独储水间，用于在调蓄池日常进水时存储来水，作为清洗调蓄池的冲洗水源。

2、调蓄池排空:水中污染物沉淀于池底需要清洗时，首先排空雨水调蓄池，通过PLC控制系统启动液压系统，将储水间之前的冲洗门开启，开始对廊道进行清洗。

3、冲洗冲洗门开启之后，储水间内的水源产生强大的冲洗水流（类似水坝放水），对调蓄池各廊道底部进行冲洗。冲洗完毕后冲洗门恢复原位，等待下次蓄水冲洗。

门式水力冲洗系统使用液压传动机构，低耗能，环保、经济、高效。门式自冲洗系统利用拦蓄水高效率冲洗水池，无需任何外动力，无需外部供水，无需复杂的控制系统。系统由低位蓄水池（集水井）的浮子开关控制进行自动冲洗，结构简单、运行可靠。 自冲洗系统产生的冲洗波浪是一种典型的、具有非常强大清除力的席卷浪。保证冲洗过程中不留有沉泥死角，整个过程安全、自动实现、不需维护。

手、自动调试及测试标准介绍 1、手动控制（调试设备是否可靠） 1）、首先调试冲洗门的开闭情况。打开沉淀池中位冲洗阀门，让之前存在上面的水流入冲洗门存水池，因每台冲洗门存水池都设有水位差，水会沿存水池逐一翻入每台冲洗门的存水池，待水位上升到每台冲洗门存水池*水位时，关闭沉淀池中位冲洗阀门。（也可使用泵房的存水用于冲洗门调试） 2）、人工干预给油压控制系统启动信号，冲洗门闸在油压系统作用下瞬时打开，水在水位势能差下形成强有力的席卷流，对泥槽进行冲洗。

对调蓄池进行晴天模式下的放空冲洗，开启排泥泵房的排污泵，当集水池水位下降至门式冲洗装置浮球液位开关下液位时泵自动停泵，此时集水池液位已低于调蓄池池底标高。每台冲洗门存水池都已蓄满水。

需测定每条廊道的冲洗时间、冲洗波的流速、冲洗波的高度和收集槽的排流时间。通过对廊道冲洗时间和收集槽的排流时间测定，来确定每条廊道顺序冲洗的间隔时间，并对冲洗强度和冲洗程序作具体调整。冲洗波初速应大于5m/s;在离出口5m处, 至冲洗廊道尽头时流速度为1 m/s;. 冲洗波的高度在离出口5m处大于400mm, 至冲洗廊道尽头大于300mm 6）、检查冲洗波进入收集槽的翻转情况，调整每个平衡管高度来调整冲洗的强度。
