水利冲洗门-摆闸水力冲洗门使用方法

门式冲洗系统相关常识--HH讲解:池池内水位上升到设定值时，冲洗门通过池内液位计开关信号控制而关闭。在雨水调蓄池排空时，池底将留有烂泥、残渣、碎片等固体沉积物。当集水坑水位降低至设定值时，冲洗门通过池内液位计开关信号控制而打开，瞬间将存水池内蓄水池内释放，冲洗门底部喷射出具有强力的、冲浪式的射流。射流形成的波浪将池底的沉积物卷起，冲流到雨水蓄池末端的集水坑，通过排污泵排出。冲洗结束后，冲洗门在阻尼器的作用下依靠自重缓缓关闭，至下一次循环使用。门式自动冲洗系统使用说明门式自冲洗系统安装在全地下式的雨水调蓄池中，对沉淀的污物和泥浆能实现一次性冲洗而保证重沉积、污染物得到完全地清除。调蓄池排空后残留在调蓄池底部的污物杂物，本冲洗装置能够自动逐格顺次冲洗干净；

冲洗系统的储水水量是由廊道的长度、宽度以及廊道坡度以及进水水质等因素而决定的。冲洗门的动力是由出水槽的大小和高度来决定的。冲刷的次数、时间主要取决于两个因素1是储水槽中重新注满水的时间和两次冲刷的间隔，根据供应商提供的资料，新蕴藻浜泵站调蓄池冲洗时，储水槽需要约0．5分钟放空，廊道冲洗完成需约1分钟。另一个因素是需要有足够的水源。水源从两个方面来，一是来自高位闸门井的进水二是来自高效沉淀池处理后的水。冲洗系统的选择目前常使用的冲洗系统所需构筑物高度相对较低对污水管道底部的地基结构没有要求易于在现有污水管道中安装可改变污水走向，运行成本低建造和维护过程中不需要设置紧急分流旁道可调整拦蓄门高度，灵活的控制排水过程紧急情况下可采取手动控制。

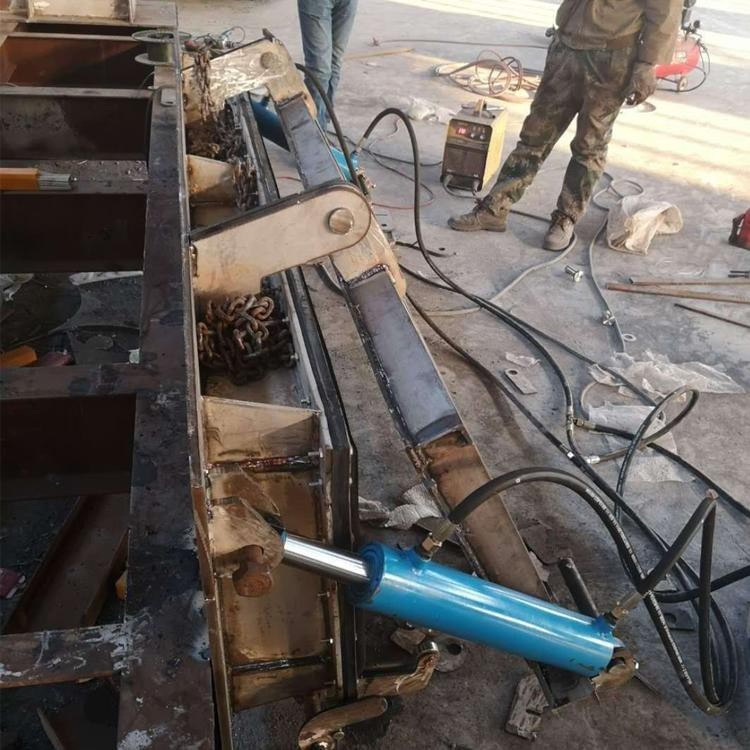

冲洗门以液压力控制启闭，根据PLC控制系统指令动作；冲洗过程无需外部供水，其冲洗动作可自动根据主池的zui低液位激活,或由中心控制室PLC系统发出动作指令来完成。

门式水力冲洗系统调试方案 一、门式水力冲洗系统使用液压传动机构，低耗能，环保、经济、高效。门式自冲洗系统利用拦蓄水高效率冲洗水池，无需任何外动力，无需外部供水，无需复杂的控制系统。系统由低位蓄水池（集水井）的浮子开关控制进行自动冲洗，结构简单、运行可靠。 自冲洗系统产生的冲洗波浪是一种典型的、具有非常强大清除力的席卷浪。保证冲洗过程中不留有沉泥死角，整个过程安全、自动实现、不需维护。

100mmx100mmx75mm、重3kg。用以检查冲洗波的剪切力强度以一次冲洗过程所有砖块冲入集水槽为准。 3）、对调蓄池进行晴天模式下的放空冲洗，开启排泥泵房的排污泵，当集水池水位下降至门式冲洗装置浮球液位开关下液位时泵自动停泵，此时集水池液位已低于调蓄池池底标高。每台冲洗门存水池都已蓄满水。 4）、冲洗装置浮球液位开关被集水池的*液位激活, 浮球开关发送脉冲信号给控制系统，控制系统发送指令给油压控制装置，此时油压系统开始工作，冲洗门闸在油压系统作用下瞬时打开，水在水位势能差下形成强有力的席卷流，冲洗系统所造成的冲洗波浪为翻卷式席卷流，有足够的强度带走污泥，波浪的后段保持足够的水量推动其前冲，对池底冲洗，将池底沉淀的淤泥和砖块等卷入集泥槽，后流入调蓄池集水坑，需派水员将集水坑中的用以试验的砖块捞出。
