| 外型尺寸 | 齐全可定制 |
| 品牌 | 兴淼 |
| 货号 | 定制 |
| 用途 | 止水 拦水 |
| 型号 | 闸门 |
卷扬启闭机安装调试
手摇卷扬启闭机是由人力来完成牵引工作的一种装置，可垂直提升、水平或倾斜拽引重物，但对于起升高度和装卸量大而频繁的工作情况却不适合使用。安装手摇卷扬启闭机时一定要严谨认真，才能避免手摇卷扬启闭机投入使用以后发生故障的频率。新河县兴淼水工设备厂通过多年的安装经验，总结出以下几点安装要求，分享给大家。
手电两用螺杆启闭机，在机构设置与使用性能上具有以下特点:
1、本机为手电两用,可根据用户需要,配备电动装置,并配备手摇把2个,供手动使用.
2、本机设计生产执行标准为水利部DL/T5019-94《LQ型螺杆启闭机 技术重要条件》.各部零件执行标准.
3、本机采用蜗轮、蜗杆变速,螺母旋转,合螺杆作上下运动,带动闸门启闭.
4、螺杆长度可按用户工程要求长度生产,双吊点距按用户要求设计而定。
本产品从3T-100T(单、双吊式)可以做单双两种根据客户需要设计。
螺杆式启闭机按吊点数分为单吊点和双吊点，按驱动方式分为手动、电动和手电两用三种方式，订购需要注明。荣程水利生产的螺杆系列产品有：螺杆式启闭机3T-100T;平推带锁式螺杆启闭机0.5-3T;手轮启闭机0.5-3T;QLP平推螺杆式启闭机0.5-3T;QLF三防型磁力锁螺杆式启闭机0.3T-30T;QLC侧摇螺杆式启闭机0.5T-2T;QL手摇螺杆式启闭机;手电两用螺杆式启闭机3T-100T(单、双吊式);摇摆式启闭机;电装启闭机;QLZ直联螺杆式启闭机:QL-SD双吊点手电两用螺杆式启闭机2-60T。产品多钟化，满足不同客户需要欢迎订购。
卷扬式启闭机用钢索或钢索滑轮组作吊具与闸门相连接，通过齿轮传动使卷扬筒绕、放钢索从而带动升降的机械，是较常见的一种卷扬启闭机。卷扬启闭机（又叫绞车）是由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。可以垂直、水平或倾斜拽引重物。卷扬机分为手动卷扬机和电动卷扬机两种。现在以电动卷扬机为主。
电动卷扬机由电动机、联轴节、制动器、齿轮箱和卷筒组成，共同安装在机架上。对于起升高度和装卸量大工作的情况，调速性能好，能令空钩快速下降。对安装就位或的物料，能用较小速度。式启闭机 沿专铺设的轨道，并能逐次升降数个排或列布置的闸门的机械设备。
品牌：兴淼
型号：QH,QPQ,QPG,QH,QPK,QP
分类：固定式和移动式,单吊点和双吊点，电动式，手动式，手电两用式，弧形门式，快速闭门式，高扬程，台车式等。
重量：0.75T50T
启闭力：50-1000(单吊点）,250-21000（双吊点）
钢丝绳规格：6（19）-12-170--光-右交
启闭速度：0.8-1.5m/min
卷扬式启闭机机架主要用于安装启闭机各组成部件，并将荷载传递给基础，保证启闭机正常运行，其特点是机加工量大，制造尺寸精度要求高。该机机架外形尺寸设计要求各加工面平面度误差不大于0.5mm，各加工面之间相对高度误差不大于lmm。普通机床不能满足加工要求，必须有特定铣床来完成加工，整台铣床由床身导轨、铣削动力头和垫块组成。

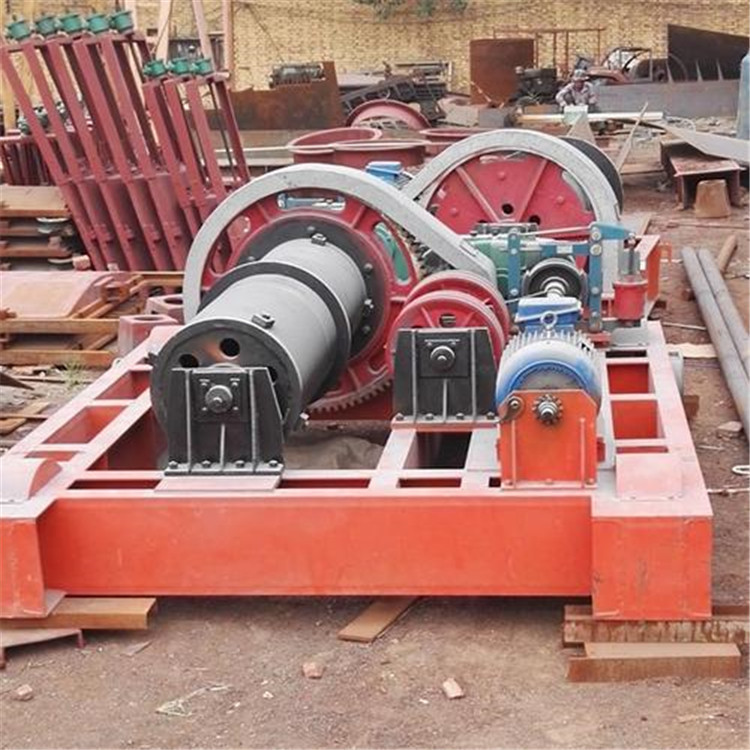

卷扬式启闭机主要由电动机、联轴器、传动轴、交流制动器、减速机、调速器（QPQ无）、开式齿轮、卷筒、高度指示器（根据用户要求而定）、滑轮、钢丝绳、主令控制器、电器控制箱及机架组成。
卷扬式启闭机注意事项
QPQ卷扬式启闭机使用时的注意事项：
1、卷筒上的钢丝绳应排列整齐，如发现重叠和斜绕时，应停机重新排列。严禁在转动中用手、脚拉踩钢丝绳。钢丝绳不许完全放出，少应保留三圈。
2、钢丝绳不许打结、扭绕，在一个节距内断线超过10%时，应予更换。
3、作业中，任何人不得跨越钢丝绳，物体（物件）后，操作人员不得离开卷扬机。休息时物件或吊笼应降至地面。
螺杆启闭机调试方法及注意事项
1、当启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%，并测出电流值。
2、对于上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。
3、对于启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。
4、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。
螺杆式启闭机可以分为：螺杆式启闭机主要有：LQ手摇式螺杆启闭机(3T—100T)、LQ手电式螺杆启闭机(3T—100T)、LQ侧摇式螺杆启闭机(0.3T—5T)、LQ手推式螺杆启闭机(0.3T—2T)、LQ手扳式螺杆式启闭机(1.3T—2T)。电装头启闭机，该系列产品设计合理，操作简便，灵活，便于安装，平原山区有电无电均可使用，并具有防盗水功能，安全可靠。
螺杆式启闭机的安装步骤：
1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180°；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门连接。
3、对于安装启闭机的基础必须稳固。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。
4、在安装时根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm、然后浇注二期混凝土
。
手摇螺杆启闭机又称为手动螺杆启闭机,它是一种采用于人力作的平面闸门启闭的设备。它具有自锁功能，闸门可停留在任何位置。并且配有防盗嘴及专用扳手，具有防盗水功能。螺杆启闭机具有转向变速快，手摇启动。摇动轻巧，启闭灵活等优点。它的结构由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮、压力轴承、手摇柄等组成。
QL系列手电两用螺杆式启闭机，手摇式分为：0.5吨、1吨、2吨 手电两用式分为：3吨、5吨、8吨、10吨、12吨、15吨、20吨、25吨、30吨、40吨、50吨、60吨，根据用户水利工程设计要求，还可生产双吊点启闭机，该系列产品是一种水利工程专用机械，广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库、河流(水闸、堤坝、渠道、涵洞、管道)等进水、退水闸的配套机械，山区、平原、有无电地区均可使用
螺杆启闭机又称螺杆式启闭机，是一种用螺纹杆直接或通过导向滑块、连杆与闸门门叶相连接，螺杆上下移动以启闭闸门的机械。随着水利水电工程的广泛开展，用于水库灌区河道堤坝，水力电站等工程项目上的启闭机。
手电两用螺杆式启闭机 手推式螺杆式启闭机、
侧摇式启闭机、手动螺杆启闭机等几种用螺纹杆直接或通过导向滑块、连杆与闸门门叶相连接，螺杆上下移动以启闭闸门的机械。螺杆支承在承重螺母内,螺母和传动机构（伞齿轮传动或蜗轮传动）固定在支承架上。接通电源或用人力手摇柄拖动传动机构，带动承重螺母旋转,使螺杆升降以启闭闸门。螺杆是受压受拉杆件,需要下压力迫使闸门下降时应计算压杆的稳定性。螺杆式启闭机结构简单，坚固耐用，造价低廉，适用于小型平面闸门和弧形闸门
QL型螺杆式启闭机（手电两用式），手摇式螺杆启闭机按规格可分为：30KN、50KN、80KN、100KN、120KN、150KN、200KN、250KN、300KN、400KN、500KN、600KN。
说明：1吨=10KN。千牛（KN）为力学单位。工程设计中常用单位，不能与质量直接换算，根据1kN=100kg X g，所以1吨的质
量产生的荷载效应为10kN。
常见的启闭机有：手轮式启闭机、手摇螺杆式启闭机、直联螺杆式启闭机、电装式启闭机、手动两用螺杆式启闭机、弧门卷扬启闭机、台车移动式卷扬启闭机、双吊点卷扬启闭机、液压式启闭机等。
QSL手轮式启闭机采用螺旋丝杠传动，其结构紧凑合理，启闭重力大，广泛应用于各类污水、排水工程和水利工程中闸门、堰门等设备的启闭，但是，需要注意的是手轮式启闭机的结构简单，使用维护方便，常用于小启闭力的闸门启闭。
大家好最近好多人问优质的螺杆启闭机是*选择的，有*好的方法可以看出启闭机的质量好坏?今天小编带大家来了解一下。
1，螺杆 螺杆材料应选择优质碳素结构钢 螺杆应采用梯形螺纹，并符合有关牙型、尺寸和公差的规定。 螺杆直线度误差在每1000mm内不得超过0.6mm;长度不超过5m时，全长直线度误差 不超过1.5mm;长度不超过8m时，全长直线度误差不超过2.0mm。 螺距公差应不大于0.025mm，螺距累积公差在丝杆全长上应不大于0.2mm。 螺纹工作表面粗糙度应不大于Ra6.3μm。
2，螺母 螺母应选择性能不低于HT200的备料。 螺母应采用梯形螺纹，并符合有关牙型、尺寸和公差的规定。 螺纹工作表面必须光洁、无毛刺，表面粗糙度应不大于Ra6.3μm。 螺母的螺纹轴线与支承外圆的同轴度及推力轴承接合平面的垂直度均应不低于GB/T 1184中的8级精度。 螺母加
3，蜗杆 蜗杆材质应不低于GB/T699中的45号钢，齿面硬度HRC35HRC45，齿面粗糙度应不 大于Ra3.2μm。 蜗杆第、公差组的精度应不低于GB/T10089中9级，可分别按第公差检验组的轴向 齿距偏差和第公差检验组的齿形公差检验。 蜗杆加工面上不允许有裂纹，齿面上不允许有破损。
4，蜗轮 蜗轮应选择不低于GB/T9439中的HT200性能的材料，齿面粗糙度应不大于Ra6.3μm。 蜗轮第 公差组的精度应不低于GB/T10089中9级，可分别按第公差检验组 的径向跳动、第公差检验组的齿距偏差和第公差检验组的轴向齿距偏差和第 公差检验组的齿形公差检验。 蜗轮加工面上不允许有裂纹，齿面上不允许有缺损。
5，机箱和机座 机箱和机座不允许有裂缝，也不允许焊补。不应有降低强度和影响外观的缺陷。 机箱结合面间的间隙应不超过0.
启闭机的作用：
启闭机是用来开起与关闭闸门、拦污珊等的起重设备。根据水电厂的运行需要，启闭机担负着调节闸门过流量，宣泄洪水、排沙、冲沙等重要任务。同时，启闭机机械也可以完成其他金属结构与机电设备的安装与检修等工作。
二、启闭机的特点：
1、启闭机操作的不是自由悬挂的重物，而是沿着闸门槽上下移动或饶着支铰旋转的闸门。
2、动水中启动闸门的启闭机，载荷的大小还与闸门开度而变化的动水压力有关。
3、特别是大跨度的闸门，需要双吊点启闭，一定要保持双吊点同步。
4、启闭机的速度非常低。一般不超过4米/分，只有一些快速闸门才达到1014米/分。
卷扬式启闭机通过了减速箱和减速齿轮的减速，其减速程序多、速比大，有时则又通过了滑轮组作倍率放大，再加上卷扬式启闭机操作时，钢丝绳缠绕在绳鼓上，一般缠绕单层，也可缠绕多层，钢丝绳的受力方向可以适当摆动，也可以通过附加埋置的转向滑轮改变其受力方向，所以，卷扬启闭机的行程实际上不受限制，常用来控制各类大、中型铸铁闸门及钢制闸门的升降。
QSL型手轮式启闭机结构简单，使用维护方便，常用于小启闭力的闸门、堰门启闭。
QSY型手摇式启闭机性能可靠，为中小启闭力的闸门堰门理想之启闭设备。
QD型系列手电两用启闭机是一种全方位多功能启闭机，其具有以下几个明显优点：
1、产品性能高，具有扭矩保护和行程限位双重防护措施；
2、操作方便，可实现遥控和现场操作，单台控制和集中控制等多种控制形式；
3、有开度指示，工作稳定，有开闭灯光信号指示；
4、 可先用普通型、户外型、防爆型等多种形式，可适应各种不同环境的需要。
卷扬式启闭机广泛用于水利工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库（水闸、堤坝、隧道、管 道）等进水、退水闸的配套机械，山区、平原有、无电地区均可使用。
液压启闭机装置注意事项
1、整体式电液推杆有水平、歪斜（与水平线成30度的范围内）或笔直（电机在上方）三种装置方位。分体式电液推杆油缸可在任何视点装置。两种电液推杆外衔接方法尽可能用耳轴装置。用地脚装置时，要注意不允许有外力作用于外桶。
2、电液推杆装置的当地有必要符号下列条件：有满足的装置空间，环境温度为-25 C-50 C之间。
3、电液推杆在装置后，需写入液压油，整体式电液推杆水平装置时，油面应在集成块顶面上方3㎝处，竖直装置时，油面应到达筒体方口下缘。分体式电液推杆油面应至箱高度的三分之二以上。
4、用户可根据实际情况装置行程开关，以操控电液推杆电机的作业。
5、防爆电机及电气操控元件和接线均应按防爆规程装置。
