翻板闸门与传统门的优势对比

翻板坝坝体跨度大，结构简单，支撑可靠，易于建造；液压系统操作灵活，可采用浮标开关控制，实

现自动化操作，达到无人管理；该坝可基本保持原河床，可畅泄洪水、上游堆积泥沙、卵石和漂浮物

而不阻水。与传统水闸及类似的橡胶坝相比，过流能力大，泄流量大。特别适用于橡胶坝不宜建造的

多砂、多石、多树、多竹和寒冷地区的河流。还可以做到任意调节坝高溢流，可控制上游水位和泄流

量；施工简单，施工工期短，和传统水闸相比，减少了闸墩、大量金属结构埋件及闸门启闭设备，混

凝土工程量少，从而节约了大量资金。只要坝扇面结构和液压系统正常维护，工程耐久性较橡胶坝要

长。属于低水头挡水建筑物，广泛使用于水利灌溉，水力发电，城市美化环境等方面。特别对于城市

河流梯级开发，可形成宽阔的水面，增加城市风光带，坝体上易于形成瀑布景观，可有效改善生态人

文环境，提高城市的社会环境等级。

水利自动翻板闸门是现代化选择比较好用的一款新型产品

 在水利水电建设中，随着城市用水、景观建设及环境整治和灌溉、发电的需要，翻板闸，水闸和橡胶坝得到广泛的运用。然而，橡胶坝等生产比较复杂，运行时充水（充气）升坝或放水（放气）塌坝时间较长，影响快速截流或泄洪，再加上橡胶易老化的弊端，容易发生质量事故。现在市场上出现大量钢结构闸门，或翻板闸但无论是提升式或卧倒式，单孔都很难适用较宽的河道。钢坝闸是一种新型可调空控溢流闸门，它有土建结构、带固定轴的钢闸门门体、启闭设备等组成。这种建筑物适合于闸孔较宽（10米-100米）而水位差比较小的工况（17米），由于它可以设计的比较宽，可以省去数孔闸墩，所以不仅结构简单，可以节省不少土建投资，而且可以立门蓄水，卧门行洪排涝，适当开启调节水位，还可以利用闸门门顶过水，形成人工瀑布的景观效果

优点：不仅结构简单，还可以节省不少土建投资，施工难度低。

翻板闸门适用范围：铺设在河道上，用于改善河道综合环境、蓄水发电或形成人工瀑布等景

观效果。

优势对比：现有的翻板闸门，结构复杂，土建投资大，施工难度高。

改进后的翻板闸门具有：结构简单、投资小、施工难度低等优势。

翻板闸门结构与工作原理：

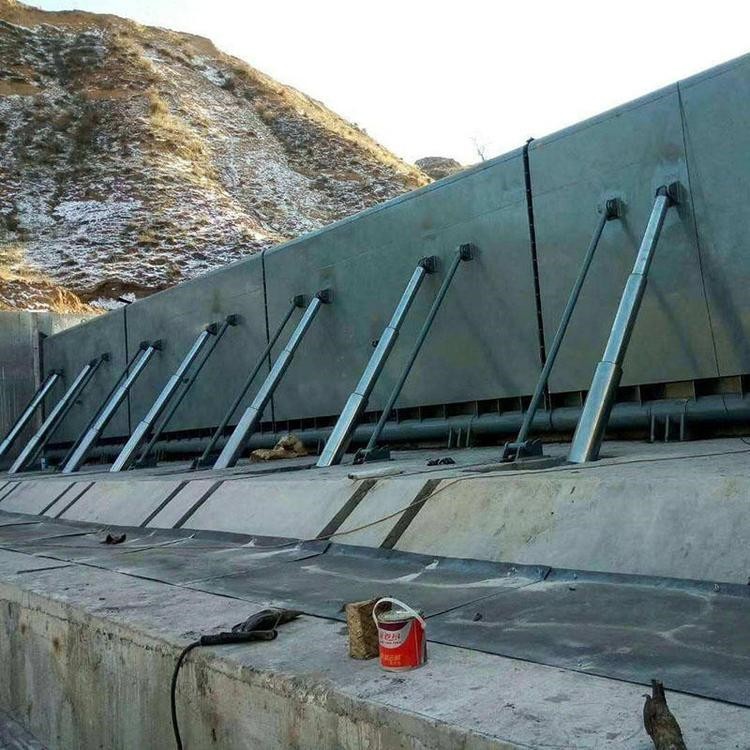

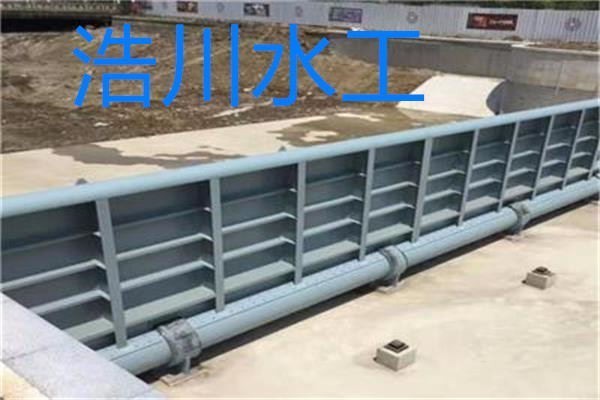

底轴驱动翻板闸门，包括液压启闭机、底轴总成、门叶和拐臂，其特征在于:液压启闭机包括液压缸、

液压系统和启闭机支撑架，液压缸水平安装在启闭机支撑架上，液压系统固定安装在液压缸缸体的上

方，底轴总成包括底轴和底轴支撑架，底轴通过轴承安装在底轴支撑架上，门叶固定套装在底轴的中

部，底轴的左右两端分别固定套装有拐臂，拐臂的另一端与液压缸的活塞杆相连，门叶横跨整个河

道，在河道的左右两侧设置有封闭的启闭室，启闭室由钢筋混凝土制成，并通过活动盖板封闭，其中

液压启闭机、拐臂和渗漏集水井均设置在启闭室内，且液压启闭机、拐臂和渗漏集水井由前到后，从

高到低呈阶梯形依次设置。

翻板闸门液压启闭机的优选：

液压启闭机支撑架包括支座本体、支承座、挂勾和横杆，两个支座本体分别通过螺栓左右间隔地安装在同一支承座的上方，挂勾共两列，两列挂勾前后并背向设置，横杆共两根且前后间隔设置，挂勾的上端伸入支承座上对应设置的插孔内并与支承座焊接在一起，挂勾的上端焊接在支承座的底部，位于同一列的挂勾下端挂在同一横杆上，且挂勾的开口宽度小于横杆的直径，支座本体的顶部设置有左右贯通的安装环，液压缸的缸体的左右外壁局部向外延伸形成安装柱，安装柱插入对应侧的安装环内并通过安装环内侧端设置的安装定位止口定位，支承座的底部、挂勾、横杆均埋在地下。挂勾的勾头背向设置，是为了防止安装支座前后、上下窜动，两个支座本体左右设置，刚好与挂勾的布置方向垂直，是为了防止安装支座左右窜动，实现了三个方向的限位。结构简单，安装可靠性高，避免出现松动而影响启闭机的正常运行，省去了检修及加固。

优点：不仅结构简单，还可以节省不少土建投资，施工难度低。

顾名思义，自动翻板闸门工作原理就是依靠水流的力量来实现翻板闸门的开合与启闭，而水力液压翻板闸门功能较上述自动翻板闸门再多一种功能，那就是借助液压系统的推力实现对翻板闸门的操控。自动翻板闸门的操控具有一定的局限性对于后期使用维护带来一定麻烦，而水力液压双控翻板闸门可以很好的解决这个问题，就是在水力无法实现自动控制闸门的时候可以借助液压系统的液压启闭机实现很好的操控作用。

翻板闸门使用运行很多的水利建筑。比如液压钢坝闸、翻板闸门、液压液压钢坝闸、翻板坝。现在又有了一种新型的水利建筑，就是液压钢坝闸，那么欣固水利小编给咱们介绍一下液压钢坝闸的特点及优势吧:无论河道多宽，液压坝均可达到同步起落。液压钢坝闸是欣固水利生产的多种钢坝，液压坝，液压钢坝闸，景观坝等大型设备中的一种，液压坝的核心部件是液压系统，我公司的液压系统都是经过特殊定制处理，采用进口密封圈，这样保证液压系统长期在水下作业不锈蚀，升降坝自如，保证了整个坝面的的安全运行有保障。钢坝系列产品是一种新颖、美观、实用的闸型,它结构简单,性能可靠,可升坝蓄水,塌坝行洪,还可以坝顶过水,形成了人工瀑布的景观效果;它利用自然又不破坏自然,既可解决城市河道泄洪与蓄水的矛盾,又利于生态环境的保护.通过介绍钢坝闸门的结构特征和其启闭设备的特点,结合工程实例,阐述钢坝闸门在城市景观河道中的应用。

水利液压翻板闸门是兴淼20种闸门规格中的一种。随着水利用地、景观建设、环境整治、灌溉发电的需要，水力翻板闸门、水闸、橡胶坝在水利水电建设中得到了广泛的应用。然而，橡胶坝等生产较为复杂，当水(气胀)或水(泄)坝坍塌时间较长时，影响迅速关闭或泄洪，再加上橡胶易老化的缺点，容易发生质量事故。现在市场上有很多钢闸门或翻板闸门，但是单孔在较宽的通道中是困难的，无论是提升还是水平。钢闸门是一种新型的可调气控溢流闸门。它由民用结构、固定轴钢闸门、启闭设备等组成，适用于闸门孔宽(10 m～100 m)、水位差较小的工作条件(1～7 m)。由于其设计范围广，桥墩在全省可以有多个孔，不仅结构简单，而且可以节省大量的民用投资。它还可以储存水的立场门，排水水躺在门口，正确地打开和调整水位。通过闸门通过水形成人工瀑布景观效果。

液压坝 液压机间门截污井配套设施机器设备环保科技
液压机钢质闸门
主要用途
深厢式粕门适用水利系续、市政工程废水、城市防洪律沸、污水处理站、自来水公司等出水口赞口,做为排水管道出入口的单边启用,一般为法兰式安裝,具备全自动关掉作用,以避免万水侧造造成水继对聚站机器设备导致毁坏,外观设计上可分成正方形闸门和既形闸门。
