液压翻板坝装置技巧

该产品广泛应用在河道景观、灌溉蓄水、水库扩容等水利水电、水生态文明及城镇化建设项目中。

该产品特别适用于寒令水冻地区，解决抗冻问题，抵御局部冰压力，较混凝土结构在冰冻地区的冻涨问题有更好的解决

水利水电建设上，随着我国城市用水、景观建设及环境整治和灌溉、发电的需要，水闸和橡胶坝得到广泛的运用。然而，橡胶坝运行管理较复杂、安全性差、橡胶易老化等弊端，质量事故发生率高。现在市场上出现大量钢结构闸门，但无论是提升式或卧倒式，单孔都很难适用较宽的河道。? 我公司生产的钢坝是一种新型可调控溢流坝，它由土建结构、带固定轴的钢性坝体、驱动装置设备等组成。这种建筑物适合于河道孔口较宽（10米～100米）而水位差比较小的工况（1～6米），由于它可以设计得比较宽，可以省去数孔闸墩，所以不仅结构简单，可以节省不少土建投资，而且可以立坝蓄水，卧坝行洪排涝，还可以利用坝顶过水，形成人工瀑布的景观效果。启闭机所有受力构件1.5倍的额定载荷进行强度和稳定性校核。?

1、坝的损坏?

（1）人为破坏造成的损坏? ??橡胶坝容易受到尖利和有尖角物体的损坏，在容易受到人为破坏或河道内有尖角物较多的地方不宜安装橡胶坝。?

（2）洪水过后的残骸造成的损坏，景观的影响? ??由于洪水过后的各种残骸，诸如民用设施与建筑材料这类尖利的物体很可能对坝体的上游面造成损伤。微小处的漏气易于修复，如果漏气面积较大，修复起来比较困难。每次升坝或塌坝后各种残骸在坝袋上给景观带来极大影响，运行单位每次都派员进行擦洗，工作量较大。

我厂主要产品有：LQ型螺杆式启闭机，规格有0.3-50吨，分单吊点、双吊点，具有手推带锁式、封闭侧摇式、手动式、手电两用式等；QPQ 、QPK型卷扬式启闭机，规格有5-80吨固定、移动式，分单吊点、双吊点；PZ 、PGZ 型铸铁闸门、镶铜、不锈钢闸门，规格有0.2×0.2-6.5×6.5米及其它规格的双向止水闸门，反向止水闸门、深水闸门、钢结构闸门和各种规格的橡胶止水等水工产品，并广泛用于农业综合开发、水产养殖、河道、灌区、水库等水利工程，并得到国家水利部门认可。

优点：原理独特、作用微妙、结构简单、制造方便、运行安全。

液压翻板闸门是一种借助水压力和重力的作用，随着水位变化，为保持水压力与重力的平衡而自动启闭的闸门，该闸门主要利用力矩平衡原理使闸门绕水平轴转动，随着上游水位的变化而自动启闭的一种自动化闸门。多适用于缺少闸门管理人员的区域。

图文简介

产品性能：

          主要运行指标： 启门水位：高于门顶10—30CM；

回门水位：0.7—0.8门高；

正常挡水位：等于或略低于门顶高程

可在较短时间内同步或相续翻倒及复位。

本产品各部件均采用预制、组装。便于易损部件的拆卸更换、维修方便。

它广泛应用于水利水电工程中作工作闸门、事故闸门、检修闸门等。我厂可根据用户实地要求设计制作生产。它目前广泛应用于农业灌溉、渔业、船闸、海水挡潮、城市河道景观工程和小水电站等建设。

该产品启闭灵活、密封性好、坝体跨度大，承载能力大，运行平稳可靠，经久耐用、自动化程度高且美观大方

液压活动坝的结构以及原理：

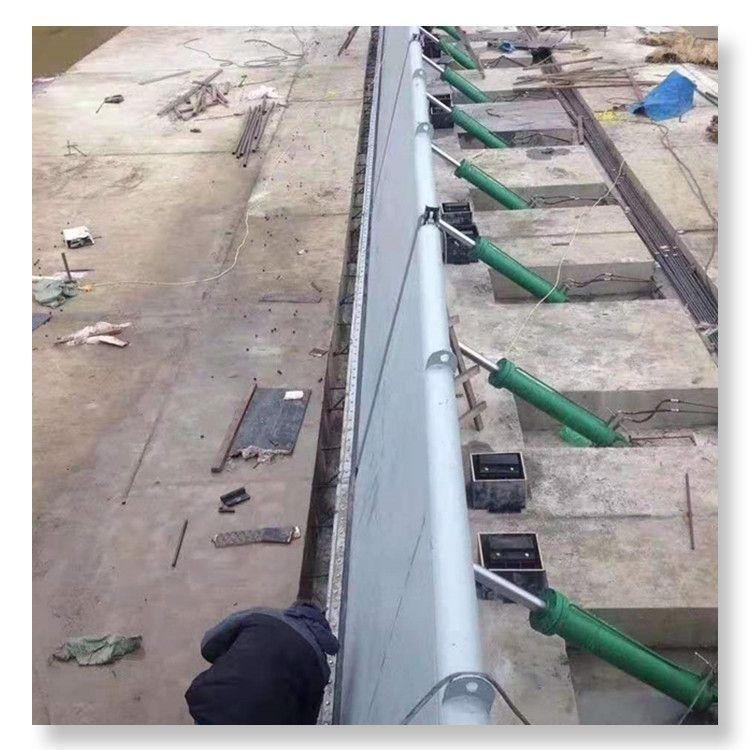

1、本活动坝由：弧形（或直线）坝面、液压杆、支撑杆、液压缸以及液压泵站等组成。⑴坝面材质可选用:钢筋混凝土、钢筋混凝土加钢板、低碳合金全钢坝板。⑵?核心部件：液压系统经过特殊定制处理，采用进口密封圈，这样保障液压系统长期在水下作业不锈蚀，升降坝自如，保障了整个坝面的安全运行。

?2、原理：活动坝的背面设有滑动支撑杆，采用自动卸车原理，通过液压油缸，达到挡水或降坝的切换。再通过浮标开关的自动检测水位，可实现机械自动化。

液压升降坝具有较高的可控性。当洪水位超过坝顶的特定高度（可以预先设置）时，泵站将开始工作，这将使液压活动坝的坝面下降并确保洪水排放。水坝可以基于河流的蓄水量。如果河床的宽度超过10米，可以在任何地质条件下使用；如果重力坝坝顶的宽度较窄，则在大多数情况下可以使用双曲率拱坝的曲率，它不怕泥沙沉积；它不受漂浮物的影响；大坝释放迅速，不影响防洪，结构牢固可靠，坝面升起后具有很强的抗洪冲击能力。形成了稳定的支撑墩坝结构，机械结构科学，河道内未设置支撑墩等阻水物。放下可移动的坝面后，坝体仅比原始坝顶高25 cm，在没有坝的情况下也能达到相同的泄洪效果。泄洪，冲沙和漂浮物的排放都很好，在雨季的河流上看不到任何物体，也不影响防洪。它还不影响运输，维护和管理成本非常低，并且大坝类型具有较长的使用寿命，而无需人员管理。

液压升降坝产品的应用范围很广泛，而这个也可以说是它的一个特点。可以广泛使用在水里灌溉、发电以及城市美化等方面。尤其是针对城市河流梯级开发，以及形成宽阔的水面有重大的作用，对城市来说这是一种可以增加风光带的主要设备，在坝上可以形成生动的瀑布景观，对于提升城市中环境登记，改善生态环境有很重要的作用。

液压升降坝结构设计特点是，在闸门上不会设置传统的工作桥墩，启闭机安装在启闭机的机房内部，不显露在外面，这样能够形成美丽的景观效果，满足人们越来越高的美观需求。液压合页坝适用于宽闸门孔（1 m-60 m）和小水位差（1-5 m）。由于其设计范围广，可节省多个桥墩，不仅结构简单，而且节省了大量的土建投资

液压升降坝产品特点

　　1、成本低

　　液压升降坝产品的承办要比同规格的其他产品要低，只是传统橡胶坝的几分之一。而在

　　活动坝部分和普通的翻门板是一样的，总之在整体结构上要投入的资金比较低。

　　2、结构简单，易于建造

　　液压升降坝产品与传统的相比，个特点是坝体跨度大，结构也很简单，具有可靠的支撑性，搭建的时候比较方便。

　　3、自动化程度高，操作灵活

　　液压升降坝产品有着灵活的操作系统，采用浮标开关，实现了自动化的操作，即便是无人管理也没有问题，因为系统会根据洪水的涨落来自动实现升降。

产品的耐久性比较好，平时的时候只要做好坝扇面结构以及液压系统的正常维护可以了。另外在升起坝面后，可以形成一个稳定的机构，在力学上这种三角支撑是科学的，因此可以有效的抗击洪水冲击力。一般使用寿命也比较长，可以用五十年以上。
