液动调节宴门 旋转堰门原理材质

安装启闭装置,将丝杆穿入启闭机,注意使启闭机 、丝杆轴心、堰门对称 必须在一条铅垂线上。

在堰门的安装中,应对密封面做好保护,不得损坏。

液动调节宴门的构成：

1、堰框

、导向槽

3、密封副

4、堰板

5、液压缸超声波液位传感器检测堰门两侧水位转换为电给控制，控制驱动堰门两侧油缸驱动堰板在导向槽中上下，导向槽的两侧及底部装有橡胶密封件起到密封作用(可做三面或四面密封)，同时油缸带有位移传感器，能控制堰板在任意位置停止，在停电实时，控制上游水位、冲洗、防倒灌等多种功能。

轴套 PTEF（聚四氟乙烯）

技术要求

设备技术要求

液动旋转堰门（框式）利用液压缸进行堰门的启闭，在需要泄洪时能迅速打

开行洪，在下游液位达到设定值时能迅速关闭，保证上游安全。在突发停电的情

况下，当进水侧液位达到一定高度，堰门可自动开启，确保行洪安全可靠。

液动下开式堰门铸铁堰门，不锈钢堰门该设备是荣程水利生产的0多种闸门中的一种规格闸门，主要有堰门、液压(含油站和附件)、超声波液位计、控制等组成，为方便后期检修，一般堰门前后预留检修闸槽。

（产品）主要由启闭装置、启闭机架、启闭丝杆、丝杆套管、门体、止水夹板等部件组成。

河北省兴淼水工设备厂是一家采用先进的企业管理模式，拥有高素质专业队伍的高新技术公司。我们主要从事水工机械、启闭机、闸门设备的设计、技术开发、销售、制造、安装一体化的现代化规模型水利工程机械生产企业。

我厂具有精良的生产设备，雄厚的技术力量，完备的检测手段和健全的质量保证体系。产品结构合理、性能可靠、品种齐全，经水利部质量检测中心检测，各项技术指标均达到部颁标准，良好的市场销售网络和服务体系，产品销往30个省、自治区、直辖市且已出口越南、新加坡。

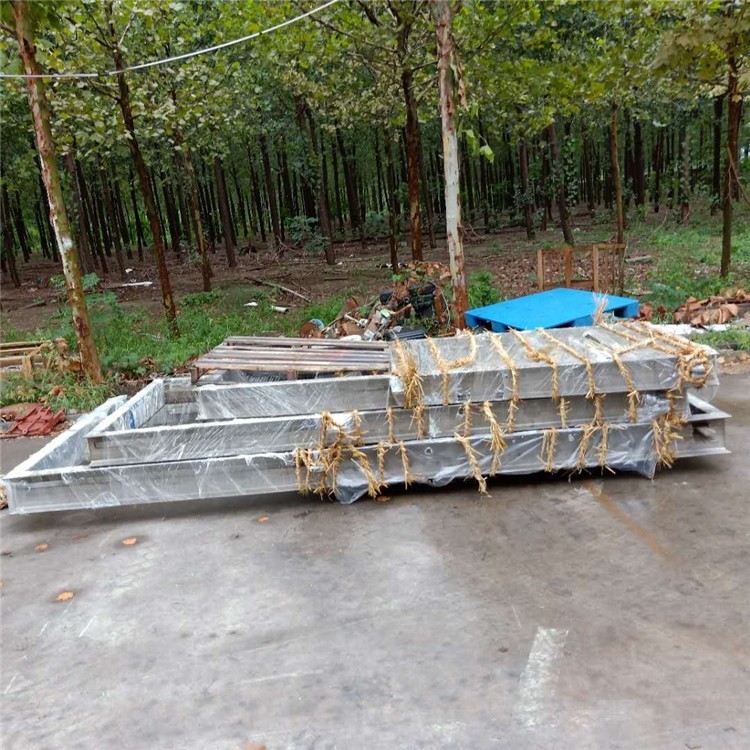

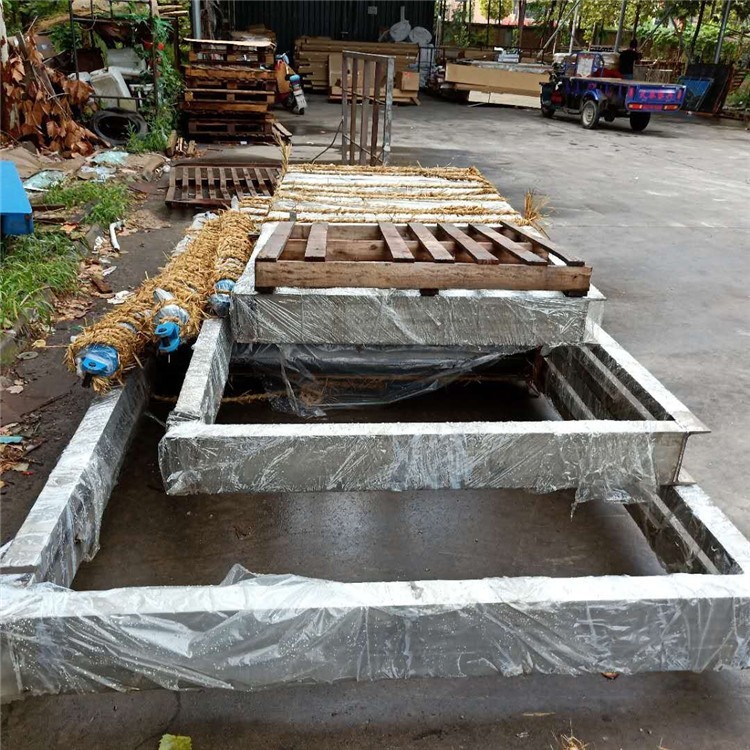

兴淼堰门待发货

产品说明：我公司生产的调节堰门共分三类：铸铁堰门(TYZ)、钢制直动式堰门(TYG)、钢制旋转堰门(TYX)。 工作原理及构造: 调节堰门主要用于控制和调节水位，也可用于配水、排水等场合。TYZ型由铸铁制成，耐腐蚀性好，结构简单，价格便宜，在关闭状态有较高密封要求时，可在门框上镶铜密封面，宽度一般不超过2m。 TYG型为钢制结构，橡胶密封，三面止水，可不受规格限制，适用于任意场合，当采用不锈钢制作时，使用寿命长。 TYX型密封效果好，几乎达到“0泄漏”状态，适用宽度可达5m以上，但调节水位一般在800mm以下，特别适用于交替运行的氧化沟排水，或大型配水井配水，配套专用启闭装置。

液动下开式堰门产品概要：
1，特点：a,结构紧凑，堰门向下开启，不占用上部的安装空间，不影响地面上的景观；b，堰门可停在任意的高度位置；c,堰门可以就地或远程；d，可以双向密封；e,堰门主要采用不锈钢制成，具有很好的耐腐蚀性；f，维护、保养简单方便，使用寿命长。
2，用途：液动下开式堰门用于管道、箱涵或渠道中。可以起到冲洗、防倒灌、调节流量的作用。该设备向下开启，不占用上部空间，故称下开式堰门。

液动下开式堰门安装流程：
（1）检查地基尺寸，清理凹槽中的垃圾物;
（2）将底座用膨胀螺栓固定住基坑底部并校平，平面度控制在±2mm;
（3）将下开式堰门吊于底座上，用起吊装置将堰门吊住，不让堰门框架承力；
（4）调节堰门两侧的调节螺杆，使堰门垂直，垂直度控制在5mm内；
（5）制模板二次浇注下开式堰门；
（6）待水泥凝固后才能松开起吊装置，安装完成。

可调节堰门安装与调试:
1、电动启闭机、电动头安装按随机配套电动头《安装使用说明书》安装调试操作使用。

2，将堰门的门框埋入部分预留孔洞并用斜块垫平、校正、使堰门导轨与铅垂线重合,偏差应小于1/500,然后将门盖插入门框,进行二次浇灌,待混凝土养护后,用地脚螺栓将其紧固。
安装启闭装置,将丝杆穿入启闭机,注意使启闭机中心、丝杆轴心、堰门对称中心必须在一条铅垂线上。
3、
4、调整丝杆中心后,将启闭机底板与预埋钢板焊固。
5、必须在丝杆顶端装上锁紧螺母，以防下开时超限，使调节堰门及丝杆掉入池中，造成损失。
6、安装丝杆护罩，用螺栓紧固在启闭机顶部。
7、检查堰门密封情况,如有严重渗漏现象,可将门框两侧的压紧装置作适当调整,直至达到理想的密封效果为止。
