水利工程循环式格栅除污机用途

格栅除污机的优点与注意事项：

1、该设备的大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管的情况下可保证连续工作，全过水断面清污。

2、每2米一道齿耙，齿耙线速度6米/分钟，清污效率高。栅体过梁支撑于混凝土基础之上，使清污机整机运行平稳，工作可靠。

3、齿耙栅条一定深度，把附着在栅条上的污物带到清污机顶部，完成翻转卸污，保持过水断面清洁无污物。

4、牵引链条一般为全不锈钢材质保证水下工作无锈蚀，免。

5、设置了过载保护装置，在设备发生故障时，会产生声光并自动停机，可以避免设备超负荷工作。

购买基本参数
1、方法(机械设备)总宽 2、方法深度11 3、入料宽高比 4、耙齿间隙 5、安装角度 6、机架原材料 7、耙齿原材料 8、别的要求

A．机械保护措施：在传动链轮中设有安全销，能在过载情况下瞬间切断安全销，预防传动件损坏。
B．电气保护：在电气设计中设有过流保护，保证在设备出现故障后能有效地保护电机不被烧坏。

兴淼循环式齿耙清污机按水流方向耙齿链类同于格栅，在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。整个工作过程是连续的，也可以是间歇的。
耙齿链运转到设备的上部时，由于槽轮和弯轨的导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。

该设备广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口，自动拦截并水中的漂浮物，保证下道工序的正常运行;也可用作纺织、印染、屠宰、制革、造纸、制糖、酿酒、食品加工中的固液分离。该设备是由ABS工程塑料、尼龙或不锈钢制成的特殊形耙齿，按一定的排列次序装在耙齿轴上形成封闭式耙齿链，其下部装在进水渠水中。当传动带动链轮作匀速定向时，整个耙齿链便自上而下运动，并携带固体杂物从中分离出来，流体通过耙齿间隙去，整个工作状态连续进行。由耙齿的特殊结构形状，使耙齿链携带杂物到达上端反向运动时，前后耙间产生相对自清运动，杂物依靠重力脱落，同时设备后面可设置一对胶板刷，以保证每排耙齿运动此位置时都能彻底的刷净。

名称 单位 数值
结构形式  回转齿耙式
数量 套 2
格栅宽度 mm 650
渠道深度 mm 2635
齿耙间隙 mm 5
安装角度 ° 70
牵引速度 m/min 2
卸料口高度 mm 1200
电机高度  2205
主要材质
机架 ―― 不锈钢
胸墙板（挡渣板）  不锈钢
齿耙 ―― 不锈钢
驱动轴 ―― 不锈钢
牵引链 ―― 不锈钢
挡板  不锈钢

兴淼抓斗式清污机产品优势

1，格栅和水流形成35°角，因为折流的形成，即使厚度小于格栅缝隙的许多污物也能被分离出来；
      2，格栅装备有冲洗装置，挡耙装置，具有自净功能；
      3，圆柱形结构使格栅比传统格栅过水流量增大，水头损失减少，而且格栅前的堆积平面减少；

清污机主要产品特点
（1）结构紧凑，整机性能好，通水面积大，运行稳定可靠。
（2）操作简单，清污效果好，效率高，寿命长。
（3）维修方便，栅体水下部分无固定螺丝。
（4）格栅回转循环、捞渣、除污工作实行全自动控制。

（5）具有自动、点动、急停、切断等控制功能，便利运行与维护保养。
（6）每台清污机配置一套控制箱（户内）,电气元件全部采用国内外产品，并可根据用户要求预留PLC接口。
（7）具有机械、电气双重过载保护装置。

主要部件结构要求

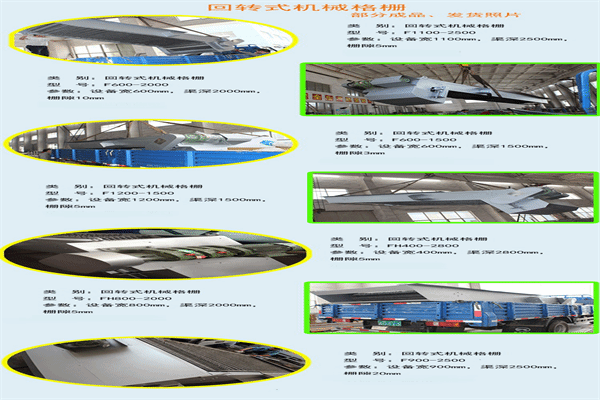

回转式机械格栅关键由声卡机架、驱动器设备、耙齿及胸骨板、导向性设备、牵引带链设备、电气控制柜等构件构成，关键构件表层防腐蚀。
（1）声卡机架
声卡机架材料为不锈钢板，前后左右水位线差挺大时（≧1m）声卡机架零部件不形变；声卡机架两边与格栅井间留出空隙，要避免废弃物根据；声卡机架服务平台处的两边设定安全性联接橡胶支座。

驱动装置

材质
格栅框架 碳钢防腐
耙齿 不锈钢(SS304)
传动部件 不锈钢(SS304)
验收标准
设计、制造、试验及验收均执行建设部行业标准CJ/T3848-1995〔平面格栅除污机〕。

其他技术说明
8.1出厂检测与验收
每台设备经检查试验合格,并附有产品合格证、使用维护说明书、外购件的质保书和合格证。
设备出厂前，在厂内进行整机空载试运转，检验项目应包括：外观检查、各种材料的检验、齿耙额定载荷的检测、链条各链板与销轴的连接检查、机座的焊接和紧固件连接的检查、噪声的检测、以及其他项目的检测。

8.2现场安装与验收  8.2.1设备到现场后，我方的技术代表到工作现场负责安装。
8.2.2在全部设备安装后，我方负责进行运行调试和现场测试，并进行工作现场培训。调试后，清污机空转试验不少于4小时。测试内容及测试结果满足标书的各项技术要求，并得到买方的认可。测试记录交予买方。如测试结果不符合要求，我方负责免费更换。
设备名称、设备型号、主要技术参数、电机功率、电压等级、出厂日期、出厂编号等。
