陕西卷扬启闭机&螺杆启闭机

卷扬启闭机单向移动式启闭机的主提升机构直接紧固在台车或门形构架的上平面上。而双向移动式启闭机的主提升机构设置在台车或门形构架上平面的小车上，小车沿轨道行走的方向与台车或门形构架的移动方向成垂直。通常也称双向移动式的台车或门形构架为大车架。台车式移动启闭机通常行走在闸门门槽顶部平面或平面以上的混凝土排架上，门式移动启闭机仅行走在闸门门槽顶部平面上。门式启闭机门架腿上有时也设回转式悬臂吊钩以便起吊其他设备，从而构成多用途门形移动式启闭机。

该产品随着吊距的增大，可设置三体型式或传动轴支座。该产品工作原理：该机采用YZ系列电动机，当启闭机工作时，电动机须逆运转力，通过联轴器的传递，使钢丝绳在螺旋槽内收进或放出，使闸门得以升降，达到启闭的效果，交流制动器，可使闸门停留在任何所需的位置，漏电自动器，当电路出现漏电故障时，可自动漏电，从而对启闭机得到保护，故障排除后即正常运转。卷扬启闭机分为固定式和移动式，型号有QPQ平板闸门卷扬启闭机、Q-P-K快速卷扬启闭机、QPG高扬程卷扬启闭机、QHQ弧门卷扬启闭机。3-160T，共十多种规格。可按客户需求定做。

启闭机零部件的受力和运动情况

经常对卷扬式启闭机进行必要的维护作业可以减少磨损，消除隐患和故障，保持设备始终处于良好的技术状况，以延长使用寿命，减少运行费用，确保安全可靠地运行。清洁是针对启闭机的外表、内部及制动轮圆周面、电器接点、电磁铁吸合接触面和周围环境，定期进行清洁。启闭机房内外门窗一周清扫一次，场地上的工器具应及时整理，摆放整齐。紧固是对压力油系统中的螺纹管接头、密封用压盖螺栓等进行紧固，防止松动造成漏油，对基础、法兰等各种定位螺栓、高强螺栓、钢丝绳压紧螺栓和吊具联接螺栓进行紧固，如松动会改变被联接零部件的受力和运动情况，并构成事故隐患。
  
调整:①对轴瓦与轴颈、滚动轴承的配合间隙、齿轮啮合的顶、侧间隙、制动器闸瓦与制动轮之间的松闸间隙调整。②对制动器的松闸行程、离合器的离合行程、安全限位开关的限位行程和闸门启闭位置指示行程进行调整。③对转动皮带、链条等松动及弹簧弹力大小的调整。④电流、电压、制动力矩、启闭机的流量压力、速度等调整。

润滑:对启闭设备中有相对运动的零部件，均需保持良好的润滑。大气中的灰尘进入设备内，会加快设备的磨损和局部的堵塞，还会造成润滑剂的老化和设备的锈蚀，导致设备的技术性能下降，噪声增加，所以机电设备的清洁工作看似简单，实际上是维护保养的一种主要方式。

螺杆式启闭机型号和工作环境要求*，A:带现场按钮；F：带 4-20mA 信号输出；S：带手动减速箱 Z：整体型；T：整体调节型。

启闭机闸门参数设计：

闸门止水的方式，确定用的是双向止之水还是单向止水，是后止水还是前止水，止水面材质的要求。

1、闸门止水的方式，确定用的是双向止之水还是单向止水，是后止水还是前止水，止水面材质的要求。
  2、提供水流方向。
  3、工作的水头和设计校核水头。
  4、吊点数和吊点中心距离。
  5、设计确定用的启闭机型号和启闭机的吨位，还有螺杆的长度。
  6、泥沙和水质等一些水文信息。
  7、提供闸门结合面的土建布置图纸。

运行原理：

闸门的安装简易说明：

1.闸门制造安装应按设计图纸要求，并参照《水工建筑物金属结构制造、安装与交接验收规程》的有关规定进行。
2、铸铁闸门必须根据设计要求的方位安装，不许反装。闸门的中心线应与闸门孔口中心线重合，并保持垂直。门框须与混凝土墩墙接和紧密。安装时必须采取可靠措施固定，防止浇筑混凝土时变形。闸门及启闭机安装后，须保证启闭自如。
3、平板闸门门槽预埋件的安装须设固定的基准点，严格保证设计要求的孔口、门槽尺寸、垂直度和平整度。
4、门槽预埋件安装调整合格后，应采取可靠的加固措施。如采用一次浇筑混凝土的方法，门槽预埋件须与固定的不易变形的部位或专用支架可靠的联接固定，防止产生位移和变形；如采用*次混凝土浇筑的方法，对门槽预埋件必须与一次混凝土的外伸钢筋可靠联接固定。沿预埋件高度，工作面每0.5米不少于2根联接钢筋，侧面每0.5米不少于1根联接钢筋。一次混凝土与二次混凝土的接合表面须凿毛，保证接合良好。
5、门槽安装完毕，应将门槽内有碍闸门启闭的残面杂物清楚干净后，方可将闸门吊入。
6、单吊点的闸门应做平衡试验，保证闸门 起吊时处于铅直状态。
7、闸门预埋件及钢闸门的制造，参照《水工建筑物金属结构制造、安装与交接验收规程》的有关规定执行。
8、平板闸门在安装前，应先在平台上检查闸门的几何尺寸，如有变形应处理至合格后方可安装水封橡皮。水封橡皮表面应平整，不得有凹凸和错位，水封橡皮的接头应用热补法联接，不许对缝绑札联接。
9、闸门安装好，处于关闭位置时，水封橡皮与门槽预埋件必须紧贴不得有缝隙。
10、闸门启闭机 的安装，按有关规定和要求进行。启闭机安装后，应吊闸门在门槽内往返运行自如。

结构特点

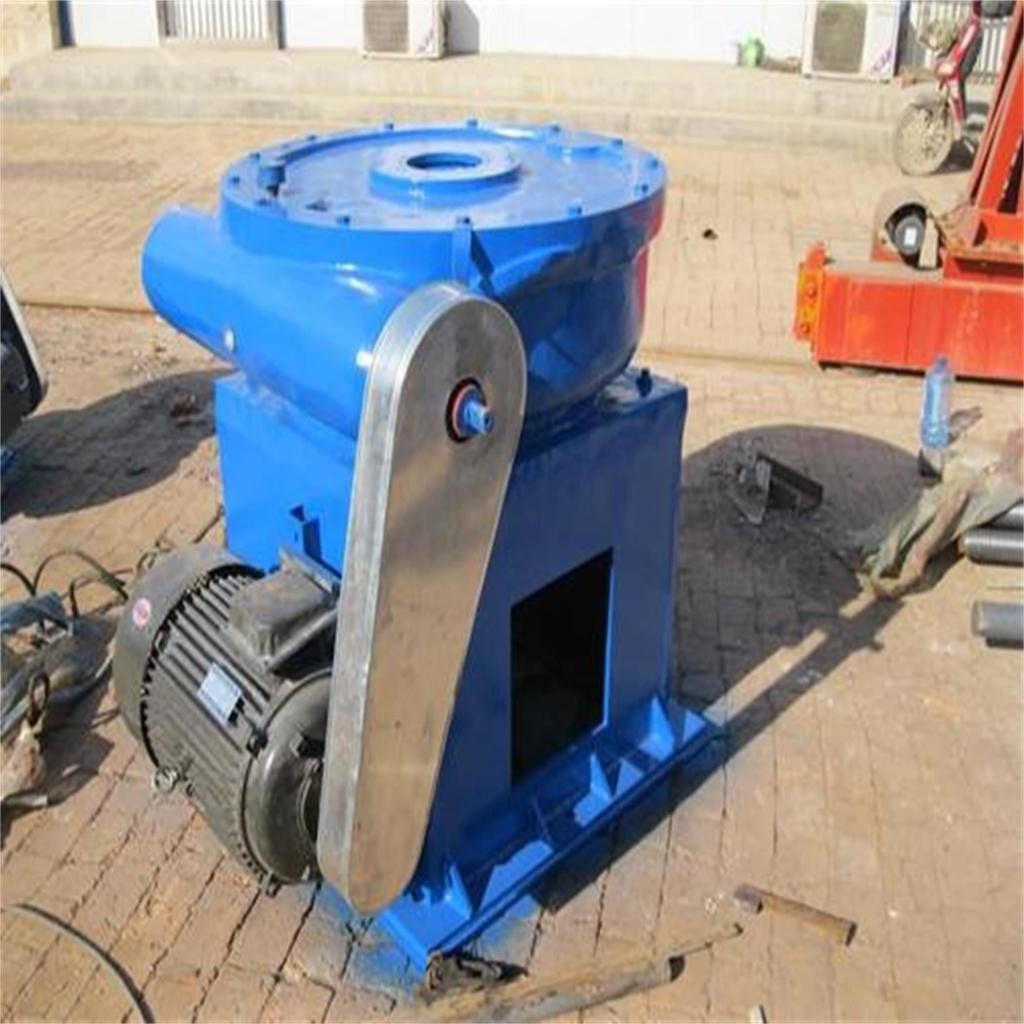

螺杆式启闭机的传动是由电动机过皮带传动带动蜗轮,然后蜗轮和螺母的平健联接实现螺母转动。从而使螺杆上、下升。该启闭机中的主要零件螺杆和蜗杆均采用45#碳素钢材料制作,蜗杆齿面采取高频淬火工艺处埋,并通过专用磨床磨消。该机电器部分底座内防雨，防潮且美观大方，

该机不但有启闭力,而且还有一定的闭门力,可以实现良好的闭门效果。

该机自锁性能好,可使配套闸门停留在任何高度位苦,而目闸门的启闭高度和上下极限位置,均可由本机所起的机械式高度计来调控实现。另可据用户要求15吨以上启闭机配置过载保护装置。

侧摇式启闭机规格有1T- 5T。本厂是研发、生产、销售启闭机、闸门的综合型厂家，是融设计、铸造、机加工、组装为一体的专业生产型企业。主要产品为水利用闸门、启闭机、工程橡胶等。该类产品适用于各种水利、电力建设、城市给排水工程、污水处理、排涝泵站、农田灌溉、水产养殖等工程。   产品启闭灵活，经久耐用，封闭性能佳，自动化程度较高，是水利工程理想的机械设备。

螺杆启闭机调试方法及注意事项：

1、当启闭机在无荷载的情况下，保证三相电流不平衡不超过正负10%，并侧出电流值。

2、对于上、下限位的调节：当闸门处于全闭的状态时，将上限为压紧上行程开关，并固定在螺杆启闭机的螺杆上；当闸门处于全开时，将下限位盘压紧下行程开关，并固定在螺杆上。

3、对于启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。

4、安装后，一定要做试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检侧安装是否符合技术要求。

新河县兴淼水工

启闭机除锈方法：

启闭机表面干燥清洗干净后可用过滤的干燥压缩空气吹干，或者用120~170℃的干燥器进行干燥，也可用干净纱布擦干。

被防锈物的表面预处理方法：

1)表面清洁：清洗_依被防锈物表面的性质和当时的条件，选定适当的方法。一般常用的有溶剂清洗法、化学处理清洁法和机械清洁法。

2）表面干燥清洗干净后可用过滤的干燥压缩空气吹干，或者用120~170℃的干燥器进行干燥，也可用干净纱布擦干。
