直连液压启闭机/侧摇式螺杆式启闭机操作步骤

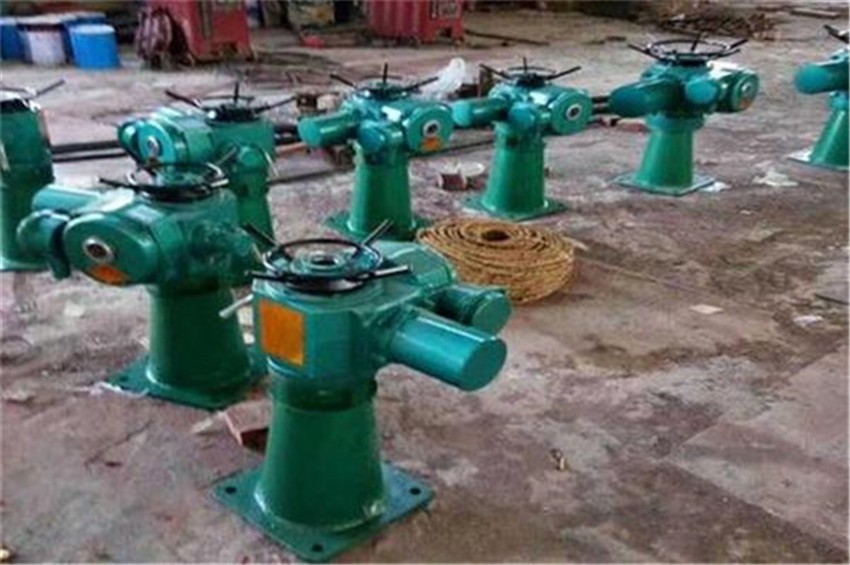

结构特点

螺杆式启闭机的传动是由电动机过皮带传动带动蜗轮,然后蜗轮和螺母的平健联接实现螺母转动。从而使螺杆上、下升。该启闭机中的主要零件螺杆和蜗杆均采用45#碳素钢材料制作,蜗杆齿面采取高频淬火工艺处埋,并通过专用磨床磨消。该机电器部分底座内防雨，防潮且美观大方，

该机不但有启闭力,而且还有一定的闭门力,可以实现良好的闭门效果。

该机自锁性能好,可使配套闸门停留在任何高度位苦,而目闸门的启闭高度和上下极限位置,均可由本机所起的机械式高度计来调控实现。另可据用户要求15吨以上启闭机配置过载保护装置。

侧摇式启闭机规格有1T- 5T。本厂是研发、生产、销售启闭机、闸门的综合型厂家，是融设计、铸造、机加工、组装为一体的专业生产型企业。主要产品为水利用闸门、启闭机、工程橡胶等。该类产品适用于各种水利、电力建设、城市给排水工程、污水处理、排涝泵站、农田灌溉、水产养殖等工程。 　　产品启闭灵活，经久耐用，封闭性能佳，自动化程度较高，是水利工程理想的机械设备。

安装特点：

1、侧摇启闭机采用螺杆螺旋传动实现对闸门、堰门的启闭。传动螺杆均采用梯形螺纹并设有平面轴承，具有安装维护简单，操作轻巧灵活等特点。

2、电动启闭机采用正齿轮—蜗杆—蜗轮二级减速，满足转速慢，转矩大的工作状态。

3、行程控制机采用十进计数器原理，控制行程的误差0.5%，转矩保护控制是通过蜗杆产生轴向位移，来达到保护电器的原理。

4、根据环境的要求可分为普通型、户外型、防爆型以满足不同的要求。

5、开度指示采用齿轮传动，精确可靠，并具有开闭信号灯光指示。

螺杆启闭机调试方法及注意事项：

1、当启闭机在无荷载的情况下，保证三相电流不平衡不超过正负10%，并侧出电流值。

2、对于上、下限位的调节：当闸门处于全闭的状态时，将上限为压紧上行程开关，并固定在螺杆启闭机的螺杆上；当闸门处于全开时，将下限位盘压紧下行程开关，并固定在螺杆上。

3、对于启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。

4、安装后，一定要做试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检侧安装是否符合技术要求。

卷扬式启闭机 运行前的检查内容应包括：
（1）锁定装置应退出，启闭机控制柜应挂上标示牌；
（2）开度指示器、上下限位开关及超载限制器应处于良好状态；
（3）各转动部分、开式齿轮等应无卡阻障碍物，防护罩应完好，并与转动部位无擦刮现象；制动器是否灵活可靠；
（4）钢丝绳是否有锈蚀、断丝、绳端固定装置是否牢固；
（5）控制柜内的电气设备是否完好，接线有无松动；各接触器、继电器等是否接合良好。
卷扬启闭机 比较常见，多用于平面闸门和弧形闸门上，主要用于靠自重，水柱和其他加重方式关闭孔口的闸门和短时间全部开启的闸门。弧形门需要专用弧门卷扬启闭机。大型水库，船厂，水电站等选择比较多。 螺杆启闭机也很普遍，主要用于需要下压压力的闸门上。大型的螺杆启闭机还可以操作深孔闸门，小型的螺杆启闭机一般用手摇和手电两用。选择比较广泛，水库，渠道，水产养殖，污水处理，水电站等都有选择。

手摇机构；

机构工作级别为Q3-中，Q4-重时（增加的费用）；

非本公司常规配置的过载保护及高度显示装置及其他附加要求；

加长部分钢丝绳（单机超过40米时）；

用户提供图纸与本公司比较，增加的材料部分及选用超高性装置部分；

本系列启闭机技术参数，如有变更，恕不另行通知，以公司*资料为准。

 新河县兴淼水工设备厂常年生产各种型号螺杆式启闭机 卷扬式启闭机 铸铁闸门 钢制闸门 铸铁镶铜闸门 铸铁拍门 拦污栅 回转式清污机 橡胶止水带等。
