手摇螺杆式启闭机一般由液压系统和液压缸组成·在液压系统的控制下，液压缸内的活塞体内壁做轴向往复运动，从而带动连接在活塞上的连杆和闸门做直线运动，以达到开启、关闭孔口的目的。

手摇螺杆式启闭机又称为手动螺杆启闭机,它是一种采用于人力操作的平面闸门启闭机设备。它具有自锁功能,闸门可停留在任何位置。并且配有防盗嘴及专用扳手,具有防盗水功 能.螺杆启闭机具有转向变速快，手摇启动。摇动轻巧，启闭灵活等优点。它的结构由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮、压力轴承、手摇柄等组

辅助装置

　　辅助装置包括油箱、油管、管接头、压力表、滤油器等.油箱的用途是储油和散热,并能沉淀油中杂质,分离油中的空气和水分等.油管、管接头把动力装置、调节控制装置、液压缸连接起来,组成一个完整的液压回路,液压油中杂质会使运动零件磨损,增加泄露和减少元件的寿命,甚至堵塞阀组等,影响液压系统的使用,设置滤油器对液压油进行过滤是十分必要的。

性能比较；

按液压缸分类

　　液压缸是液压传动中的执行元件,把液压油的液压能转化为机械.液压缸由缸体、端盖、活塞、活塞杆、吊头等零件组成.根据液压缸内压力油的作用方向可分为单作用液压缸和双作用液压缸两类.单作用液压缸常是柱塞式或者套筒,也可以是活塞式.双作用液压缸形成两个油腔,两个油腔都

维护保养

　　液压系统调试完毕后，应对油箱中油液进行更换，初次使用半年后应更换一次油液，以后每隔一年更换一次，每次换油时都要对油箱内部进行清洗，以保证液压系统的正常工作；对所有滤油器滤芯定期进行清洗，如果滤芯堵塞严重或者已损坏，应及时清洗或更换。

手摇螺杆式启闭机采用液压缸的往复运动，实现对平板闸门快速平板门，弧形门及人字门等闸门的启闭，特别适用大型闸门的启闭，它具有极限位置保护和过载保护，缓冲，锁定调速等功能以及造价低，安装方便，使用寿命长等特点。

邢台液压式启闭机使用方法说明书

螺杆启闭机调试方法及注意事项
1、当启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%，并测出电流值。
2、对于上下限位的调节：当闸门处于全闭的状态时，将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时，将下限位盘压紧下行程开关并固定在螺杆上。
3、对于启闭机的主令控制器调整，必须保证闸门升降到上、下限位时的误差不超过1cm。
4、安装后，一定要作试运行，一作无载荷试验，即让螺杆作两个行程，听其有无异常声响，检测安装是否符合技术要求。


螺杆启闭机的安装步骤
1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180o；启闭机底座与基础布置平面的接触面积要达到90%以上；螺杆轴线要垂直闸台上衡量的水平面；要与闸板吊耳孔文和垂直，避免螺杆倾斜，造成局部受力而损坏机件。
2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘。螺杆的下方与闸门连接。
3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行试调和试运转。

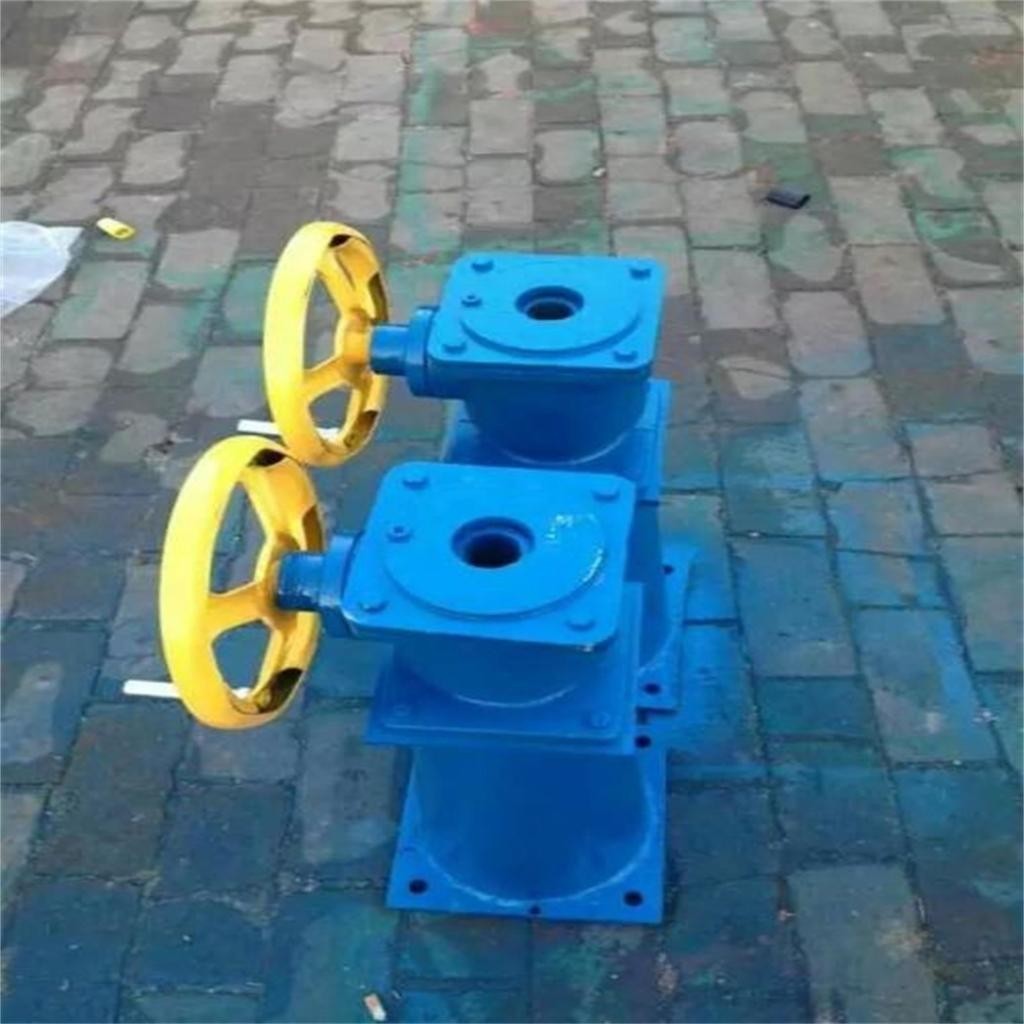

图片系列
