电动（手动）垂直式调节堰门技术说明
一、主要技术参数
二、主要结构及工作原理
堰门主要由电动驱动装置、连接杆、圆锥齿轮减速器、机座、螺杆、堰门本体（铜合金密封）护罩等部件组成。
电动堰门≥1800时采用双吊点垂直升降。 1、主要结构
(1) 门框由优质铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的滑轨。

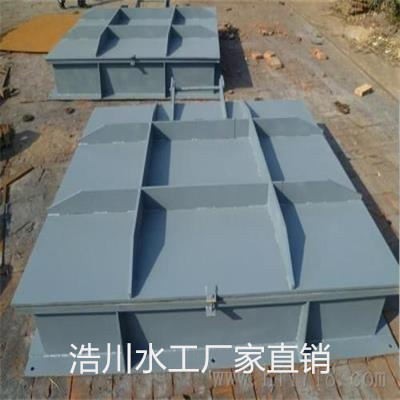

门体为优质铸铁整体铸造的方形平板，并在迎水面自带“＃”字形的加强筋，加强筋的间距为250-350mm之间。门体平面精加工。门体两侧精加工与门框侧槽配合，形成上下滑轨。堰板具有足够的强度以承受水压力，门板升降灵活。吊耳与门体整体浇铸，吊耳的销轴孔用镗床加工。

冲洗功能：

超声波液位传感器检测堰门上游水位，当上游水位较低时，堰门向上关闭，实现拦蓄，当液位达到设定值时，同时检测堰门下游水位，当下游水位较低时，堰门向下快速开启，利用堰门两侧水位差形成的势能，完成一次冲洗，可以设定每天冲洗的次数

概述
调节堰门与启闭机直联配合，常用于给水、排水、水电、水利工程中水堰水池的调
节和流量控制。
该调节堰门具有结构简单、止水性好；调节范围广、维护管理方便等特点。
、性能及结构

液动下开式堰门安装流程：
（1）检查地基尺寸，清理凹槽中的垃圾物;
（2）将底座用膨胀螺栓固定住基坑底部并校平，平面度控制在±2mm;
（3）将下开式堰门吊于底座上，用起吊装置将堰门吊住，不让堰门框架承力；
（4）调节堰门两侧的调节螺杆，使堰门垂直，垂直度控制在5mm内；
（5）制模板二次浇注下开式堰门；
（6）待水泥凝固后才能松开起吊装置，安装完成。

电动堰门的主要结构：

1、止水夹板采用钢板作侧板，上部与底部用钢管作支撑。侧板内侧经车床精加工。

2、门体由钢板制作，上部中心和下部分别用铰支型式与丝杆和基座连接。

3、密封采用优质橡胶板，用压条与门体固定在底边和两侧边上，确保门体时不漏水。

电动调节堰门采用单点堰板橡胶密封止水式。整机由电驱动装置，阀座，螺杆，连杆，堰门板，橡胶密封板，控制箱及随机配件组成。在用于铸铁闸门和手电筒的两用葫芦中可以详细地看到电气设备的描述。

电动堰门主要由启闭装置、启闭机架、启闭丝杆、丝杆套管、门体、止水夹板等部件组成。

液动下开式堰门结构与特点：可调节堰门主要由电机、减速装置及堰门组合件等组成。电机经减速装置驱动堰门上部丝杆，通过丝杆的上下垂直位移，由铰链机牵引堰门改变与液面的角度，从而达到改变水位、控制流量的目的。

堰门位控制功能：

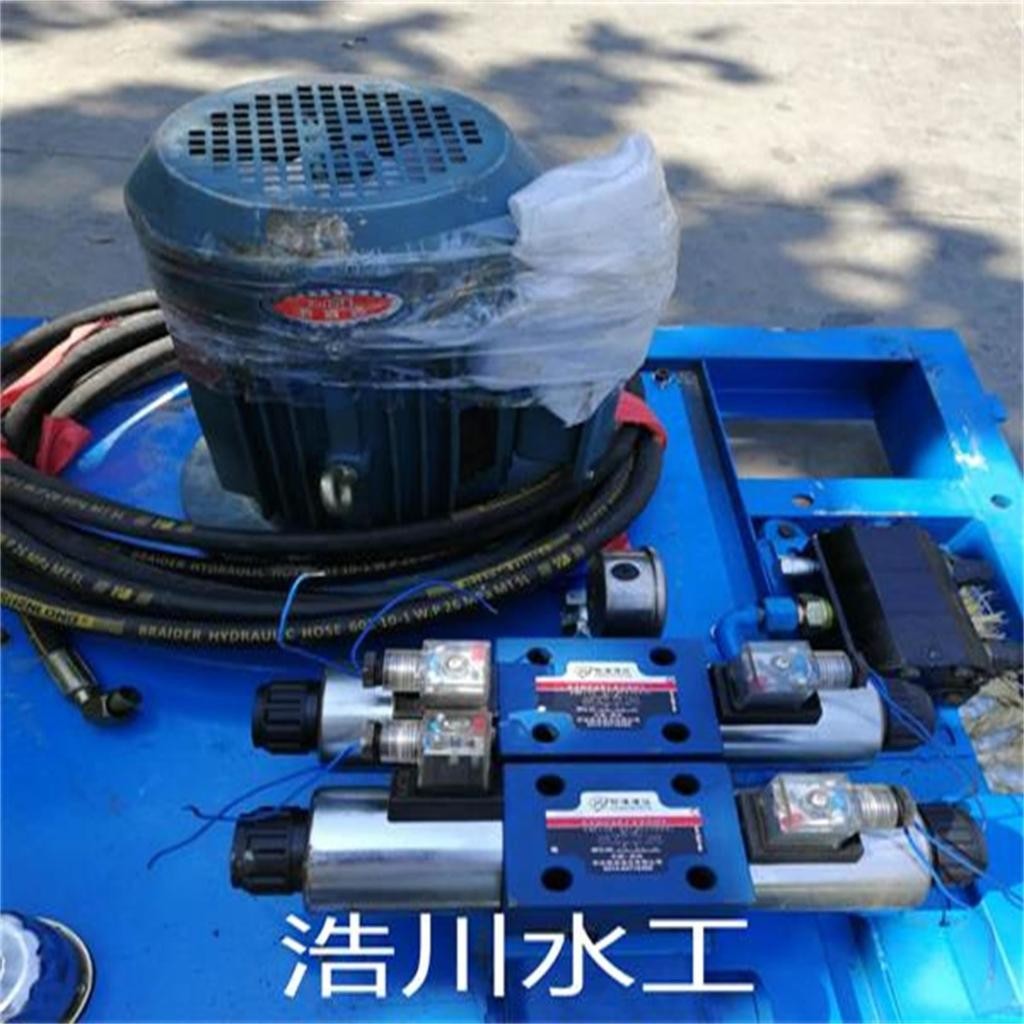

        控制系统通过超声波水位传感器对上下游水位进行检测，同事采集堰门的开度位置信号进行计算后，根据事先设定的水位状态的控制指令驱动油缸工作，精准控制堰门的上升与下降，使水位始终维持预设高度。
流量控制功能：
       控制系统通过超声波水位传感器对上下游水位进行检测，同时检测堰门的开度位置信号进行计算后，发出控制指令调控堰门的上升与下降高度，使排水量达到预设值，实现精准的维持恒定流量。

使用与维护
1、堰门缘水平度3/1000，堰门转动和滑板距离偏差小于1mm，堰门高度偏差+2mm。
2、安装时，先装堰门，用专门的工具定位，使堰门处于垂直位置，测上缘水平度及
至池壁的平行度与距离，调整后作二次浇灌。
3、安装蜗轮螺杆装置及连杆
手摇动蜗杆，转动堰门，检验其灵活性，再安装滑板，保持与堰门转动平面平行，后安装橡皮密封板。
4、试运行
检查安装质量及润滑部位后接通电源，以人工操作电源开关使堰门转动，并按要求调
式。
