液动下开堰门堰门主题结构：

概述
调节堰门与启闭机直联配合，常用于给水、排水、水电、水利工程中水堰水池的调
节和流量控制。
该调节堰门具有结构简单、止水性好；调节范围广、维护管理方便等特点。
、性能及结构
1、型式
堰门结构类似闸门，但其向上为关，向下为开。堰门采用明杆升降式、橡胶密封止水
结构形式，启闭机与门体采用螺杆及连接轴联接。
堰门适合附壁安装形式，其具有平整的内底井壁紧密贴合，堰门孔口制成与井壁孔口
相应的尺寸。
2、可调堰门结构形式为堰门，采用橡胶密封，墙式安装，安装维修时，堰板可从堰
框中取出。

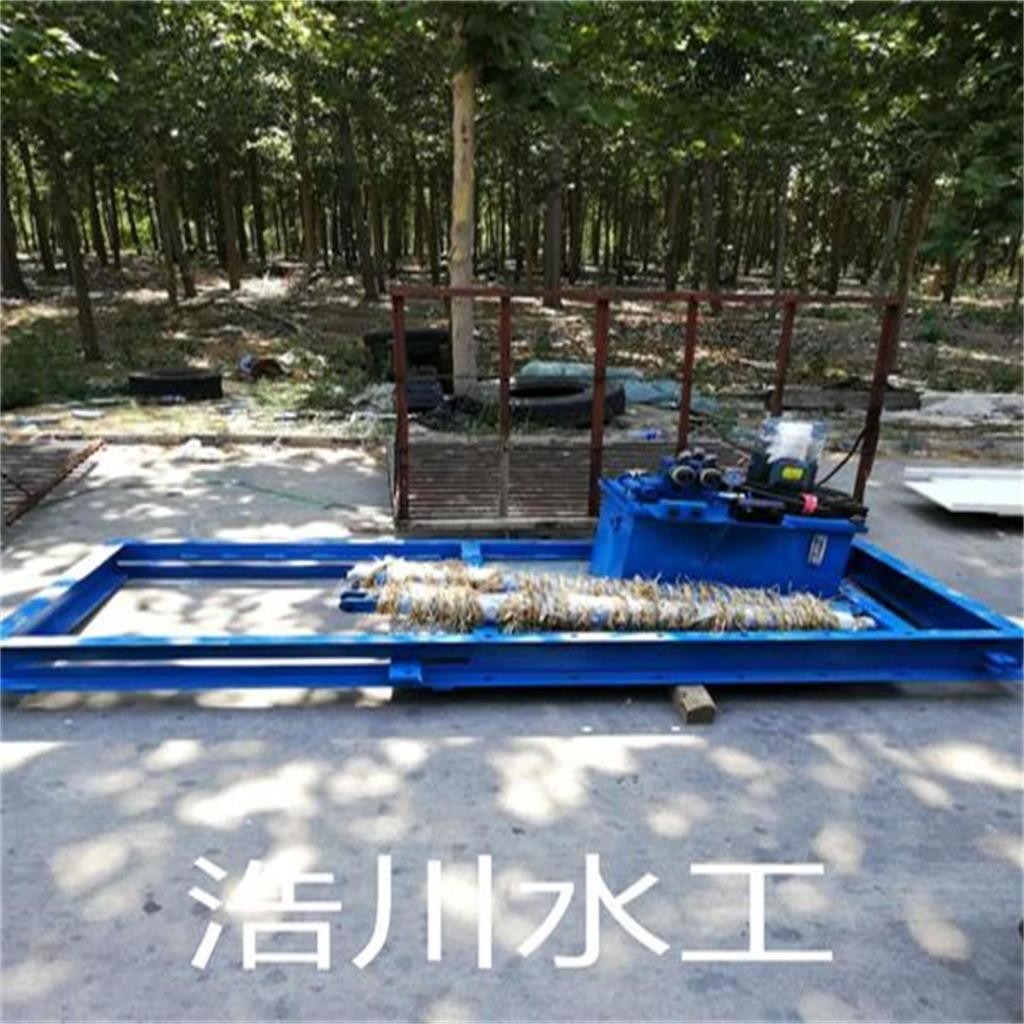

液动旋转堰门（框式）由堰门主体、液压站和电控中心组成，其中堰门主体
由门板、底部框架、油缸、油缸座、密封条及密封板等组成。门板与底部框架通
过回转轴连接，门板可以绕回转轴回转，密封条固定于底部框架上，油缸带动门
板关闭时，将压紧密封条实现密封。
主要零部件材质启闭机架、启闭丝杆、丝杆套管、门体、止水夹板304不锈钢

手电两用启闭机技术说明启闭机主要由电动头、机座、护罩等部件组成。

液动旋转堰门工作原理：
  电动头带动堰口在半径（接近于0°～60°）范围内旋转，从而达到调节水位作用。

适用范围 常用于给水、排水、引水、防汛等水利工程。

液动旋转堰门具有：

1，双吊点电动驱动装置通过传动轴与两端的圆锥齿轮减速箱（位于启闭机座上）联结，由圆锥齿轮减速箱同步驱动二螺杆带动堰门升降。电机转速不大于1500r/min，电源供给为380V，50Hz，3相。防护等级IP65，驱动装置选用AUMA、Rotork、SIPOS等国际知名品牌产品，润滑充分，并设有行程控制开关及过力矩保护装置。电动驱动装置的控制装置与机械机构合为一体。

2，门体为优质铸铁整体铸造的方形平板，并在迎水面自带“＃”字形的加强筋，加强筋的间距为250-350mm之间。门体平面精加工。门体两侧精加工与门框侧槽配合，形成上下滑轨。堰板具有足够的强度以承受水压力，门板升降灵活。吊耳与门体整体浇铸，吊耳的销轴孔用镗床加工。

液动旋转堰门技术要求：

⑴止水夹板采用钢板作侧板，上部与底部用钢管作支撑。侧板内侧经车床精加工。
  ⑵门体由钢板制作，上部中心和下部分别用铰支型式与丝杆和基座连接。
  ⑶密封采用优质橡胶板，用压条与门体固定在底边和两侧边上，确保门体旋转时不漏水。

兴淼水工设备铸造厂关键商品；液动下开启式堰门，生铁镶铜方水闸，生铁镶铜圆水闸，明杆生铁镶铜水闸，不锈钢板渠道闸门，渠道闸门，不锈钢闸门，闸门水闸，除污机，机械格栅，钢坝闸，翻板闸，合叶坝，调整堰门，，转盘式调整堰门，伞齿轮闸门启闭机，手轮试闸门启闭机，手电筒双用闸门启闭机，液压启闭机等。

兴淼产品现实报价，具体请来电洽谈。
