图文简介

概述

调节堰门与启闭机直联配合，常用于给水、排水、水电、水利工程中水堰水池的调

节和流量控制。

该调节堰门具有结构简单、止水性好；调节范围广、维护管理方便等特点。

旋转式调节堰门用途：
DXY型电动旋转调节堰门,主要调节的上部溢流,适用于各类氧化沟,配水井及其它需要调节水位的明渠、水池等构筑物。该堰门具有操作方便、动作灵活、安全可靠，密封性好及维护方便等特点，可实现人工操作或自动操作两种调节方式。在严寒地区，可根据用户要求安装电加热元件以防结冰，保证设备正常运行。旋转式调节堰门，主要调节的上部溢流，适用于各类氧化沟，配水井及其它需要调节水位的明渠、水池等构筑物。旋转调节堰门由电动装置、门体、滑板、门座及挡渣堰等组成。

使用与维护

1、堰门缘水平度3/1000，堰门转动和滑板距离偏差小于1mm，堰门高度偏差+2mm。

2、安装时，先装堰门，用专门的工具定位，使堰门处于垂直位置，测上缘水平度及

至池壁的平行度与距离，调整后作二次浇灌。

3、安装蜗轮螺杆装置及连杆

手摇动蜗杆，转动堰门，检验其灵活性，再安装滑板，保持与堰门转动平面平行，后安装橡皮密封板。

4、试运行

检查安装质量及润滑部位后接通电源，以人工操作电源开关使堰门转动，并按要求调

式。

产品详细说明

产品名称：不锈钢调节堰门

1.产品名称：不锈钢调节堰门

2.产品型号：ZMQF

3.产品规格：200×200~4000×4000

4.驱动方式：手轮式、手摇式、手电两用启闭机

5.适用介质：清水、污水、海水

用途与概述：

        液动旋转堰门适用于城市交替运行的渠道排水，大型配水井及排水系统内排水口（诸如琥泊，堰塘，调蓄池等排水口），以及调蓄池等设施的进水口，主要用来节流蓄水，控制排水流量和调节上游水位等。

液动下开堰门工作原理及构造: 调节堰门主要用于控制和调节水位，也可用于配水、排水等场合。TYZ型由铸铁制成，耐腐蚀性好，结构简单，价格便宜，在关闭状态有较高密封要求时，可在门框上镶铜密封面，宽度一般不超过2m。 TYG型为钢制结构，橡胶密封，三面止水，可不受规格限制，适用于任意场合，当采用不锈钢制作时，使用寿命长。 TYX型密封效果好，几乎达到“0泄漏”状态，适用宽度可达5m以上，但调节水位一般在800mm以下，特别适用于交替运行的氧化沟排水，或大型配水井配水，配套专用启闭装置，仅需注明手动或电动即可，无需另外选用启闭机。

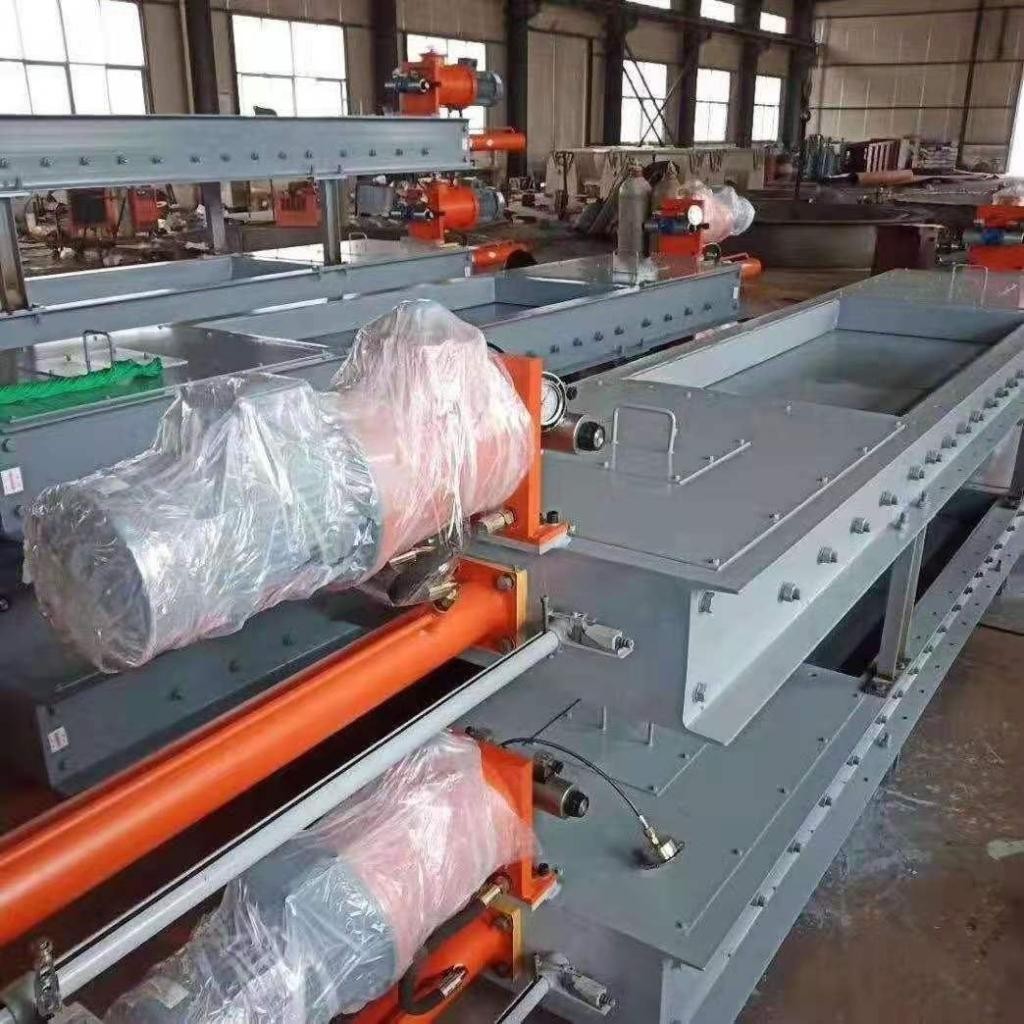

液动下开堰门整体结构亮相

1、适用范围 常用于给水、排水、引水、防汛等水利工程。

2、形式及结构：形式：钢制调节堰门（分水闸门）结构：本设备主要由手电两用启闭机、堰门、门框、堰板、螺杆楔紧装置、密封座、吊耳等部件组成。具有结构合理、封闭性好安装、调整、使用、维护方便、性能可靠等特点。

3、主要技术参数：工作场所、室外 环境温度-30。C~50。C 介质及PH值污水、泥5~10、安装形式 附墙式

产品系列别名参考

产品对比

在水利水电建设中，随着城市用水、景观建设及环境整治和灌溉、发电的需要，翻板闸，水闸和橡胶坝得到广泛的运用。然而，橡胶坝等生产比较复杂，运行时充水(充气)升坝或放水(放气)塌坝时间较长，影响快速截流或泄洪，再加上橡胶易老化的弊端，容易发生质量事故。现在市场上出现大量钢结构闸门，或翻板闸但无论是提升式或卧倒式，单孔都很难适用较宽的河道。钢坝闸是一种新型可调空控溢流闸门，它有土建结构、带固定轴的钢闸门门体、启闭设备等组成。这种钢制闸门适合于闸孔较宽(10米 100米)而水位差比较小的工况(1 7米)，由于它可以设计的比较宽，可以省去数孔闸墩，所以不仅结构简单，可以节省不少土建投资，而且可以立门蓄水，卧门行洪排涝，适当开启调节水位，还可以利用闸门门顶过水，形成人工瀑布的景观效果。

兴淼堰门安装实况

兴淼图片详情仅供参考如有不明之处随时拨打电话，我们24小时开机恭候。
