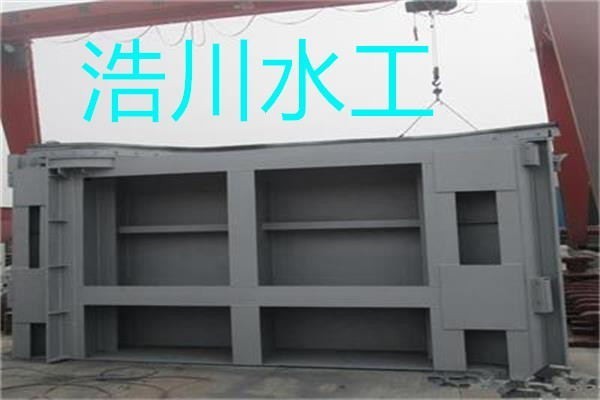

底轴驱动液压翻板闸门 底轴驱动液压翻板闸门（钢坝闸门）是一种新型可调控溢流闸门，它有土建结构、带固定轴的钢闸门门体、启闭设备等组成。这种建筑物适合于闸孔较宽（10m-100m）而水位差比较小（1-7m）的工况，由于它可以设计的比较宽，可以省去数孔闸墩，所以不仅结构简 单，可以节省不少土建投资，而且可以立门蓄水，卧门行洪排涝，适当开启调节水位， 还可以利用闸门门顶过水，形成人工瀑布的景观效果。 底轴驱动液压翻板闸门结构组成   在孔口净宽范围内由左、右相对独立的两扇带底轴的门叶组成，相对孔口中心线呈对称布置， 孔口中心线处的连接结构采用对各向变位有一定适应能力的Q形橡皮。每扇门叶沿宽度方向由多块的门叶结构用螺栓拼接而成，相邻的门叶结构之间设有纵向止水。门叶与底轴间采用螺栓连接。翻板闸门的上游设一道底水封，采用耐磨损高分子合成硬质材料，为延长使用寿命，补偿磨损量，压板上设有预压板弹簧。

该设备在水处理厂、泵站，用于截留水中粗大的悬浮物和漂浮物，防止后处理构筑物的管道、阀门或水泵堵塞，保证水泵和后续工序安全运行。

改进后的翻板闸门具有：结构简单、投资小、施工难度低等优势。 底轴驱动液压翻板闸门结构与工作原理： 底轴驱动翻板闸门，包括液压启闭机、底轴总成、门叶和拐臂，其特征在于:液压启闭机包括液压缸、液压系统和启闭机支撑架，液压缸水平安装在启闭机支撑架上，液压系统固定安装在液压缸缸体的上方，底轴总成包括底轴和底轴支撑架，底轴通过轴承安装在底轴支撑架上，门叶固定套装在底轴的中部，底轴的左右两端分别固定套装有拐臂，拐臂的另一端与液压缸的活塞杆相连，门叶横跨整个河道，在河道的左右两侧设置有封闭的启闭室，启闭室由钢筋混凝土制成，并通过活动盖板封闭，其中液压启闭机、拐臂和渗漏集水井均设置在启闭室内，且液压启闭机、拐臂和渗漏集水井由前到后，从高到低呈阶梯形依次设置。 液压启闭机的优选： 液压启闭机支撑架包括支座本体、支承座、挂勾和横杆，两个支座本体分别通过螺栓左右间隔地安装在同一支承座的上方，

水力自控翻板闸门应用广泛又确保水库安全，实践证明，其功能非一般常规闸门所能及。2、用于水电站：可按当地水文要素，结合装机容量，求得较大经济效益。3、用于航运及农田灌溉：能自动调节水位，满足通航水深及灌溉用水需要。4、用于城市环保：蓄水后既能改善城市生态环境，又能满足城市防洪要求。
