液压合页坝 /液压升降坝/液压翻板闸门使用安装说明书

液压合页坝 /液压升降坝/液压翻板闸门水利部认证产品

专业的品质、努力创新精神、诚信经营、优质的售后服务，是我们公司一贯秉承的宗旨。

我们秉承着“客户是公司成长基础”的理念，致力于为客户提供*解决方案。

液压合页坝供应商:新河县兴淼水工设备厂

 液压合页活动坝 、液压坝 ，液压合页坝设计方案适用于城市景观工程，河道，水库等水利水电工程。

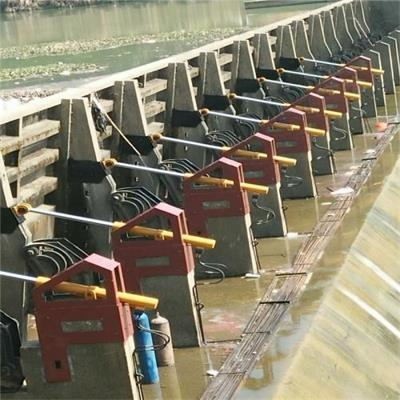

 液压坝由多扇独立控制的闸门组合而成，可以起启闭，也可以别启闭，它利用三角支撑原理，在每扇闸门背后设置两个液压启闭机，通过液压启闭机的伸缩带动闸门进行启闭。液压坝可配置不锈钢、碳钢，混凝土三种闸门，液压缸可采用单节或多节液压缸，活塞杆可采用镀铬或镀阳瓷工艺，并可配置自动化控制柜来实现它的自动和远程控制。

液压合页坝适用于宽闸门孔（1 m-60 m）和小水位差（1-5 m）。由于其设计范围广，可节省多个桥墩，不仅结构简单，而且节省了大量的土建投资。

液压合页坝的结构设计特点是，在闸门上不会设置传统的工作桥墩，启闭机安装在启闭机的机房内部，不显露在外面，这样能够形成美丽的景观效果，满足人们越来越高的美观需求。

工作特点
1、 液压升降坝坝体跨度大，结构简单，易于建造。
2、 液压升降坝液压系统操作灵活，可采用手动开关控制。
3、 液压升降坝低水头水力条件优越。该坝可基本保持原河床，可畅泄洪水、上游堆积泥沙、卵石和漂浮物而不阻水。与传统水闸及类似的橡胶坝相比，过流能力大，泄流量大。特别适用于橡胶坝不宜建造的多砂、多石、多树、多竹和地区的河流。可以调节坝高溢流，可控制上游水位和泄流量。
4、 液压升降坝施工简单，施工工期短，和传统水闸相比，减少了闸墩、大量金属结构埋件及闸门启闭设备，但是混凝土工程量复杂，初期投资节约设备资金，后续维护费用较高。
5、 液压坝属于低水头挡水建筑物，广泛使用于水利灌溉，城市美化环境等方面可形成宽阔的水面。

液压坝主要优点：
1、无论河道多宽，液压坝均可达到同步起落。
2、由于设计合理，折叠液压坝油缸的伸出部分特别短（例如：挡水高度为4米，油缸伸出部分仅为52cm），容易受保护，使油缸不容易生锈，且不易进入泥沙。
3、在没有电力，即所有液压、电器全不能工作的同时，闸门能够落下泄洪，使用更安全。液压坝力学结构科学、不阻水、不怕泥砂淤积；不受漂浮物影响；在损失极小水量的情况下，就能很容易地冲掉上游的漂浮物，使河水清澈；放坝快速，不影响防洪安全；抗洪水冲击的能力强。它攻克了传统活动坝型的缺点，同时它又具备传统坝型的所有优点：它像橡胶坝一样紧贴河床不阻水（比橡胶坝效果更好）；像翻板门坝一样自动放坝行洪，任意保持水位高度；像水闸一样坚固耐用。

十大优点：

1、快速升降坝。结构坚固可靠

（1）单个坝面升降可在30秒之内完成，升降速度完全满足洪水期应急操作的要求。

（2）驱动机构支撑稳固，超强的钢结构可抵御60T的冲撞力。

2、排沙排漂效果好

单扇坝面可进行小幅度调节，漂浮物即可顺利通过；排沙只需单个坝体反复升降，即可将坝基彻底冲刷干净。适用于多砂、多石、多漂浮物、洪水涨落快速的河道以及寒冷的地区。

3、任意高度挡水，行洪能力强

（1）可任意调节坝扇角度，实现任意高度挡水。

（2）坝面倒伏后紧贴坝基底板，可畅泄洪水或冰凌。

4、具备鱼道及船闸功能

面板倒伏后可紧贴底板，若干面板协作，可形成自然鱼道，不影响鱼群洄游，不影响动植物原有生存状态，不会破坏水生态环境。坝扇启闭灵活快速，可用在小型船闸上，满足游船通航需求。

5、控制形式多样

可配备手动控制、电动控制、电脑远程监控、电液伺服系统等控制系统，满足各种控制需求。

6、行洪安全有保障，可靠性高

在无电、无动力源情况下，可实现超警戒水位自动降坝行洪，降坝速度自由控制，保证行洪可靠性和安全性。

7、生态环保

自然跌水造型坝体，配合浮雕式边墙和生态护坡，可与湿地或河道浑然天成，自然亲水。

8、美化景观

（1）坝体长度不受限制，坝面分为折线形、弧线形、机翼形，可喷不同色彩、图案、标语；坝顶定制波浪形等挑水插板，再小的水流也可实现*的挑水效果。

（2）夜间彩灯与坝基底板上地灯交相辉映，音乐喷泉相配形成壮丽景观。

9、施工简单，操作便捷，节约成本

（1）坝体为钢结构一体化设计、标准生产，安装简单，工期短。

（2）操作形式灵活多样，可单扇开启，实现小水量泄洪，也可以全部或部分坝面一同调节，升高或降低蓄水高度。可选配同步升降坝扇，程控启闭坝扇角度及顺序，实现不同过流效果。

10、综合造价低

（1）和传统水闸相比，减少了闸墩或排架、埋件及闸门启闭设备；坝基底板宽度降低，减少砼浇筑量；泵房占地少，是常规泵房的1/4，节约了土建投资。

（2）维修简单，寿命长。

企业经营范围：设备设计，生产，安装，工程施工

水电水电工程设备属于施工定制型产品，产品图片与参数、价格根据不同的施工环境与技术要求均存在一定的差异，图片、价格仅供参考，具体以图纸为准。我厂为翻板闸门、翻板坝，钢坝，合页坝，船闸设备的设计，生产，安装一条龙厂家，详情可电话咨询，文尾扫描了解更多。

液压合页坝的参数介绍：

面板材质：钢板

门型：弧线形、平板形、折线形、异形（定制）

启闭结构：柱塞缸、活塞缸。

控制系统：手动控制柜、PLC控制柜、变频柜、计算机本地控制、计算机远程控制、异地监控中心。

型号 :可定制

加工定制 :是请各位有意向的朋友来电详谈，本公司可根据客户要求定制相关产品）

别名 :合页坝

用途 :控制调节水流，水位

连接形式 :焊接

密封形式 :硬密封

流动方向 :双向

门型：弧线形、平板形、折线形、异形（定制）

门高（H）：理论*高度为10m。常用高度0.5m~5m

单扇门宽：标准宽度为6m、7m、8m，非标另行设计。

启闭结构： 柱塞缸、 活塞缸。

控制系统：手动控制柜、 PLC控制柜、 变频柜、计算机本地控制、计算机远程控制、异地监控中心。

其他可选功能：挑水扰流装置、自动报警功能、超水位降坝功能、无动力自动降坝、同步升降坝功能。

控制装置：

　　控制调节装置是指液压控制阀组,包括节流阀、换向阀、溢流阀等阀组,其作用是对液压油的流量、方向、压力等方面各自起控制调节作用,以实现对液压系统的各种性能要求.启闭机上液压控制阀大多数是标准元件,并普通采用插装技术.插装阀具有组合机能强,集成度高,噪音低,密封性好,机构紧凑,全球维护等优点。选择不同结构及形式的先导控制阀、控制盖及集成块与插装件组合,便可获得具有换向、调压、调速等功能的插装阀组.双吊点的液压启闭机因不能像卷扬式启闭机一样采用机械同步,故控制阀组需考虑同步措施。

辅助装置：

　　辅助装置包括油箱、油管、管接头、压力表、滤油器等.油箱的用途是储油和散热,并能沉淀油中杂质,分离油中的空气和水分等.油管、管接头把动力装置、调节控制装置、液压缸连接起来,组成一个完整的液压回路,液压油中杂质会使运动零件磨损,增加泄露和减少元件的寿命,甚至堵塞阀组等,影响液压系统的使用,设置滤油器对液压油进行过滤是十分必要的。

　　按液压缸分类：

　　液压缸是液压传动中的执行元件,把液压油的液压能转化为机械.液压缸由缸体、端盖、活塞、活塞杆、吊头等零件组成.根据液压缸内压力油的作用方向可分为单作用液压缸和双作用液压缸两类.单作用液压缸常是柱塞式或者套筒,也可以是活塞式.双作用液压缸形成两个油腔,两个油腔都可以进出压力油。

液压双控翻板闸门由门体构件和现地控制系统组成。门体构件由门板、支臂、连接铁件、支撑墩、启闭油缸、液压管道组成;现地控制系统是以PLC为控制核心由电机及油泵构成的供油装置(可根据客户需求升级至现场视频监控及远程组态控制)。各种液压元件安装在集成块上经管道联结组成一个液压系统，油箱上安装电机泵组和集成块及各方向阀，油箱侧面装有清扫盖，用以清洗油箱。油箱的正面装有液位计，显示液压油位及油温，底部放油螺塞用于换油时排放液压油。油箱上配置空气滤清器供吸排空气及添加液压油过滤用。

由于型号规格材质不同所以价格不同，产品图片详情只是一部分仅供参考，具体请来电咨询洽谈，我们随时为您服务，解答！
