| 外型尺寸 | 齐全可定制 |
| 品牌 | 浩 川 |
| 货号 | 2012 |
| 用途 | 清污 |
| 型号 | 清污机 |
兴淼水工设备厂循环式除污机齿耙清污机介绍
循环式除污机齿耙清污机选择
循环式除污机齿耙清污机概述
螺杆启闭机简介：
螺杆式启闭机主要有：LQ手摇式螺杆启闭机(3T—50T)、LQ手电式螺杆启闭机(3T—50T)、LQ侧摇式螺杆启闭机(0.3T—5T)、LQ手推式螺杆启闭机(0.5T
—2T)、LQ手扳式螺杆式启闭机(0.5T—2T)。该系列产品设计合理，操作简便，灵活，便于安装，平原山区有电无电均可使用，并具有防盗水功能，安
全可靠。主要用于水利水电、市政建设、给水排水、水产养殖、农用水利建设等工程。
| 名称 | 型号 | WGF | WGF | WGF | WGF | WGF | WGF | WGF | WGF | ||||
| 单位 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | |||||
| 进水间宽度B | mm | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | ||||
| 每米篦斜高过水流量Q | m3/s | 0.3 | 0.42 | 0.54 | 0.65 | 0.78 | 0.89 | 1.03 | 1.15 | ||||
| 使用深度H | m | 根据设计最枯水位及网篦高度确定 | |||||||||||
| 网篦净孔尺寸 | mm×mm | 3.5×26（标准型）可制作需求规格的网孔尺寸 | |||||||||||
| 电动机 | KW | 4 | 5.5 | 7.5 | |||||||||
| 行星摆线针轮减速机 | XWED | XWD4-6 | XWD5.5-7 | XWD5.5-7或XWD-7.5-7 | |||||||||
| 圆毛刷转速 | r/min | 17.93 | 17.99 | 17.99 | |||||||||
| 板刷移动速度 | m/min | 6.88 | 7.195 | 8.1 | |||||||||
| 机架宽B1 | mm | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | ||||
| 罩壳宽B2 | mm | 0.3 | 0.42 | 0.54 | 0.65 | 0.78 | 0.89 | 1.03 | 1.15 | ||||
| 链轮中心距L | mm | 根据不同使用深度确定，参见选型计算 | |||||||||||
| L1 | mm | L1=L1+1093 | L1=L+1213 | L1=L+1276 | |||||||||
| L2 | mm | 914 | 914 | 964.7 | |||||||||
| LS2 | mm | 1770 | 1868 | 1960 | |||||||||
| 底坎标高H1 | mm | 500 | 475 | 500 | |||||||||
| 水室深度H2 | mm | H1=H+(0.18~0.22) | |||||||||||
| m | H2=H1+(0.2~0.5) | ||||||||||||
| 钢丝绳牵引格栅除污机常用于城市水厂、污水处理厂、市政雨、污水泵站及工厂废水处理的格栅井中作拦污设备，钢丝绳牵引格栅除污机由于耙斗容积及牵引力大，适合截取进水中粗大木块、树枝等有损水泵工作的垃圾等杂物 | |||||||||||||

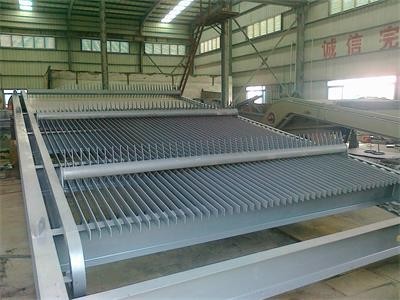

清污机 安装步骤：将清污机各段（上段栅体、中段栅体、下段栅体）及驱动装置（传动轴、轴承装置、减速机、护罩等）准备好。先将下段栅体（连同链条、齿耙）用汽车吊吊运到洞口处，通过在上游面对栅体施加一定水平力，将其与铅垂面倾斜15°，沿轨道放下，通过清污机锁定装置锁定。将中段栅体（连同链条、齿耙）吊运到其洞口处，同样将其倾斜15°，与下段栅体在边梁联接处对齐，螺栓联接，并将牵引链条联好，抽出链条锁定销，中段与下段栅体联成一体，将下段锁定打开，至中段锁定处锁定。在支铰固板和清污机上段边梁上现场焊接支铰。将驱动装置各部件吊运到清污机正确位置，螺栓联接，接好牵引链条，装上驱动链条，各自张紧到工作状态，装好护罩。
现场调试清污机连续运行不低于8小时，及时处理存在的问题。
