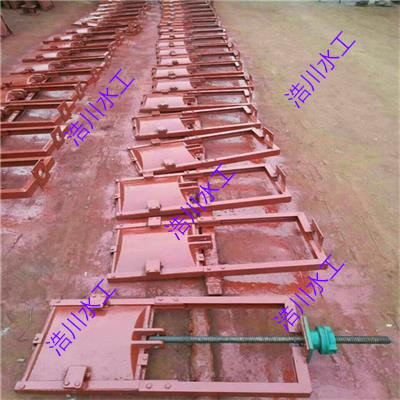

液动调节堰门应用领域及构造

1、应用领域 常见于给排水、排水管道、引水渠、防洪等水利水电工程。
2、方式及构造：方式：钢质调整堰门(分水闸门)构造：本机器设备关键由手电筒双用闸门启闭机、堰门、门边框、堰板、丝杆楔紧设备、密封性座、螺栓等构件构成。具备合理配置、封闭型好安裝、调节、应用、维护保养便捷、特性靠谱等特性。
3、关键性能参数：工作中场地、户外 工作温度-30。C~50。C 物质及ph值废水、泥5~10、安裝方式 附嵌墙
1)调整堰门特性及构造：1.钢堰门的布置、生产制造、检测、和工程验收等都合乎产品标准。手电筒双用闸门启闭机按ZBJ86001.2-89《螺杆启闭机--技术性标准》。
2)堰板、堰框按较大工作中水头布置其拉申、缩小和裁切抗压强度的安全性能不低于5刚度不超预制构件长短的1/360 。

液动调节堰门安装与使用

丝杆螺母选用圆钢制成，其外螺纹选用梯形螺纹，其精密度超过7e级规范，确保了与螺帽的相互配合紧密，有充足的抗压强度和弯曲刚度，安全性能不低于
开闭设备选用电动式头，该设备噪声低，运作平稳，使用期长。
1、堰门缘平整度3/1000，堰门旋转和双翘板间距误差低于1mm，堰门高宽比误差+2mm。
2、安裝时，先安堰门，用专业的专用工具精准定位，使堰门处在竖直部位，测上缘平整度及
至侧墙的平面度与间距，调节后作再次灌溉。

3、安裝蜗轮蜗杆丝杆设备及曲轴
手摇晃涡杆，旋转堰门，检测其协调能力，再安裝双翘板，维持与堰门旋转平面图平行面，后安裝橡皮擦密封性板。
4、试运转
查验安裝品质及润化位置后接入开关电源，以人工服务实际操作电源总开关使堰门旋转，并按规定调
式。

堰门共有几类：生铁堰门(TYZ)、钢质直动式堰门(TYG)、钢质转动堰门(TYX)。 原理及结构: 调整堰门主要用于操纵和调整水位线，也可用以配水、排水管道等场所。TYZ型由生铁做成，耐蚀性好，构造简易，价格低，在关掉情况有较高密封性规定时，可在门边框上镶铜突面，可在生铁堰门边镶铜和停水硫化橡胶，停水实际效果高过镶铜商品，可超过无泄漏。 TYG型为钢质构造，橡胶密封，3面停水，不需受规格型号限定，适用随意场所，当选用不锈钢加工时，使用期长。 TYX型密封性好用，基本上超过“0泄露”情况，可用总宽达到5m左右，但调整水位线通常在800mm下列，非常适用更替运作的氧化沟排水管道，或大中型配深水井配水，配套设施专用型开闭设备，仅需标明手动式或电动式就能，不用另一个采用闸门启闭机。
