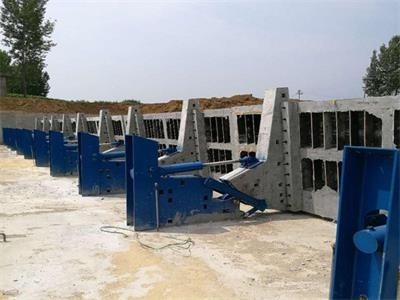

自动翻板闸的结构

项目投资低
坝坡选用混凝土结构构造，基本上端的总宽只规定与主题活动坝高宽比相同，一起液压传动系统简变，因而，工程项目成本费较低。固定成本只能同样规格型号的挡门闸约五分之二。
应用领域广主题活动拦水高宽比能够超过10米长左右，总宽不分。一切地质学标准的河道都可以;重力坝坝顶的总宽再窄，双曲拱坝倾斜度再大多数能够在上边基本建设;不害怕钻井泥浆沉积;没受悬浮物危害;放坝迅速，不危害防汛安全性。
构造牢固靠谱，抗洪水冲击性工作能力强

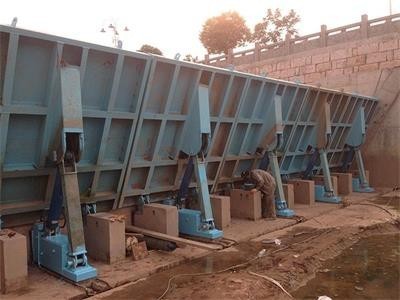

自动翻板闸安装顺序

翻板闸门安装顺序进行,吊装顺序为先支墩后翻板闸门
(1)测量定位采用全站仪在主坝堰顶上测出液压翻板闸门的轴线,并以此为依据放出每一块液压翻板闸门的中心线,作为吊装就位的基线;在堰顶放出支墩的中心线。
(2)支墩安装按照厂家设计图纸要求,采用风镐在堰顶凿出支墩预留孔，根据业主意见采用双排锚筋和铺设钢筋网对预留孔进行加固。根据厂家设计图纸要求,采用C30砼将预留孔底部浇筑平整。用门机将支墩吊装到位后,再根据翻板闸门安装轴线,对支墩整体进行定位、调平,然后用钢筋焊接固定,浇筑C30二期砼。(3)门体安装施工前,要保证翻板闸门门置的平整度满足要求。用门机将门体构件组装到位后,再安装止水橡皮。翻板闸门安装的轴线及与支墩的相对位置要满足要求。(4)门体调整翻板闸门安装完毕后,在第一次洪水来临前,应布置好观测水位尺,及时记录闸门开启的特征水位及闸门的开启顺序,待洪水过后,要对闸门的配重和止水橡皮的间隙进行调整。

自动翻板闸使用情况

由上游来水量的增减使水位产生变化，引起作用于闸门上的压力大小及作用点发生改变，并通过支腿、支墩与轨道、滚轮、连杆的协调配合使支点随开度不断变化来实现翻闸门的自动开启和关闭。由混凝土构件槽型门板、实心门板、支墩、支腿、橡胶止水件组成挡水部分；由各种规格的螺栓连（本公司均进行热镀锌处理）、滚轮、轨道加连杆组成闸门的运动部分；两部分组成闸门整体。当闸门受到的水推力及闸门自重所产生的扭矩达到平衡状态，水位高于门顶10—30cm稍有上升闸门会随之向上抬起，实现闸门的自动开启过程，水位越高闸门开启越大，直至完全开启。相反的回合，随水位

的下降水推力的减小，到了闸门自重与水推力的平衡点，闸门开始回合*复位挡水。

无中墩可倒伏钢闸门不需要中墩，河道上面无任何建筑物。
安全可靠，钢闸门每次升降动作完成后，液压启闭机在闸门下面，延长动力装置的使用寿命。
面板倒伏可紧贴底板，形成自然鱼道，不影响鱼群回流。
应用范围广，此种钢闸门不受河道宽度、地理、气候条件的限制，适用于任何河道形式，不需要对河道做任何改造。

自动翻板闸的按装

该闸型不用工作人员住守管理方法。水灾疯涨超过设置的高宽比时，根据浮标操纵，全自动放坝排洪(该坝的全自动放坝作用极为靠谱，没有人、没电、水灾迅速疯涨等一切状况下都能 确保立即放坝排洪)。构件坚固耐用，不容易毁坏，拆换非常容易，维护保养期间费用较低，设计产品使用期30年。
5、坝形美观大方，人工合成飞瀑
坝基弧型设计构思，坝坡可喷颜色、图样，主题活动坝坡高宽比可随便调整、演试。上下游水流量很大时产生飞瀑园林景观和湿帘木栈道奇景，能够游客观赏性。
如今销售市场上出現很多钢架结构水闸，或翻板闸但不论是提高式或卧倒式，单孔都没办法可用较宽的河堤。钢坝闸是这种新式可调式空控溢流式水闸，它有土建工程构造，带固定不动轴的钢闸门门页，开闭机器设备等构成。这类房屋建筑合适于闸孔较宽而水位线差较为小的负荷，因为它能够设计构思的较为宽，能够省掉数孔闸墩，因此不但构造简易，能够节约许多土建工程项目投资，并且能够立门储水，卧门排洪防涝，适度打开调整水位线，可以运用水闸门顶焯水，形工飞瀑的园林景观实际效果。
